Tổng hợp mã lỗi phổ biến của biến tần và cách khắc phục

Lỗi quá dòng (Over Current – Mã lỗi OC)

Lỗi quá dòng OC là một trong những lỗi phổ biến và nguy hiểm nhất trên mọi dòng biến tần, từ các phân khúc tiêu chuẩn như biến tần LS (iS7, iG5A), Mitsubishi, Fuji cho đến các dòng tải nặng như biến tần Frecon, INVT. Khi dòng điện ngõ ra cấp cho động cơ vượt quá ngưỡng dòng định mức cho phép của thiết bị, mạch bảo vệ sẽ lập tức kích hoạt, khóa xung điều khiển và hiển thị các mã lỗi cụ thể tùy theo trạng thái vận hành:

• Mã lỗi OC1 (Overcurrent during acceleration): Lỗi quá dòng xảy ra trong quá trình động cơ tăng tốc.

• Mã lỗi OC2 (Overcurrent during deceleration): Lỗi quá dòng xảy ra trong quá trình động cơ giảm tốc.

• Mã lỗi OC3 (Overcurrent during constant speed): Lỗi quá dòng xảy ra khi động cơ đang chạy ổn định ở tốc độ cài đặt.

Hiện tượng nhận biết thực tế:

Biến tần vừa phát lệnh chạy (Start) hoặc đang kéo tải thì đột ngột dừng ngắt, màn hình nhấp nháy báo lỗi OC. Trong nhiều trường hợp tải nặng hoặc hệ thống cơ khí bị kẹt cứng, lỗi OC có thể đi kèm tiếng “bụp” nhỏ bên trong tủ điện do quá dòng làm phá hủy linh kiện, hoặc biến tần liên tục báo lỗi ngay khi vừa bấm Reset.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Do sự cố hệ thống cơ khí và tải: Đây là nguyên nhân chiếm đến 60% ca bệnh. Động cơ bị bó bi, kẹt rơ-le cơ khí, băng tải bị quá tải nặng, hoặc máy nghiền, máy đùn nhựa bị kẹt nguyên liệu đông cứng khiến lực cản khởi động cực lớn, dòng điện vọt cao vượt ngưỡng chịu đựng của thiết bị.

• Thời gian tăng tốc (Acceleration Time) cài đặt quá ngắn: Đối với các hệ thống tải có quán tính lớn (như quạt ly tâm công suất lớn, máy ly tâm), nếu cài đặt thời gian tăng tốc quá ngắn, biến tần sẽ buộc phải ép dòng đầu ra lớn để đưa động cơ đạt tốc độ yêu cầu, dẫn đến báo lỗi OC1.

• Lỗi chạm chập cuộn dây động cơ hoặc đứt cáp động lực: Cuộn dây bên trong motor bị om dây, mất cách điện giữa các pha, hoặc dây cáp từ biến tần ra động cơ bị xước vỏ chạm vào khay cáp, gây ra hiện tượng quá dòng tức thời.

• Hỏng cảm biến dòng (Current Sensor) hoặc mạch Hall: Về mặt phần cứng bên trong máy, nếu động cơ hoàn toàn bình thường nhưng biến tần vẫn báo lỗi OC, nguyên nhân là do lỗi mạch dòng. Các cảm biến dòng Hall bị sai trị số, mất nguồn nuôi, hoặc mạch khuếch đại tín hiệu dòng điện trên board điều khiển biến tần bị lỗi, gửi tín hiệu sai lệch về vi xử lý (CPU).

• Lỗi khối công suất Driver và IGBT: Mạch kích xung (Driver) bị lỗi hoặc mất cân bằng điện áp kích chân G của IGBT biến tần, dẫn đến hiện tượng trùng dẫn hoặc mở không dứt khoát, làm dòng điện tăng cao đột biến và kích hoạt lỗi OC.

Khuyến nghị kỹ thuật: Khi biến tần báo lỗi OC, tuyệt đối không được cố bấm Reset để chạy lại nhiều lần. Việc ép máy chạy liên tục khi dòng điện đang tăng cao rất dễ dẫn đến việc đánh thủng hoàn toàn IGBT, biến một lỗi hệ thống hoặc lỗi cài đặt thông thường thành một ca pan bệnh phần cứng nghiêm trọng, gây nổ nát bo mạch bên trong. Hãy ngắt nguồn, cách ly động cơ để đo đạc nguội trước khi có bước xử lý tiếp theo.

Lỗi quá áp (Over Voltage – Mã lỗi OV)

Lỗi quá áp OV là sự cố xảy ra khi điện áp trên thanh cái một chiều (DC Bus) của thiết bị vượt quá ngưỡng an toàn cho phép (thường là trên 400V đối với dòng điện vào 220V và trên 800V đối với dòng điện vào 380V – 400V. Lúc này, để bảo vệ hệ thống tụ điện nguồn không bị nổ, mạch giám sát điện áp sẽ ngay lập tức khóa đầu ra và hiển thị các mã cảnh báo tùy thuộc vào trạng thái vận hành như:

• Mã lỗi OV1 (ou1): Lỗi quá áp xảy ra trong quá trình hệ thống đang tăng tốc.

• Mã lỗi OV2 (ou2): Lỗi quá áp xảy ra trong quá trình hệ thống đang giảm tốc (đây là trường hợp phổ biến nhất).

• Mã lỗi OV3 (ou3): Lỗi quá áp xảy ra khi động cơ đang vận hành ở tốc độ ổn định.

Hiện tượng nhận biết thực tế:

Biến tần đang giảm tốc để dừng máy hoặc đang chạy ở tốc độ cao đột ngột ngắt lệnh, motor quay tự do theo quán tính và màn hình hiển thị nhấp nháy mã lỗi OV hoặc ou. Thiết bị không cho phép vận hành lại cho đến khi điện áp DC Bus hạ về mức an toàn và kỹ thuật viên thực hiện lệnh Reset.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Năng lượng phản hồi do quán tính tải quá lớn (Lỗi OV2): Đối với các ứng dụng có quán tính cực lớn như quạt ly tâm, máy ly tâm, cơ cấu nâng hạ cầu trục, hoặc các lô cuộn trong ngành giấy/thép; khi biến tần phát lệnh giảm tốc, tốc độ đồng bộ của thiết bị sẽ giảm xuống nhanh hơn tốc độ thực tế của rotor. Lúc này, động cơ trở thành một máy phát điện vô cấp, nắn dòng và bơm ngược năng lượng điện về lại DC Bus, làm điện áp tại đây tăng vọt đột biến.

• Thời gian giảm tốc (Deceleration Time) cài đặt quá ngắn: Việc cấu hình thời gian giảm tốc quá gấp, bắt một hệ thống tải nặng phải dừng lại ngay lập tức mà không có phương án tiêu tán năng lượng, sẽ ép một lượng điện áp cực lớn quay trở lại bộ tụ nguồn, gây ra lỗi OV2.

• Chưa lắp điện trở xả hoặc hỏng mạch hãm phanh (Braking Unit): Với các dòng máy công suất lớn (như biến tần Frecon 110kW, biến tần LS iS7 công suất lớn), mạch hãm phanh thường tách rời hoặc cần lắp thêm điện trở xả. Nếu hệ thống chưa lắp điện trở để đốt cháy năng lượng dư thừa dưới dạng nhiệt, hoặc bộ hãm phanh (DBU) bị hỏng (chết chết ngắn mạch chân công suất kích xả, đứt dây), điện áp DC Bus sẽ không thể tiêu hao và báo lỗi ngay.

• Điện áp lưới điện đầu vào dâng cao bất thường: Sự không ổn định từ nguồn cấp của nhà máy (do đóng ngắt các thiết bị bù công suất công suất lớn, lưới điện bị xung sét, hoặc trạm biến áp nội bộ điều chỉnh điện áp quá cao) cũng trực tiếp làm điện áp DC Bus vọt lên cao ngay cả khi thiết bị chưa chạy (gây ra lỗi OV3).

• Hỏng mạch phản hồi và đo đạc điện áp: Về lỗi phần cứng bên trong, board mạch điều khiển bị lỗi khối điện trở phân áp giám sát DC Bus, hoặc lỗi IC so sánh (Op-Amp) dẫn đến việc gửi tín hiệu điện áp ảo (cao hơn thực tế) về vi xử lý, kích hoạt lệnh bảo vệ lỗi OV giả.

Khuyến nghị kỹ thuật: Khi gặp lỗi OV liên tục trong quá trình giảm tốc, việc đầu tiên cần làm là tăng thời gian giảm tốc (Decel Time) trong hàm cài đặt. Nếu quy trình công nghệ bắt buộc phải dừng nhanh, kỹ thuật viên cần kiểm tra lại thông số và độ thông mạch của hệ thống điện trở xả. Tuyệt đối không cố vận hành khi nguồn lưới vào đang dâng quá cao để tránh làm nổ nát hàng tụ nguồn và chết các khối Diode, IGBT biến tần.

Lỗi thấp áp nguồn DC Bus (Under Voltage – Mã lỗi UV)

Lỗi thấp áp UV (thường hiển thị là UV, Lu hoặc F0003 tùy dòng máy) xảy ra khi giá trị điện áp trên thanh cái một chiều (DC Bus) bị sụt giảm xuống dưới mức giới hạn tối thiểu cho phép (thường là dưới 200V đối với nguồn cấp 220V và dưới 400V đối với nguồn cấp 380V – 400V. Khi điện áp không đủ để duy trì hoạt động ổn định cho các khối linh kiện bán dẫn, mạch giám sát phần cứng sẽ kích hoạt lệnh bảo vệ, dừng ngắt đầu ra để ngăn chặn tình trạng sụt dòng làm hư hỏng mạch Driver.

Hiện tượng nhận biết thực tế:

Màn hình biến tần nhấp nháy mã lỗi UV ngay khi vừa cấp nguồn nguồn vào, hoặc biến tần đang chạy bình thường, khi động cơ bắt đầu kéo tải nặng thì máy đột ngột lịm đi, báo lỗi UV rồi dừng hẳn. Trong một số trường hợp lỗi phần cứng nạp tụ, màn hình sẽ chớp nháy liên tục hoặc tắt lịm ngay khi có lệnh chạy (Start).

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Sụt áp hoặc mất pha lưới điện đầu vào: Đây là nguyên nhân ngoại vi phổ biến nhất tại các phân xưởng sản xuất. Khi nhà máy khởi động đồng thời nhiều thiết bị công suất lớn (máy nén khí, lò tôi, máy luyện kim), điện áp lưới bị sụt tức thời. Ngoài ra, việc hệ thống nguồn cấp bị mất pha dòng điện đầu vào (do đứt cầu chì, hỏng khởi động từ hoặc lỏng ốc cầu đấu) khiến mạch chỉnh lưu cầu Diode không thể nắn đủ điện áp đỉnh, làm DC Bus sụt sâu khi mang tải.

• Hỏng rơ-le hoặc Thyristor nạp tụ (Mạch khởi động mềm): Để tránh dòng điện vô hạn nạp vào hàng tụ nguồn khi vừa đóng điện gây nổ tụ, biến tần luôn có một mạch nạp chậm thông qua điện trở hạn dòng kết hợp với một rơ-le (hoặc Thyristor đối với các dòng công suất lớn). Nếu rơ-le này bị hoen rỉ tiếp điểm, cuộn hút bị đứt hoặc Thyristor bị chết hở mạch, dòng điện động lực khi mang tải buộc phải đi qua điện trở hạn dòng. Điện trở này sẽ bị nóng lên, gây sụt áp nghiêm trọng trên DC Bus và kích hoạt lỗi UV ngay lập tức.

• Hệ thống tụ điện nguồn (DC Bus Capacitors) bị giảm dung lượng: Sau nhiều năm vận hành liên tục trong môi trường nhiệt độ cao, các tụ hóa trong bộ tụ nguồn bị khô dầu, phù tụ hoặc giảm dung lượng đáng kể. Khối tụ không còn đủ khả năng tích trữ và san phẳng điện áp, khiến DC Bus bị nhấp nhô và sụt áp rất sâu ngay khi động cơ vừa tăng tốc kéo tải.

• Đứt hoặc hỏng điện trở hạn dòng nạp tụ: Trong nhiều ca bệnh phần cứng nặng (như chập công suất trước đó), điện trở hạn dòng bị đánh đứt mạch. Khi cấp điện, nguồn nuôi không thể đi qua để nạp cho hệ thống tụ, khiến biến tần báo lỗi thấp áp ngay khi vừa bật nguồn.

• Lỗi mạch nhận diện và phân áp trên board điều khiển: Tương tự như lỗi quá áp, khối điện trở phân áp (Resistor Network) dùng để đo đạc giá trị DC Bus hoặc IC cách ly quang, Op-Amp trên board điều khiển biến tần bị sai trị số, dẫn đến việc báo điện áp thấp “ảo” về vi xử lý (CPU) mặc dù đo thực tế tại chân tụ vẫn đủ điện áp tiêu chuẩn.

Khuyến nghị kỹ thuật: Khi biến tần báo lỗi UV, kỹ thuật viên cần dùng đồng hồ vạn năng đo trực tiếp điện áp nguồn cấp 3 pha đầu vào xem có bị lệch pha hoặc sụt áp hay không. Nếu nguồn lưới ổn định, tuyệt đối không cố ép máy chạy mà cần ngắt nguồn, kiểm tra nguội cặp tiếp điểm rơ-le/Thyristor nạp tụ và đo dung lượng hàng tụ điện. Đối với các dòng máy công suất lớn như biến tần Frecon 110kW hay biến tần LS iS7, việc xử lý sớm mạch khởi động mềm sẽ ngăn ngừa được nguy cơ cháy hỏng điện trở hạn dòng và bo mạch động lực xung quanh.

Lỗi quá nhiệt khối công suất (Over Heat – Mã lỗi OH)

Lỗi quá nhiệt OH (thường hiển thị trên màn hình là OH, OH1, OH2 hoặc tH tùy thuộc vào từng hãng) là cơ chế bảo vệ tự động khi nhiệt độ tại khối phiến nhôm tản nhiệt hoặc module công suất vượt quá ngưỡng giới hạn an toàn (thường là trên 80 độ C – 90 độ C). Linh kiện bán dẫn dòng lớn như IGBT biến tần khi hoạt động tỏa ra một lượng nhiệt cực kỳ lớn; nếu lượng nhiệt này không được giải phóng kịp thời, các lớp bán dẫn sẽ bị phá hủy cấu trúc do quá nhiệt, gây chập nổ vĩnh viễn.

Hiện tượng nhận biết thực tế:

Biến tần vận hành bình thường ở giai đoạn đầu (khoảng vài chục phút hoặc vài tiếng sau khi mở máy), nhưng khi dòng tải duy trì liên tục, thiết bị đột ngột ngắt đầu ra và báo lỗi OH. Khi kiểm tra bằng tay phía ngoài vỏ hoặc phiến tản nhiệt, kỹ thuật viên sẽ thấy thiết bị rất nóng. Nếu bấm Reset ngay, máy sẽ không cho phép chạy lại mà bắt buộc phải chờ một thời gian để hệ thống nguội xuống.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Quạt tản nhiệt biến tần bị hỏng hoặc suy giảm tốc độ: Đây là nguyên nhân chiếm đến 70% các ca lỗi quá nhiệt trong nhà máy. Sau một thời gian dài hoạt động 24/7, quạt làm mát bị khô dầu, bó hông/bó bi khiến quạt quay rất chậm hoặc chết cuộn dây dẫn đến dừng hẳn. Một số dòng máy cao cấp sẽ cảnh báo lỗi quạt trước, nhưng đa số các dòng máy sẽ chạy cho đến khi khối công suất nóng lên và báo lỗi OH.

• Bụi bẩn bám dày đặc trên phiến nhôm tản nhiệt: Môi trường sản xuất công nghiệp luôn có nhiều tạp chất (bụi vải trong ngành dệt, hơi dầu trong ngành cơ khí, bụi xi măng, bột đá, bụi gỗ…). Lớp bụi này kết hợp với độ ẩm môi trường bám chặt thành một màng cách nhiệt dày trên các khe của tấm nhôm tản nhiệt phía sau biến tần, làm mất hoàn toàn khả năng đối lưu không khí ngoài môi trường.

• Không gian lắp đặt tủ điện quá bí và nóng: Biến tần được lắp trong các tủ điện thiết kế quá chật hẹp, khoảng cách giữa các thiết bị không đạt tiêu chuẩn kỹ thuật (quá sát nhau). Hơn nữa, hệ thống quạt thông gió của vỏ tủ điện bị hỏng hoặc không có tấm lọc bụi khiến khí nóng bên trong tủ bị quẩn, không thể thoát ra ngoài, đẩy nhiệt độ môi trường bên trong tủ lên quá cao.

• Thiết bị vận hành quá tải dòng điện liên tục: Mặc dù chưa đến mức kích hoạt lỗi quá tải OL hay quá dòng OC, nhưng việc biến tần phải kéo tải nặng liên tục ở sát ngưỡng dòng điện định mức tối đa trong thời gian dài sẽ sinh nhiệt lượng lớn hơn rất nhiều so với thiết bị chạy ở mức 70% – 80% tải.

• Hỏng cảm biến nhiệt độ (Thermistor) hoặc lỗi bo mạch: Về mặt phần cứng bên trong máy, khối phiến nhôm luôn được gắn một cảm biến nhiệt độ (thường là điện trở nhiệt NTC hoặc PTC) để gửi tín hiệu điện áp về board điều khiển biến tần. Nếu cảm biến này bị lão hóa sai trị số, đứt dây ngầm, hoặc mạch khuếch đại analog trên bo mạch điều khiển bị lỗi, vi xử lý (CPU) sẽ nhận diện sai và đưa ra cảnh báo lỗi OH “ảo” dù thực tế phiến nhôm vẫn mát.

Khuyến nghị kỹ thuật: Khi hệ thống báo lỗi OH, kỹ thuật viên cần ngay lập tức kiểm tra xem quạt tản nhiệt biến tần có đang quay mạnh hay không và kiểm tra hướng gió thổi. Tiếp theo, cần thực hiện vệ sinh công nghiệp: dùng khí nén áp lực cao để thổi sạch toàn bộ bụi bẩn bám trong các khe nhôm tản nhiệt và board mạch. Tuyệt đối không tìm cách tắt bỏ tính năng bảo vệ nhiệt trong phần mềm, vì điều này chắc chắn sẽ dẫn đến việc đánh thủng và nổ nát khối IGBT chỉ sau vài phút đóng tải.

Lỗi chạm đất, rò điện đầu ra (Ground Fault – Mã lỗi GF)

Lỗi chạm đất GF (thường hiển thị trên màn hình là GF, GFT hoặc EF tùy thuộc vào từng hãng) là tính năng bảo vệ an toàn tối hạn của biến tần. Lỗi này kích hoạt khi hệ thống phát hiện có sự chênh lệch dòng điện giữa các pha ngõ ra, hay nói cách khác là có một phần dòng điện bị rò rỉ từ cuộn dây động cơ hoặc cáp động lực thoát xuống đất (vỏ máy, hệ thống tiếp địa).

Mạch giám sát dòng điện dựa trên các cảm biến dòng Hall ở đầu ra sẽ liên tục so sánh tổng dòng điện 3 pha (I_U + I_V + I_W). Ở điều kiện bình thường, tổng này bằng 0. Nếu tổng dòng điện khác 0 và vượt quá ngưỡng cài đặt bảo vệ, biến tần sẽ lập tức khóa xung kích công suất để bảo vệ an toàn cho cả người vận hành và thiết bị.

Hiện tượng nhận biết thực tế:

Biến tần có thể báo lỗi GF ngay khi vừa bật nguồn nguồn vào (lỗi phần cứng), hoặc phổ biến nhất là máy lên nguồn bình thường nhưng cứ bấm lệnh chạy (Start), động cơ nhích nhẹ một chút là biến tần lập tức ngắt và báo lỗi GF. Đi kèm với lỗi này, nếu hệ thống tiếp địa của nhà máy không tốt, công nhân vận hành có thể cảm thấy bị giật tê khi chạm vào vỏ máy hoặc vỏ tủ điện.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Cuộn dây động cơ bị om, mất cách điện vỏ: Đây là nguyên nhân chiếm đến 60% các ca lỗi chạm đất. Động cơ làm việc lâu ngày trong môi trường ẩm ướt, ngập nước, hoặc bị quá nhiệt khiến lớp sơn cách điện (enamelled wire) của cuộn dây stator bị bong tróc, lão hóa, dẫn đến hiện tượng phóng điện hoặc rò dòng trực tiếp ra phần lõi thép (vỏ motor).

• Dây cáp động lực đầu ra bị xước vỏ, chạm máng cáp: Đường cáp dẫn điện từ đầu ra của biến tần (U, V, W) đến động cơ bị chuột cắn, bị cọ xát vào thành sắc nhọn của máng cáp, khay cáp hoặc bị đè ép lâu ngày làm lộ lõi đồng, gây phóng điện xuống hệ thống tiếp địa của nhà xưởng.

• Cáp kết nối quá dài gây dòng rò ký sinh lớn: Trong một số ứng dụng đặc thù khi biến tần đặt ở tủ trung tâm và kéo dòng cáp dài hàng trăm mét đến động cơ, bản thân đường cáp dài sẽ tạo ra một điện dung ký sinh lớn giữa lõi dây và vỏ bọc bọc giáp (hoặc máng cáp). Khi biến tần đóng ngắt ở tần số cao, dòng điện ký sinh này sẽ tăng lên và kích hoạt lỗi GF giả.

• Độ ẩm và bụi bẩn bám tại cầu đấu động lực: Nước ngưng tụ, độ ẩm quá cao hoặc bụi kim loại bám dày tại cầu đấu ngõ ra của biến tần hoặc hộp cực của động cơ tạo thành cầu dẫn điện, làm rò rỉ dòng điện ra phần vỏ tủ/vỏ máy.

• Hỏng cảm biến dòng biến tần hoặc lỗi bo mạch: Về mặt phần cứng bên trong máy, nếu ngắt hoàn toàn dây đầu ra động cơ nhưng biến tần vẫn báo lỗi GF khi bấm chạy, nguyên nhân chắc chắn do lỗi mạch dòng. Các cảm biến dòng Hall bị chết, mất nguồn nuôi (+15V, -15V), hoặc mạch khuếch đại analog điều khiển đưa sai điện áp về vi xử lý (CPU).

Khuyến nghị kỹ thuật: Khi biến tần báo lỗi GF, việc đầu tiên là ngắt nguồn điện, cách ly hoàn toàn 3 dây ngõ ra (U, V, W) của động cơ khỏi biến tần. Sử dụng đồng hồ đo cách điện chuyên dụng (Megohmmeter – đồng hồ Mega) để đo độ cách điện giữa các pha động cơ với vỏ (bọc tiếp địa). Tuyệt đối không dùng đồng hồ vạn năng thông thường vì điện áp pin quá thấp không thể phát hiện được các điểm phóng điện khi có áp cao. Nếu motor và cáp bình thường, cần đưa biến tần đến các đơn vị sửa chữa biến tần chuyên nghiệp để kiểm tra và thay thế cảm biến dòng hoặc xử lý phần bo mạch điều khiển bị lỗi.

Lỗi mất pha (Phase Loss – Mã lỗi PH, OPL, IPL)

Lỗi mất pha là cơ chế bảo vệ cực kỳ quan trọng giúp ngăn ngừa tình trạng phá hủy hệ thống chỉnh lưu hoặc cháy cuộn dây động cơ. Tùy thuộc vào vị trí xảy ra sự cố, biến tần sẽ phân chia thành hai nhóm lỗi riêng biệt với các mã hiển thị đặc trưng:

• Lỗi mất pha nguồn vào (Input Phase Loss – Mã lỗi IPL, PHI hoặc F0012): Xảy ra khi mạch giám sát phát hiện một trong các pha nguồn cấp (R, S, T) bị mất hoặc bị sụt biên độ điện áp quá sâu so với hai pha còn lại.

• Lỗi mất pha đầu ra (Output Phase Loss – Mã lỗi OPL, PHO hoặc F0013): Xảy ra khi biến tần phát hiện dòng điện xuất ra giữa 3 pha (U, V, W) cấp cho động cơ bị mất cân bằng nghiêm trọng hoặc có một pha không có dòng điện chạy qua.

Hiện tượng nhận biết thực tế:

• Đối với lỗi mất pha vào (IPL): Biến tần có thể báo lỗi ngay khi vừa cấp điện nguồn, hoặc khi động cơ vừa tăng tốc mang tải thì máy đột ngột dừng và cảnh báo lỗi IPL hoặc PH.

• Đối với lỗi mất pha ra (OPL): Biến tần lên nguồn bình thường, nhưng ngay khi phát lệnh chạy (Start), động cơ có hiện tượng rít lên, rung lắc mạnh, không quay được hoặc quay rất chậm rồi máy lập tức ngắt ngõ ra và hiển thị mã lỗi OPL.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Do sự cố từ nguồn lưới ngoại vi (Gây lỗi IPL): Một trong ba pha điện lưới của nhà xưởng bị đứt (do đứt cầu chì động lực, lỏng ốc cầu đấu trong tủ phân phối, hoặc các tiếp điểm của khởi động từ/át-tô-mát bị dính, hoen rỉ không đóng điện đều 3 pha).

• Hỏng khối chỉnh lưu cầu Diode (Gây lỗi IPL phần cứng): Về mặt phần cứng bên trong máy, nếu nguồn lưới 3 pha cấp vào vẫn đủ nhưng biến tần vẫn báo lỗi mất pha vào, nguyên nhân là do một hoặc nhiều Diode trong khối chỉnh lưu cầu Diode bị đánh thủng (chết đứt mạch). Lúc này điện áp DC Bus không được nắn đủ chu kỳ, gợn sóng nhấp nhô lớn khiến mạch bảo vệ kích hoạt.

• Đứt dây cáp hoặc hỏng hộp cực động cơ (Gây lỗi OPL): Đường dây cáp động lực từ biến tần ra motor (U, V, W) bị tuột đầu cốt, đứt ngầm một dây do rung lắc lâu ngày, hoặc tiếp điểm cầu đấu trong hộp cực của động cơ bị lỏng, oxy hóa mạnh khiến dòng điện không thể truyền sang cuộn dây.

• Cuộn dây động cơ bị đứt mạch (Gây lỗi OPL): Một trong ba cuộn dây Stator của động cơ bị cháy, đứt mạch ngầm dẫn đến mất cân bằng trở kháng tuyệt đối giữa các pha.

• Lỗi khối công suất IGBT hoặc mạch Driver (Gây lỗi OPL phần cứng): Module IGBT biến tần bị chết hở mạch một vế công suất, hoặc mạch kích xung (Driver) bị lỗi mất điện áp kích chân G của một pha, dẫn đến pha đó không thể mở để xuất dòng điện ra motor.

• Lỗi mạch nhận diện dòng điện và điện áp: Khối điện trở phân áp giám sát nguồn vào hoặc các cảm biến dòng Hall ngõ ra bị sai trị số, gửi tín hiệu lỗi “ảo” về board điều khiển khiến vi xử lý (CPU) đưa ra lệnh dừng máy sai lệch.

Khuyến nghị kỹ thuật: > 1. Khi gặp lỗi mất pha vào (IPL), hãy dùng đồng hồ vạn năng đo trực tiếp điện áp 3 pha tại cầu đấu R, S, T của biến tần xem có đủ và đều áp hay không.

2. Khi gặp lỗi mất pha ra (OPL), ngắt nguồn điện, tách rời motor và tiến hành đo điện trở cân bằng giữa 3 cuộn dây động cơ (U-V, V-W, W-U) cũng như kiểm tra độ thông mạch của dây cáp.

Tuyệt đối không được bỏ qua lỗi OPL để cố chạy động cơ, vì việc mất pha ngõ ra sẽ làm các pha còn lại bị quá dòng cực nặng, có thể gây cháy trụi cuộn dây motor hoặc nổ tung khối IGBT biến tần chỉ trong vài giây.

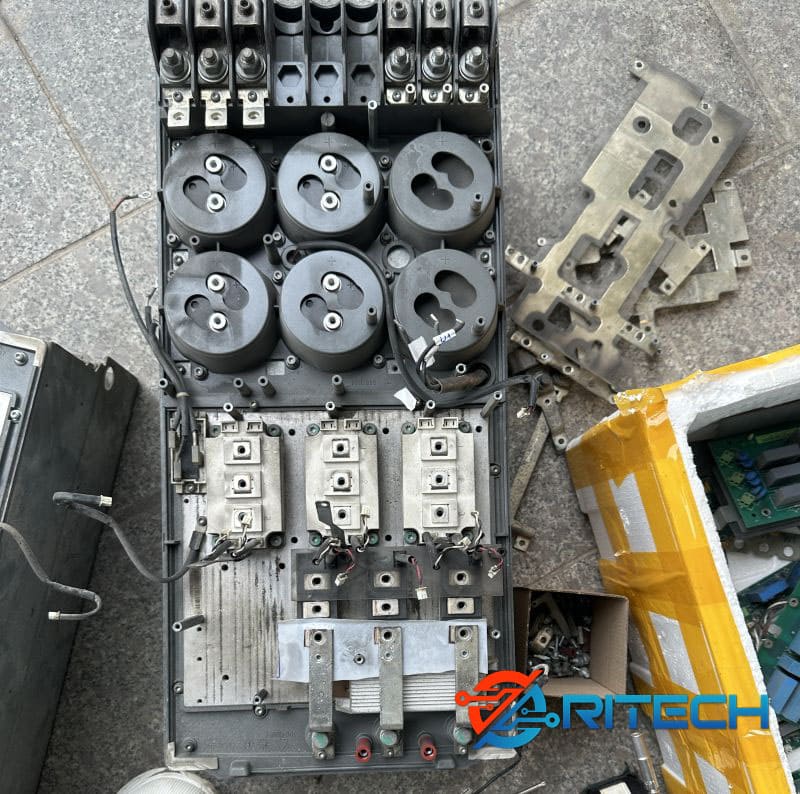

Lỗi nổ IGBT, cháy công suất biến tần (Mã lỗi SC hoặc chết phần cứng nặng)

Sự cố nổ IGBT và cháy khối công suất là thảm họa phần cứng nghiêm trọng nhất trong quá trình vận hành biến tần. IGBT (Insulated Gate Bipolar Transistor) là transistor lưỡng cực có cổng cách ly – linh kiện bán dẫn công suất đóng vai trò như các công tắc điện tử tốc độ cao để nghịch lưu dòng điện một chiều (DC Bus) thành dòng điện xoay chiều biến thiên (U, V, W) cấp cho động cơ.

Khi khối này bị chập cháy, mạch bảo vệ phần cứng bảo vệ tối hạn của máy sẽ lập tức khóa toàn bộ xung kích và hiển thị mã lỗi SC (Short Circuit) hoặc máy sẽ phát ra tiếng nổ lớn, dập át-tô-mát tổng của hệ thống và mất nguồn hoàn toàn.

Hiện tượng nhận biết thực tế:

• Trường hợp nổ trực tiếp: Máy đang vận hành kéo tải thì phát ra tiếng nổ lớn bên trong kèm theo tia lửa điện và khói đen bốc ra từ các khe tản nhiệt. Át-tô-mát (MCCB) cấp nguồn cho biến tần bị nhảy (tripped) lập tức. Nếu cố tình bật lại át-tô-mát, hệ thống sẽ tiếp tục nổ và dập điện nguồn lần hai.

• Trường hợp chết lặng (Chết ngắn mạch): Biến tần báo lỗi SC ngay khi vừa bật nguồn hoặc ngay khi vừa nhấn nút Run (động cơ chưa kịp nhích). Tiến hành xóa lỗi và bấm chạy lại, máy vẫn báo đúng một mã lỗi SC duy nhất.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Do ngắn mạch tải ngõ ra (Chập tải nặng): Cuộn dây bên trong động cơ bị cháy chập hoàn toàn giữa các pha, hoặc dây cáp động lực từ biến tần ra motor bị phóng điện chập trực tiếp vào nhau. Khi biến tần mở IGBT để xuất dòng điện, dòng ngắn mạch chạy qua IGBT vọt lên cực đại vượt ngưỡng chịu đựng của tinh thể bán dẫn, bẻ gãy cấu trúc và gây nổ tung linh kiện.

• Lỗi mạch Driver (Mạch kích xung IGBT): Mạch Driver có nhiệm vụ tạo ra điện áp kích (thường là +15V để mở và -5V đến -9V để khóa dứt khoát IGBT). Nếu mạch này bị hỏng (chết opto kích, chập tụ nguồn dòng kích, sai trị số điện trở kích chân G), dẫn đến hiện tượng hai IGBT trên cùng một vế công suất bị mở đồng thời (hiện tượng trùng dẫn). Lúc này, nguồn dương và nguồn âm của DC Bus bị chập trực tiếp qua IGBT, gây ra một vụ nổ phá hủy phần cứng cực nặng.

• Biến tần bị quá nhiệt nghiêm trọng nhưng mất bảo vệ: Thiết bị chạy quá tải liên tục hoặc quạt tản nhiệt hỏng khiến nhiệt độ khối phiến nhôm vượt ngưỡng 100 độ C. Nếu cảm biến nhiệt độ bị hỏng hoặc người vận hành cố tình tắt bỏ tính năng bảo vệ nhiệt trong phần mềm, các lớp bán dẫn bên trong IGBT sẽ bị nóng chảy, dẫn đến chết ngắn mạch hoàn toàn.

• Sự cố nổ tụ nguồn DC Bus kéo theo chết công suất: Khi hệ thống tụ điện nguồn bị phóng điện hoặc nổ do quá tuổi thọ, áp lực dòng điện đột biến và mảnh vỡ từ tụ có thể phóng sang phá hủy các đường mạch động lực và đánh thủng module công suất kế bên.

• Môi trường vận hành quá tồi tệ (Bụi dẫn điện và độ ẩm): Bụi kim loại, than mụn, hoặc hơi nước ngưng tụ bám trực tiếp lên các chân chân công suất của IGBT (C, E, G). Khi thiết bị hoạt động ở điện áp cao (gần 600V – 800V với nguồn 380V), hiện tượng phóng điện giữa các chân sẽ xảy ra, đốt cháy khối Driver và phá hủy IGBT.

Khuyến nghị kỹ thuật khi xử lý sự cố:

1. Tuyệt đối không đóng điện lại: Khi đã nghe tiếng nổ hoặc biến tần dập át-tô-mát nguồn, tuyệt đối không được cố bật lại điện để “thử xem máy còn sống không”. Việc này sẽ làm dòng ngắn mạch phá hủy nốt các phần linh kiện còn lại, làm cháy nát board điều khiển biến tần và mạch nguồn xung, khiến chi phí sửa chữa tăng vọt hoặc máy bị hỏng hoàn toàn không thể phục hồi.

2. Đo kiểm tra nguội bằng đồng hồ vạn năng: Cần chuyển đồng hồ về thang đo Diode để đo kiểm tra trạng thái của khối chỉnh lưu đầu vào và khối nghịch lưu IGBT đầu ra. Đo từ chân dương (+) và âm (–) của DC Bus ra các chân nguồn vào (R, S, T) và các chân ngõ ra (U, V, W). Nếu giá trị điện trở bằng 0 hoặc tiếng còi đồng hồ kêu liên tục, module công suất chắc chắn đã bị đánh thủng.

3. Quy trình thay thế bắt buộc: Khi tiến hành dịch vụ sửa chữa biến tần bị nổ công suất, kỹ thuật viên không được phép chỉ thay thế mỗi module IGBT mới. Quy trình chuẩn bắt buộc là phải kiểm tra và phục hồi lại toàn bộ mạch Driver kích xung, thay thế các linh kiện cách ly (Optocoupler), điện trở kích chân G và kiểm tra nguồn nuôi. Nếu đóng IGBT mới vào khi mạch Driver vẫn lỗi, biến tần sẽ lập tức nổ tung khối công suất mới ngay khi vừa đóng điện.

Lỗi chết mạch kích IGBT (Lỗi mạch Driver – Khóa xung công suất)

Lỗi mạch kích (thường gọi là lỗi mạch Driver) là một pan bệnh chuyên sâu phần cứng và cực kỳ nguy hiểm. Mạch Driver đóng vai trò là cầu nối trung gian giữa board điều khiển biến tần (khối xử lý vi điều khiển điện áp thấp 3.3V – 5V) và khối động lực công suất lớn (IGBT biến tần chạy ở điện áp cao từ 540V – 800V.

Nhiệm vụ của mạch kích là chuyển đổi các xung lệnh từ CPU thành các xung điện áp vuông có biên độ đủ lớn (thường là +15V để mở hoàn toàn và -5V đến -9V để khóa dứt khoát các cổng G-E của IGBT). Khi mạch này gặp sự cố, biến tần sẽ lập tức khóa máy để ngăn chặn thảm họa nổ công suất.

Hiện tượng nhận biết thực tế:

• Màn hình báo lỗi phần cứng trực tiếp: Tùy theo các dòng máy, thiết bị sẽ hiển thị các mã lỗi chuyên sâu về mạch như Err3 (trên biến tần Frecon), F0023 (trên biến tần Siemens), hoặc các lỗi như HC (Hardware Circuit), Hfal tùy thuộc vào từng hãng.

• Biến tần báo lỗi quá dòng giả hoặc mất pha: Động cơ không chạy hoặc nhích nhẹ rồi báo ngay lỗi quá dòng OC hoặc mất pha ngõ ra OPL dù đo đạc motor hoàn toàn bình thường.

• Chết IGBT lặp lại: Đây là hiện tượng “ác mộng” khi kỹ thuật viên tháo máy thấy chết IGBT, mua linh kiện mới về thay vào, vừa bật nguồn hoặc bấm lệnh chạy là máy lập tức nổ tung khối công suất mới một lần nữa.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Chết opto cách ly quang (Optocoupler / IC Driver): Đây là nguyên nhân chiếm đại đa số. Để cách ly hoàn toàn điện áp cao của IGBT không xông ngược về phá hủy CPU, mạch kích luôn sử dụng các IC cách ly quang tốc độ cao (như dòng HCPL-3120, A3120, PC929…). Sau nhiều năm hoạt động ở nhiệt độ cao, các IC này bị già hóa, mất khả năng khuếch đại xung hoặc chết hẳn mạch output bên trong.

• Lỗi nguồn nuôi cách ly cho mạch kích: Mỗi nhánh kích IGBT cần một nguồn cấp điện áp độc lập (+15V / -9V). Nếu các tụ hóa lọc nguồn của khối nguồn xung bị khô, giảm dung lượng hoặc diode ổn áp (Zener) bị chập, điện áp kích sẽ bị sụt áp hoặc mất áp âm hãm ngược. Khi thiếu áp kích mở, IGBT sẽ rơi vào vùng tuyến tính sinh nhiệt cực đại và chết nổ; khi thiếu áp âm để khóa, IGBT rất dễ bị mở nhầm do nhiễu, gây ra hiện tượng chập trùng dẫn 2 van trên cùng một vế.

• Tăng trị số hoặc đứt điện trở kích chân G (Gate Resistor): Điện trở nối trực tiếp từ IC kích vào chân G của IGBT (thường có trị số nhỏ từ 1 Omega – 47 Omega) bị cháy đứt mạch hoặc tăng trị số do dòng xung quá lớn khi IGBT cũ bị nổ. Khi điện trở này bị hỏng, lệnh mở từ Driver không thể truyền tới chân G của IGBT mới.

• Hỏng mạch bảo vệ quá dòng Desaturation (Mạch đo Vce): Các IC kích dòng cao (như PC929, HCPL-316J) có tính năng tự giám sát điện áp rơi V_{CE} của IGBT khi đang mở để phát hiện ngắn mạch tức thời. Nếu các diode cao áp hoặc linh kiện thụ động xung quanh mạch giám sát này bị rò rỉ, IC Driver sẽ gửi tín hiệu báo lỗi phần cứng (Fault) liên tục về CPU, không cho máy hoạt động dù IGBT chưa hề chết.

Quy trình kiểm tra và xử lý chuẩn kỹ thuật:

1. Tuyệt đối không đóng IGBT mới khi chưa kiểm tra mạch kích: Đây là nguyên tắc sống còn trong dịch vụ sửa chữa biến tần. Khi tháo IGBT hỏng ra, việc đầu tiên là phải cô lập bo mạch nguồn và mạch Driver.

2. Kiểm tra nguội hệ thống linh kiện Driver: Dùng đồng hồ vạn năng kiểm tra toàn bộ các điện trở kích chân G, cặp diode dập xung ngược, và đo kiểm tra nguội các chân của IC cách ly quang xem có bị chập hay không.

3. Đo động bằng máy hiện sóng (Oscilloscope): Cấp nguồn nuôi cho board mạch điều khiển (chưa lắp IGBT động lực), phát lệnh Run giả lập cho biến tần. Sử dụng máy hiện sóng đo trực tiếp dạng sóng xung kích tại các chân tương ứng với các vị trí đặt chân G-E của IGBT. Dạng sóng chuẩn phải là sóng vuông sắc cạnh, không bị méo, không bị răng cưa nhiễu, và phải đạt biên độ điện áp đối xứng tiêu chuẩn (Ví dụ: đỉnh trên +15\text{V}, đỉnh dưới -8V).

Chỉ khi dạng sóng của cả 6 nhánh kích đều phẳng, đẹp và hoàn toàn cân bằng nhau thì mới được phép tiến hành ráp khối công suất IGBT mới vào máy để chạy thử nghiệm.

Lỗi hỏng nguồn xung (Switching Power Supply – Biến tần mất nguồn hoàn toàn)

Lỗi nguồn xung (hay khối nguồn Switching) là nguyên nhân hàng đầu dẫn đến hiện tượng biến tần bị mất nguồn hoàn toàn, màn hình tối đen và không có bất kỳ đèn chỉ báo nào hoạt động.

Khối nguồn xung đóng vai trò như một trạm hạ áp nội bộ. Nó lấy điện áp cao từ thanh cái một chiều (DC Bus khoảng 540V – 800V đối với nguồn vào 3 pha 380V) và nghịch lưu hạ áp xuống các cấp điện áp một chiều thấp hơn như: +24V (nuôi quạt tản nhiệt, rơ-le, và các chân ngõ vào DI), +15V / -15V (nuôi cảm biến dòng và mạch Analog), +5V / +3.3V (nuôi vi xử lý CPU và màn hình hiển thị Keypad). Do đó, chỉ cần khối này gặp sự cố, toàn bộ “hệ thần kinh” của biến tần sẽ lập tức bị tê liệt.

Hiện tượng nhận biết thực tế:

• Mất nguồn hoàn toàn: Cấp điện nguồn 3 pha vào cầu đấu R, S, T đủ điện áp 380V, nhưng màn hình hiển thị hoàn toàn tối đen, không có tiếng rơ-le đóng đóng mạch, quạt làm mát không quay.

• Nguồn chập chờn, nhấp nháy: Màn hình biến tần hoặc đèn trạng thái nhấp nháy liên tục (hiện tượng sụt nguồn nuôi), đi kèm tiếng kêu “tạch tạch” hoặc “rít” nhỏ, đều đặn phát ra từ biến áp xung trên bo mạch. Máy không thể nhận lệnh điều khiển.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Chết IC nguồn hoặc Transistor/Mosfet đóng cắt: Đây là linh kiện cốt lõi của mạch nguồn xung (thường là các dòng IC tích hợp như TOP245, TOP246, UC3842, UC3844… hoặc Mosfet công suất rời). Do phải làm việc liên tục ở ngưỡng điện áp cực cao (DC\ 540V – 800V) và tần số đóng ngắt lớn, các linh kiện này rất dễ bị đánh thủng (chết ngắn mạch) khi lưới điện đầu vào bị xung sét hoặc trồi sụt bất thường.

• Đứt điện trở mồi (Start-up Resistor) hoặc điện trở cầu chì: Để kích hoạt IC nguồn hoạt động ở vài chu kỳ đầu tiên khi mới đóng điện, mạch cần một dòng mồi nhỏ đi qua các điện trở mồi có trị số lớn. Nếu các điện trở này bị già hóa và đứt mạch, IC nguồn sẽ không thể khởi động được, dẫn đến biến tần mất nguồn hoàn toàn dù đo DC Bus vẫn đủ áp.

• Khô hoặc phù tụ hóa lọc nguồn ngõ ra: Đây là pan bệnh cực kỳ đặc trưng trong môi trường nhà máy nóng bức. Các tụ hóa lọc nguồn đầu ra cho các mức áp +24V, +15V, +5V bị cạn dung dịch điện phân, giảm dung lượng hoặc bị chập. Tụ lỗi khiến điện áp ra bị gợn sóng lớn, mất phẳng hoặc bị sụt áp sâu khi mang tải, kích hoạt mạch bảo vệ ngắt nguồn liên tục (gây ra tiếng rít “tạch tạch”).

• Chập tải ngõ ra của nguồn xung: Các phụ tải tiêu thụ nguồn của biến tần gặp sự cố, ví dụ như: quạt tản nhiệt biến tần bị chập cuộn dây (+24V), chập IC cảm biến dòng (+15V), hoặc chập CPU điều khiển (+3.3V). Khi có linh kiện bị chập, mạch nguồn xung sẽ rơi vào trạng thái bảo vệ quá tải (Short Circuit Protection) và ngắt dòng ra hoàn toàn để tránh cháy biến áp xung.

• Đứt mạch do nổ công suất IGBT lan sang: Khi biến tần bị nổ IGBT công suất lớn trước đó, áp lực dòng điện hồ quang cực lớn có thể phóng qua các đường mạch, đánh cháy đứt các đường mạch đồng in của khối nguồn xung nằm kế bên hoặc đánh thủng các diode chỉnh lưu ngõ ra.

Quy trình kiểm tra và khắc phục chuẩn kỹ thuật:

1. Kiểm tra nguội điện áp DC Bus trước: Khi biến tần không lên nguồn, tuyệt đối không vội kết luận do hỏng nguồn xung. Phải dùng đồng hồ vạn năng đo tại hai chân cực (+) và (-) của hàng tụ nguồn xem có đủ điện áp 540V hay không. Nếu tại đây bằng 0, lỗi thuộc về mạch cầu Diode chỉnh lưu hoặc đứt cầu chì động lực đầu vào.

2. Cô lập phụ tải để khoanh vùng: Nếu DC Bus đủ áp nhưng nguồn xung không chạy, kỹ thuật viên tiến hành rút bỏ các jack cắm quạt tản nhiệt, tách rời board điều khiển/màn hình ra khỏi bo động lực. Nếu sau khi rút quạt hoặc board điều khiển ra mà nguồn xung hoạt động trở lại (màn hình sáng hoặc đo có đủ áp +24V, +15V), chứng tỏ nguồn xung hoàn toàn bình thường, pan bệnh nằm ở linh kiện phụ tải vừa rút ra bị chập.

3. Thay thế linh kiện chính hãng và đồng bộ: Khi sửa chữa khối nguồn xung, nếu phát hiện chết IC nguồn hoặc Mosfet, bắt buộc phải kiểm tra và thay thế đồng bộ các linh kiện xung quanh như: Diode ghim áp, tụ mồi, và các điện trở kích an toàn. Tuyệt đối không tự ý thay đổi trị số điện trở mồi hoặc dùng tụ lọc nguồn kém chất lượng (chịu nhiệt thấp hơn 105 độ C), vì nguồn xung chạy sai tần số hoặc sụt áp sẽ trực tiếp làm sai lệch điện áp kích của mạch Driver, dốc thẳng biến tần vào nguy cơ nổ khối IGBT biến tần khi mang tải.

Lỗi bo điều khiển, CPU và lỗi truyền thông (Control Board, CPU & Communication Faults)

Nếu khối nguồn xung và khối động lực (IGBT, Diode) được ví như “cơ bắp” và “nguồn sống” thì board điều khiển biến tần chính là “hệ thần kinh trung ương”. Board mạch này chứa bộ vi xử lý tốc độ cao (CPU/DSP) để thuật toán hóa các lệnh điều khiển, nhận tín hiệu cảm biến và xuất xung kích ngõ ra.

Khi bo mạch điều khiển hoặc chip CPU gặp sự cố, hoặc đường truyền tín hiệu kết nối bị gián đoạn, biến tần sẽ lập tức tê liệt hoàn toàn hoặc chạy loạn hành trình, báo các mã lỗi truyền thông đặc trưng như CE, bUS, Err, Er1 hoặc F0082.

Hiện tượng nhận biết thực tế:

• Lỗi treo CPU / Chết bo: Biến tần lên nguồn, màn hình sáng nhưng đứng im ở logo hiển thị, tất cả các phím bấm đều vô tác dụng (bị đơ), hoặc màn hình hiển thị toàn ký tự lạ (rác chữ), không thể đọc hay cài đặt thông số.

• Lỗi mất kết nối màn hình: Màn hình nhấp nháy liên tục, hiển thị mã Err hoặc bUS mặc dù dây cáp nối từ màn hình xuống bo điều khiển vẫn cắm chặt.

• Lỗi không nhận lệnh ngoại vi: Máy không báo lỗi gì, nhưng khi gạt công tắc ngoài hoặc vặn biến trở thì tần số không thay đổi, động cơ đứng im.

• Lỗi mất kết nối mạng điều khiển: Biến tần báo lỗi CE (Communication Error) và dừng ngắt khi đang chạy trong hệ thống có kết nối mạng giám sát (SCADA/PLC) qua cổng RS485 (Modbus RTU), Profibus, hoặc Ethernet.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Hỏng IC chip vi xử lý (CPU/DSP): Đây là pan bệnh nặng nhất của bo điều khiển. CPU bị đánh thủng do điện áp nguồn nuôi (+3.3V hoặc +5V) vọt cao đột biến, hoặc do xung điện áp cao từ mạch kích công suất xông ngược về khi xảy ra sự cố nổ IGBT trước đó. CPU lỗi sẽ sinh nhiệt cực lớn (sờ tay vào thấy chip nóng bỏng) và làm tê liệt toàn bộ máy.

• Chết IC truyền thông (RS485 Transceiver): Để giao tiếp với PLC hoặc màn hình kéo dài, bo mạch sử dụng các IC chuyển đổi tín hiệu (như dòng MAX485, SN75176…). Trong môi trường công nghiệp, hiện tượng chênh lệch địa thế đất giữa biến tần và PLC, hoặc dây tín hiệu truyền thông chạy song song với dây cáp động lực dòng lớn gây ra hiện tượng cảm ứng điện từ điện áp cao. Xung nhiễu này dội thẳng vào cổng giao tiếp làm đánh thủng vĩnh viễn IC truyền thông, gây ra lỗi CE hoặc bUS.

• Lỗi lỗi firmware / Hỏng bộ nhớ Flash/EEPROM: Các thông số cài đặt và chương trình gốc (firmware) của nhà sản xuất được lưu trong IC nhớ (EEPROM như 24Cxxx hoặc Flash). Do nhiễu công nghiệp quá nặng hoặc tắt mở nguồn đột ngột quá nhiều lần, dữ liệu bên trong IC nhớ bị lỗi (Corrupted Data). Kết quả là CPU không thể đọc được chương trình gốc và báo lỗi treo máy hoặc lỗi Err1 (Parameter Error).

• Hỏng mạch analog (ADC) và mạch cách ly quang ngõ vào (DI): Các opto cách ly ngõ vào (như dòng PC817, TLP521…) hoặc IC khuếch đại thuật toán (Op-Amp) xử lý tín hiệu biến trở (0-10V / 4-20mA) bị chết do đấu nối sai dòng điện, cấp nhầm nguồn 220V vào chân tín hiệu. Điều này khiến bo điều khiển không nhận diện được lệnh chạy hoặc lệnh tần số từ bên ngoài.

• Độ ẩm, oxy hóa mạch in và rỉ sét chân linh kiện: Biến tần đặt trong môi trường nhà máy có hóa chất ăn mòn, độ ẩm cao (như ngành dệt nhuộm, sản xuất hóa chất, thủy hải sản) khiến các đường mạch in siêu nhỏ (Micro-strip line) của bo điều khiển bị rỉ mục đứt mạch, hoặc các chân linh kiện dán (SMD) bị chập chân do ẩm mốc.

Quy trình kiểm tra và xử lý chuẩn kỹ thuật:

1. Cách ly và đo kiểm tra nguồn nuôi bo điều khiển: Dùng đồng hồ đo trực tiếp tại các tụ gốm lọc nguồn quanh CPU xem có đủ áp 3.3Vhoặc 5V hay không. Nếu áp này bị sụt xuống thấp hoặc bằng 0, hãy sờ thử chip CPU xem có bị nóng quá mức hay không. Nếu CPU nóng bỏng, xác suất cao là chip đã bị chập vĩnh viễn.

2. Xử lý lỗi truyền thông mạng: Khi gặp lỗi CE hoặc Err, cần kiểm tra lại dây cáp tín hiệu chống nhiễu, kiểm tra xem đã đấu điện trở đầu cuối (120 Omega) ở hai đầu đường truyền RS485 chưa. Nếu đường dây tốt, tiến hành đo nguội trở kháng các chân A và B của cổng RS485 xuống chân Ground. Nếu trở kháng lệch nhau nhiều hoặc bằng 0, cần thay thế IC truyền thông mới.

3. Phục hồi dữ liệu Firmware: Với các ca máy bị lỗi dữ liệu bộ nhớ (màn hình hiển thị mã lỗi phần mềm ảo, không cho lưu thông số), kỹ thuật viên chuyên nghiệp phải dùng máy nạp rom chuyên dụng để xóa trắng, nạp lại file firmware chuẩn từ hãng hoặc thay thế IC EEPROM mới.

4. Vệ sinh và sấy khô chuyên sâu: Đối với bo mạch bị ẩm mốc, lỗi tín hiệu chập chờn, cần sử dụng dung dịch tẩy rửa bo mạch chuyên dụng (như Axeton hoặc cồn 90 độ), dùng bàn chải đánh sạch các vết rỉ sét mốc, sau đó đưa vào tủ sấy nhiệt độ tiêu chuẩn (60 độ C – 70 độ C) trong vài tiếng rồi phủ một lớp sơn keo cách điện (Conformal Coating) để bảo vệ mạch in trước khi lắp ráp trở lại.

Lỗi quạt làm mát và hệ thống tản nhiệt (Cooling Fan & Heat Sink Faults)

Trong môi trường sản xuất công nghiệp, lỗi quạt làm mát và hệ thống tản nhiệt là một trong những nguyên nhân gián tiếp nhưng cực kỳ phổ biến dẫn đến các ca pan bệnh phá hủy phần cứng nặng. Khác với các thiết bị điện tử thông thường, các dòng biến tần công suất lớn như biến tần Frecon, biến tần LS (iS7, iG5A), Mitsubishi hay Fuji tỏa ra nhiệt lượng rất lớn từ khối chỉnh lưu và IGBT biến tần.

Nếu quạt làm mát bị hỏng hoặc hệ thống tản nhiệt bị nghẽn, nhiệt độ bên trong máy sẽ tăng vọt chỉ sau vài phút mang tải, kích hoạt cảnh báo lỗi quá nhiệt (lỗi OH) hoặc làm chảy các lớp bán dẫn công suất dẫn đến chập nổ vĩnh viễn.

Hiện tượng nhận biết thực tế:

• Màn hình báo lỗi quạt trực tiếp: Một số dòng biến tần cao cấp (như Yaskawa, ABB, Siemens) có mạch giám sát tốc độ quạt (dây tín hiệu phản hồi Tacho/PWM). Khi quạt quay chậm hoặc chết, máy sẽ lập tức báo các mã lỗi như F0010, FAN, F-Fan ngay khi vừa cấp nguồn.

• Biến tần chạy một lúc rồi báo lỗi OH: Máy lên nguồn bình thường, chạy không tải hoặc tải nhẹ thì không sao, nhưng khi kéo tải nặng được khoảng 10 – 30 phút thì đột ngột dừng và hiển thị lỗi OH1 hoặc OH2.

• Tiếng kêu bất thường từ tủ điện: Khi biến tần hoạt động, quạt phát ra tiếng rít lớn, tiếng “rè rè” hoặc tiếng kêu lục cục do lỏng bạc đạn, khô dầu mỡ.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Quạt tản nhiệt bị bó cơ, kẹt bụi công nghiệp: Đây là nguyên nhân chiếm đến 80% ca bệnh. Môi trường phân xưởng luôn bám đầy bụi vải, hơi dầu mỡ, bụi xi măng hoặc mạt kim loại. Các tạp chất này len lỏi vào trục quay của quạt, kết hợp với mỡ bôi trơn tạo thành một khối keo cứng dính chặt cốt quạt, làm quạt bị bó cứng không thể quay được.

• Hỏng cuộn dây hoặc chết mạch điều tốc bên trong quạt: Quạt làm mát biến tần phần lớn là loại quạt DC (12V, 24V hoặc 48V) hoặc quạt AC (220V) dòng cao, sử dụng động cơ không chổi than (Brushless DC). Mạch điện tử nằm bên trong thân quạt có thể bị chập cháy do quá nhiệt, đứt cuộn dây Stator hoặc chết IC cảm biến Hall điều tốc.

• Bụi phủ kín các khe tản nhiệt nhôm (Heat Sink): Tấm nhôm tản nhiệt phía sau máy được thiết kế dạng các khe rãnh dọc để tối ưu hóa diện tích đối lưu không khí. Khi bụi bẩn công nghiệp bám dày tạo thành một lớp “bọc cách nhiệt” hoàn hảo, dòng gió từ quạt thổi qua chỉ lướt bên ngoài chứ không thể lấy đi nhiệt lượng từ phiến nhôm, khiến cảm biến nhiệt độ biến tần liên tục báo lỗi về CPU.

• Chết Mosfet hoặc rơ-le kích nguồn quạt trên bo động lực: Để tiết kiệm tuổi thọ cho quạt, biến tần thường không cho quạt chạy ngay ở chế độ nghỉ, mà chỉ kích mở quạt khi động cơ chạy (Run) hoặc khi nhiệt độ phiến nhôm đạt trên 45 độ C. Nếu Mosfet đóng ngắt nguồn quạt hoặc rơ-le cấp nguồn trên bo mạch bị chết hở mạch, quạt sẽ không được cấp điện (+24 hoặc 220V) để hoạt động.

• Cài đặt sai chế độ vận hành quạt (Fan Control Parameter): Người vận hành cài đặt nhầm hàm chức năng điều khiển quạt (ví dụ cài đặt quạt chỉ chạy khi có lệnh chạy, nhưng tải quá nặng khiến lúc dừng máy nhiệt độ vẫn dâng cao dẫn đến báo lỗi).

Quy trình kiểm tra và khắc phục chuẩn kỹ thuật:

1. Kiểm tra cơ khí bằng tay: Ngắt nguồn điện, chờ tụ xả hết, dùng tuốc-nơ-vít hoặc tay gạt nhẹ cánh quạt xem có quay trơn tru hay không. Nếu quạt bị bó cứng hoặc nặng tay, cần tháo cụm quạt ra để vệ sinh, tra dầu mỡ hoặc thay thế quạt mới.

2. Đo đạc kiểm tra nguồn cấp: Bật nguồn biến tần, kích lệnh chạy giả lập hoặc đo trực tiếp tại jack cắm quạt trên bo động lực xem có đủ điện áp tiêu chuẩn cấp cho quạt chưa (thường là 24V\ DC hoặc 220V\ \AC tùy loại). Nếu có áp mà quạt không quay rightarrowHỏng quạt. Nếu không có áp rightarrow Hỏng mạch kích nguồn quạt trên bo mạch.

3. Vệ sinh công nghiệp định kỳ: Dùng súng khí nén áp lực cao thổi sạch từ trong ra ngoài, đặc biệt là các khe rãnh của tấm nhôm tản nhiệt. Với các môi trường bám hơi dầu mỡ dính két (như máy đùn nhựa, ngành dệt nhuộm), bắt buộc phải tháo rã toàn bộ phiến nhôm, dùng dung dịch rã dầu chuyên dụng để tẩy rửa sạch, sau đó lau khô hoàn toàn và bôi một lớp kem tản nhiệt mới (Thermal Paste) đều lên bề mặt tiếp xúc của module IGBT trước khi ốp nhôm trở lại.

4. Nguyên tắc thay quạt: Khi thay thế quạt mới, ngoài việc đúng kích thước vật lý và điện áp (24V hay 220V), bắt buộc phải chọn quạt có đúng lưu lượng gió (CFM) và dòng điện tiêu thụ tương đương. Việc dùng các loại quạt chế, quạt giá rẻ có công suất gió yếu sẽ không thể làm mát kịp cho các dòng biến tần công suất lớn khi vận hành hết tải.

Lỗi bàn phím điều khiển và màn hình hiển thị (Keypad & Display Faults)

Bàn phím điều khiển (Keypad) và màn hình hiển thị là giao diện tương tác trực tiếp duy nhất giữa người vận hành và biến tần. Thông qua khối này, kỹ thuật viên có thể cài đặt thông số, giám sát các đại lượng vận hành (tần số, dòng điện, điện áp) và theo dõi mã lỗi.

Khi cụm điều khiển này gặp sự cố, dù khối động lực bên trong vẫn hoàn toàn bình thường, biến tần vẫn rơi vào trạng thái “vô định” – người vận hành không thể ra lệnh chạy/dừng, không thể cấu hình hàm chức năng, dẫn đến toàn bộ dây chuyền phải dừng hoạt động.

Hiện tượng nhận biết thực tế:

• Màn hình tối đen nhưng máy vẫn chạy: Biến tần vẫn nhận lệnh điều khiển từ tủ ngoài (PLC/nút nhấn), động cơ vẫn quay bình thường nhưng màn hình LED/LCD trên mặt máy tối đen, không hiển thị bất kỳ thông số nào.

• Lỗi liệt phím / Đơ bàn phím: Màn hình hiển thị các thông số hoàn toàn bình thường, nhưng khi nhấn các phím chức năng (Run, Stop, phím mũi tên tăng giảm, Program…) thì máy trơ ra, không có phản hồi.

• Màn hình hiển thị ký tự lạ (Lỗi rác màn hình): Màn hình sáng nhưng chỉ hiện các vạch ngang, các con số nhấp nháy liên tục hoặc hiển thị các ký tự “rác” không có nghĩa, khiến người nhìn không thể đọc được thông số.

• Lỗi chớp nháy liên tục: Đèn led nền hoặc các chữ số trên màn hình chớp tắt liên tục theo chu kỳ, đi kèm với việc biến tần không nhận bất kỳ lệnh thao tác nào.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Lỏng, đứt hoặc oxy hóa cáp bẹ kết nối: Để nối từ bàn phím xuống bo mạch điều khiển chính bên dưới, nhà sản xuất thường dùng một sợi cáp bẹ nhiều lõi (Ribbon Cable) hoặc cáp mạng LAN (đối với màn hình kéo dài ra ngoài vỏ tủ). Sau một thời gian dài chịu rung lắc cơ khí từ máy móc hoặc bị ẩm, các đầu pin cắm của cáp bị lỏng, rỉ sét, làm gián đoạn đường truyền dữ liệu và nguồn nuôi.

• Hỏng phím bấm cao su hoặc phím dán (Dome Switch): Môi trường nhà xưởng có nhiều bụi bẩn độc hại, hơi dầu mỡ hoặc hóa chất ăn mòn len lỏi qua khe phím bám vào lớp than dẫn điện bên dưới. Điều này làm mất độ nhạy của phím hoặc gây ra hiện tượng chập phím (khiến phím như bị nhấn giữ liên tục, làm treo toàn bộ bàn phím).

• Chết IC driver hiển thị hoặc lỗi màn hình LED/LCD: Trên bo mạch bàn phím luôn có một IC chuyên dụng để giải mã và quét led (ví dụ dòng họ 74HC… hoặc các IC điều khiển LCD). Nếu IC này bị phóng điện hoặc chết hỏng, màn hình sẽ bị mất nét, hiện ký tự lạ hoặc tối đen một phần.

• Sụt nguồn nuôi +5V hoặc +3.3V cấp lên bàn phím: Nguồn điện nuôi màn hình được trích xuất từ khối nguồn xung của bo mạch chính. Nếu các tụ lọc nguồn cấp cho nhánh này bị khô hoặc mạch nguồn xung bị lỗi sụt áp, màn hình sẽ bị hiện tượng chớp nháy liên tục hoặc tắt lịm ngay khi biến tần đóng điện.

• Nhiễu công nghiệp tần số cao đánh sập giao tiếp: Dây cáp nối màn hình kéo dài (ra mặt tủ điện) nếu không sử dụng cáp bọc bọc kim chống nhiễu, hoặc chạy song song sát cạnh dây động lực dòng lớn (U, V, W), sẽ bị hiện tượng cảm ứng điện từ dội xung nhiễu về, làm loạn tín hiệu truyền thông giao tiếp giữa CPU và Keypad, gây lỗi Err hoặc đơ màn hình khi động cơ bắt đầu chạy.

Quy trình kiểm tra và khắc phục chuẩn kỹ thuật:

1. Vệ sinh và cắm lại cáp bẹ đầu tiên: Tháo bàn phím ra khỏi máy, rút sợi cáp kết nối. Dùng dung dịch làm sạch bo mạch chuyên dụng (hoặc cồn 90 độ) lau sạch hai đầu giắc cắm, dùng khí nén thổi khô rồi cắm chặt lại. Nếu sợi cáp bẹ đã quá cũ, bị gập gãy ngầm, hãy thay thế bằng một sợi cáp mới.

2. Kiểm tra nguội các phím bấm: Chuyển đồng hồ vạn năng về thang đo thông mạch (đo còi), dí hai đầu đo vào hai chân của phím bấm rồi nhấn thử phím. Nếu nhấn phím mà còi không kêu hoặc trở kháng không về 0 Omega rightarrow Phím đã bị hỏng/dơ tiếp điểm, cần thay nút bấm mới. Nếu chưa nhấn mà còi đã kêu rightarrow Phím bị chập vĩnh viễn.

3. Đo kiểm tra điện áp nguồn nuôi: Dùng đồng hồ đo tại các chân nguồn trên bo bàn phím xem có đủ điện áp 5V hoặc 3.3V ổn định hay không. Nếu nguồn bị sụt hoặc trồi sụt liên tục, pan bệnh nằm ở khối nguồn xung dưới bo mạch động lực chứ không phải lỗi tại bàn phím.

4. Giải pháp chống nhiễu cho màn hình kéo dài: Nếu màn hình chỉ bị đơ hoặc nhảy ký tự lạ khi động cơ bắt đầu tăng tốc chạy có tải, kỹ thuật viên bắt buộc phải thay thế sợi cáp nối bằng loại cáp mạng có bọc giáp chống nhiễu chuẩn FTP/SFTP, đồng thời nối đất (GND) cho vỏ giáp bảo vệ và đi sợi cáp này tránh xa các đường dây điện động lực công suất lớn.

Sự cố do động cơ và hệ thống tải cơ khí gây ra (Motor & Mechanical Load Faults)

Trong nhiều trường hợp, biến tần liên tục báo lỗi nghiêm trọng không phải do bản thân nó bị hỏng phần cứng, mà do động cơ (motor) hoặc hệ thống cơ khí ngoại vi đang gặp sự cố. Biến tần với hệ thống cảm biến dòng điện, điện áp và nhiệt độ cực nhạy sẽ đóng vai trò như một thiết bị bảo vệ tối hạn; khi tải cơ khí hoặc motor có bất kỳ bất thường nào, biến tần sẽ lập tức ngắt đầu ra để ngăn chặn một vụ cháy nổ hoặc gãy vỡ cơ khí dây chuyền.

Hiện tượng nhận biết thực tế:

• Báo lỗi ngay khi tăng tốc hoặc mang tải: Biến tần lên nguồn bình thường, chạy không tải (tháo trục động cơ ra khỏi hộp số/băng tải) thì chạy rất êm. Tuy nhiên, cứ đóng tải cơ khí vào hoặc khi máy bắt đầu tăng tốc kéo hàng là lập tức báo lỗi OC (Quá dòng), lỗi OL (Quá tải) hoặc lỗi dòng rò GF.

• Động cơ gầm rú, rung lắc mạnh: Khi bấm lệnh chạy, motor không quay tròn được mà phát ra tiếng rít lớn, rung lắc dữ dội, cốt máy giật cục rồi biến tần ngắt ngõ ra báo lỗi mất pha đầu ra (lỗi OPL).

• Động cơ nóng lên rất nhanh: Chỉ sau vài phút vận hành, thân motor nóng bỏng, có mùi khét của dung môi sơn cách điện dù biến tần chưa kịp báo lỗi.

Nguyên nhân chủ yếu từ thực tế sửa chữa:

• Hệ thống cơ khí bị kẹt cứng hoặc bó bi (Bó hông): Các vòng bi (bạc đạn) của động cơ, hộp số hoặc các trục con lăn của băng tải, máy nghiền bị vỡ, khô mỡ dẫn đến kẹt cứng. Khi biến tần phát lệnh chạy, motor bị giữ chặt rotor (hiện tượng kẹt rotor), mô-men cản đạt cực đại làm dòng điện vọt lên gấp nhiều lần dòng định mức, kích hoạt lỗi OC1 hoặc OL2 tức thì.

• Động cơ bị om dây, chập một vài vòng dây Stator: Do vận hành lâu ngày ở nhiệt độ cao hoặc bị ẩm ướt, lớp sơn cách điện giữa các vòng dây trong cuộn Stator bị bong tróc gây ra chập cục bộ (ngắn mạch cuộn dây). Lúc này, trở kháng 3 pha của motor không còn cân bằng, dòng điện pha chập vọt cao đột biến làm biến tần báo lỗi quá dòng OC hoặc lỗi ngắn mạch SC.

• Động cơ bị phóng điện rò vỏ (Chạm đất): Cuộn dây Stator bị phóng điện qua lớp cách điện cách điện xuống phần lõi thép (vỏ motor) do môi trường dột nước, ngập úng hoặc ẩm mốc lâu ngày. Ngay khi biến tần xuất xung áp áp cao, dòng điện sẽ rò qua vỏ xuống hệ thống tiếp địa và kích hoạt lỗi GF bảo vệ an toàn.

• Mất pha dòng điện từ cầu đấu đến động cơ: Cáp động lực bị đứt ngầm một dây do máy móc rung lắc, hoặc đầu cốt (terminal) trong hộp cực động cơ bị lỏng, oxy hóa rỉ sét mạnh. Việc mất hoàn toàn một pha khiến động cơ không thể khởi động (chỉ gầm rít) gây lỗi OPL; hoặc nếu đang chạy mà mất pha, 2 pha còn lại phải “gánh tải” thay, làm dòng điện vọt cao gấp đôi và kích hoạt lỗi quá tải OL2.

• Chọn sai công suất hoặc cài đặt sai thông số Motor: Biến tần có công suất nhỏ hơn yêu cầu thực tế của tải cơ khí, hoặc kỹ thuật viên cài đặt sai các thông số cốt lõi trong hàm động cơ (như: Dòng định mức – Rated Current, Tần số định mức, Điện áp…). Điều này khiến thuật toán điều khiển vector hoặc V/f của máy tính toán sai dòng kích từ, dẫn đến motor chạy yếu, nhanh nóng và báo lỗi OL.

Quy trình kiểm tra và khắc phục chuẩn kỹ thuật:

1. Phương pháp cô lập (Tách tải): Đây là bước đầu tiên và quan trọng nhất. Hãy tháo hoàn toàn khớp nối hoặc dây cu-roa để tách rời trục motor ra khỏi hệ thống cơ khí (hộp số, cánh quạt, băng tải).

   • Nếu chạy không tải mà biến tần chạy tốt, quay motor trơn tru rightarrow Sự cố nằm ở hệ thống cơ khí bị kẹt hoặc quá tải. Kỹ thuật viên cần quay thử trục máy bằng tay để tìm vị trí kẹt bi, kẹt rơ-le cơ khí.

   • Nếu tách tải cơ khí ra rồi mà bấm chạy biến tần vẫn báo lỗi rightarrow Sự cố nằm ở bản thân động cơ hoặc biến tần.

2. Kiểm tra nguội động cơ bằng đồng hồ chuyên dụng: > * Dùng đồng hồ vạn năng chuyển sang thang đo điện trở nhỏ (Omega): Đo lần lượt trở kháng giữa các cặp pha (U-V, V-W, W-U). Trị số điện trở giữa 3 cặp phải hoàn toàn cân bằng nhau (sai số dưới 1% – 2%). Nếu có một cặp có điện trở nhỏ hơn hẳn, motor đã bị chập cuộn dây.

   • Sử dụng đồng hồ đo cách điện Megomet (Mega Ohmmeter) phát áp cao (500V hoặc 1000V): Đo điện trở cách điện giữa từng pha (U, V, W) xuống vỏ motor (chân tiếp địa). Điện trở cách điện chuẩn phải đạt từ 5M Omega trở lên. Nếu kết quả đo dưới 0.5M Omega, motor đã bị ẩm hoặc chạm vỏ hoàn toàn, bắt buộc phải tháo ra sấy khô hoặc quấn lại cuộn dây.

3. Siết lại đầu cốt và kiểm tra cài đặt: Tiến hành siết lại toàn bộ ốc vít tại hộp cực motor và cầu đấu ngõ ra của biến tần để loại bỏ nguy cơ phóng điện do lỏng tiếp điểm. Đồng thời, truy cập vào nhóm hàm thông số động cơ (Motor Parameter) trên bàn phím biến tần để kiểm tra và nhập chính xác dòng điện định mức (A) ghi trên nhãn (Nameplate) của motor.

Sự cố do môi trường vận hành: Bụi bẩn, độ ẩm và nhiệt độ cao (Environmental Factors)

Trong thực tế dịch vụ sửa chữa biến tần chuyên nghiệp, có đến hơn 40% các ca pan bệnh phần cứng nặng (nổ công suất, cháy bo mạch) không xuất phát từ lỗi thiết kế của nhà sản xuất hay lỗi vận hành của con người, mà do chính môi trường vận hành tồi tệ tại các phân xưởng sản xuất trực tiếp phá hủy thiết bị.

Biến tần là một thiết bị điện tử chính xác cao cấu thành từ các linh kiện bán dẫn siêu nhỏ dán trên bo mạch (SMD), kết hợp với các linh kiện động lực dòng lớn chạy ở điện áp cao 540V – 800V. Do đó, các yếu tố môi trường như bụi bẩn, độ ẩm cao và nhiệt độ phòng tủ vượt ngưỡng sẽ tạo thành bộ ba “sát thủ” tàn phá thiết bị một cách âm thầm nhưng cực kỳ khốc liệt.

Hiện tượng nhận biết thực tế:

• Máy báo lỗi chập chờn vô căn cứ: Biến tần lúc chạy tốt, lúc lại đột ngột dừng báo lỗi phần cứng (lỗi HC, Err3, lỗi SC) mà không theo bất kỳ quy luật nào, đặc biệt hay xảy ra vào những ngày thời tiết nồm ẩm hoặc các đợt nắng nóng cao điểm hè.

• Màn hình chớp nháy hoặc loạn phím bấm: Bàn phím bị đơ, màn hình nhảy thông số liên tục do bo mạch điều khiển bị nhiễm ẩm làm loạn đường tín hiệu.

• Cháy nổ bốc khói đen bất ngờ: Máy đang chạy ở chế độ nghỉ (không tải) hoặc tải rất nhẹ bỗng nhiên phát ra tiếng nổ “bụp” lớn kèm khói khét lẹt, dập át-tô-mát nguồn dù hệ thống cơ khí và motor hoàn toàn bình thường.

Tác động hủy diệt từ từng yếu tố môi trường:

• Tác hại của bụi bẩn công nghiệp (Đặc biệt là bụi dẫn điện): * Các nhà máy dệt sợi, mài đá, sản xuất bao bì giấy, xưởng gỗ, xưởng cơ khí chế tạo luôn có mật độ bụi trong không khí cực cao (bụi vải, mạt sắt, than mịn, bột đá). Quạt hút của biến tần liên tục hút lượng không khí này vào để làm mát, vô tình tạo thành một lớp bụi dày phủ kín lên bo mạch.

  • Khi gặp điều kiện độ ẩm cao, lớp bụi này (đặc biệt là bụi mạt sắt hoặc bụi than) sẽ biến thành một chất dẫn điện hoàn hảo. Nó kết nối các chân linh kiện sát nhau (như chân kích G-E của IGBT biến tần, chân IC nguồn, chân vi xử lý CPU), gây ra hiện tượng phóng điện hồ quang giữa các đường mạch điện áp cao, dốc thẳng máy vào các vụ nổ công suất nát bo mạch.

• Tác hại của độ ẩm cao và hóa chất ăn mòn (Nồm ẩm, hơi nước, hóa chất):

  • Tại các khu vực miền Bắc vào mùa nồm ẩm, hoặc tại các nhà máy dệt nhuộm, chế biến thủy hải sản, nhà máy hóa chất; hơi nước và hơi hóa chất (axit, sút) luôn lơ lửng trong không khí. Hơi ẩm ngưng tụ thành các giọt nước nhỏ trực tiếp trên bo mạch điều khiển.

  • Nước kích hoạt quá trình điện hóa làm rỉ mục, đứt ngầm các đường mạch in siêu nhỏ (Micro-strip line) trên bo mạch, đồng thời làm oxy hóa chân các linh kiện dán (SMD), IC nhớ, gây ra các pan bệnh mất nguồn, mất tín hiệu truyền thông (lỗi CE, bUS) hoặc báo lỗi áp ảo (lỗi OV, lỗi UV).

• Tác hại của nhiệt độ môi trường quá cao (Quá nhiệt tích lũy):

  • Đa số biến tần chỉ cho phép vận hành tối ưu ở nhiệt độ môi trường xung quanh dưới 40 độ C – 50 độ C. Nếu tủ điện đặt cạnh các nguồn nhiệt lớn (lò tôi, dây chuyền đùn nhựa nhiệt độ cao, mái tôn xưởng mùa hè) mà không có hệ thống quạt thông gió đối lưu phù hợp, nhiệt độ trong tủ sẽ nhanh chóng vượt ngưỡng 60 độ C.

  • Nhiệt độ cao kết hợp với nhiệt tự sinh từ thiết bị sẽ làm lão hóa cực nhanh các linh kiện thụ động, đặc biệt là hệ thống tụ hóa lọc nguồn của khối nguồn xung và hàng tụ nguồn DC Bus. Tụ điện làm việc ở nhiệt độ cao sẽ bị khô dầu điện phân, phù tụ, giảm dung lượng nghiêm trọng, dẫn đến nổ tụ hoặc làm nguồn nuôi sụt áp liên tục, gây chết lan sang mạch Driver kích xung.

Giải pháp bảo vệ và khuyến nghị kỹ thuật từ chuyên gia:

1. Cải tiến vị trí lắp đặt tủ điện: Tuyệt đối không lắp tủ điện biến tần ở những nơi dễ bị dột nước, ngập úng hoặc quá gần nguồn phát nhiệt dòng lớn. Với môi trường quá tồi tệ, bắt buộc phải chọn vỏ tủ điện có cấp bảo vệ cao (IP54 trở lên) và trang bị máy điều hòa làm mát tủ điện chuyên dụng để cách ly hoàn toàn không khí độc hại bên ngoài phân xưởng khỏi thiết bị.

2. Trang bị tấm lọc bụi cho tủ điện: Tại các cửa hút gió của quạt thông gió tủ điện, bắt buộc phải lắp các tấm lưới lọc bụi mịn và phải có kế hoạch vệ sinh, thay thế tấm lọc này định kỳ hàng tuần. Nếu tấm lọc bụi bị tắc, tủ điện sẽ biến thành một “lò bánh mỳ” giữ nhiệt, làm máy báo lỗi OH cực nhanh.

3. Quy trình vệ sinh công nghiệp chuẩn hóa: Định kỳ từ 3 – 6 tháng (tùy mật độ bụi của nhà máy), anh em kỹ thuật cần ngắt nguồn điện, chờ xả hết tụ và thực hiện vệ sinh biến tần chuyên sâu:

   • Dùng khí nén áp lực vừa phải (đã qua bộ lọc tách nước và tách dầu hoàn toàn) để thổi sạch toàn bộ bụi bẩn bám trong các rãnh nhôm tản nhiệt và trên bo mạch. Tuyệt đối không dùng khí nén có lẫn nước vì sẽ làm chập cháy máy ngay khi đóng điện lại.

   • Với bo mạch bị bám keo hơi dầu, bụi két bẩn, cần tháo rời bo mạch, dùng hóa chất tẩy rửa bo mạch chuyên dụng (như cồn tuyệt đối hoặc dung dịch rã dầu) đánh sạch, sau đó cho vào tủ sấy chuyên dụng sấy khô hoàn toàn ở nhiệt độ 60 độ C trước khi ráp máy.

4. Giải pháp phủ keo bảo vệ mạch (Conformal Coating): Đối với các máy làm việc trong môi trường dệt nhuộm hoặc hóa chất ăn mòn, sau khi sửa chữa hoặc bảo dưỡng, kỹ thuật viên chuyên nghiệp luôn thực hiện quét/phun một lớp sơn keo cách điện, chống ẩm chuyên dụng lên toàn bộ bề mặt board mạch điều khiển để bảo vệ các đường mạch in và chân linh kiện khỏi sự gặm nhấm của độ ẩm và hóa chất.

Những sai lầm kinh điển khiến biến tần nhanh “đột tử” trong sản xuất

Rất nhiều trường hợp biến tần công suất lớn bị nổ nát bét phần cứng chỉ sau vài tháng đưa vào vận hành. Qua thực tế kiểm tra pan bệnh tại CNCZONE  nguyên nhân phần lớn không phải do chất lượng linh kiện, mà xuất phát từ những thói quen vận hành sai lệch dưới đây:

Liên tục nhấn nút “Reset” để ép máy chạy khi đang báo lỗi nặng

Đây là sai lầm phổ biến và tai hại nhất của các vận hành viên nhà máy nhằm chạy đua với tiến độ sản xuất.

• Hậu quả cực đoan: Khi biến tần đã xuất các mã lỗi bảo vệ tối hạn như Lỗi quá dòng OC, Lỗi ngắn mạch SC hoặc Lỗi chạm đất GF, điều đó có nghĩa là hệ thống đang có chập chập cực nặng ở cuộn dây motor hoặc chính IGBT đang bị lỗi mạch kích xung.

• Việc cố tình nhấn Reset liên tục để bắt máy dập dòng chạy lại sẽ ép khối IGBT biến tần phải gánh chịu những cú sốc dòng điện hồ quang khổng lồ. Chỉ sau 2 – 3 lần ép chạy cố, module công suất chắc chắn sẽ nổ tung phát ra tiếng “bụp” lớn, phá hủy hoàn toàn mạch Driver và dập luôn át-tô-mát tổng của phân xưởng.

Tắt bỏ các hàm chức năng bảo vệ trong phần mềm (Bypass lỗi)

Khi thấy biến tần thường xuyên ngắt máy báo lỗi quá tải (lỗi OL), lỗi quá nhiệt (lỗi OH) hoặc lỗi mất pha (lỗi PH), một số thợ điện nhà máy đã tự ý vào tham số cài đặt (Parameter) để tăng ngưỡng dòng ngắt hoặc tắt bỏ hoàn toàn tính năng bảo vệ này nhằm cho máy “chạy mượt”.

• Hậu quả cực đoan: Hành động này giống như việc ngắt bỏ hệ thống phanh an toàn của một chiếc xe đang đổ đèo. Không có mạch giám sát nhiệt và dòng, các tinh thể bán dẫn bên trong IGBT sẽ bị nung chảy âm thầm. Động cơ sẽ bị cháy trụi cuộn dây Stator, kéo theo khối công suất của biến tần chập cháy hoàn toàn không thể phục hồi.

Cài đặt thời gian tăng/giảm tốc quá ngắn cho tải quán tính lớn

Để tăng năng suất dây chuyền, người vận hành thường siết thời gian tăng tốc (Acc) và giảm tốc (Dec) xuống mức tối thiểu (chỉ 1 – 2 giây) cho các hệ thống tải cực nặng như quạt ly tâm công suất lớn, máy nghiền đá, lô cuộn thép hoặc cơ cấu nâng hạ cầu trục.

• Hậu quả cực đoan: Thời gian tăng tốc quá ngắn buộc biến tần phải ép dòng ngõ ra cực đại, gây lão hóa nhanh bo mạch Driver. Ngược lại, việc bắt một hệ thống tải có quán tính khổng lồ dừng lại đột ngột mà không trang bị điện trở xả hoặc mạch hãm phanh biến tần sẽ kích hoạt lỗi quá áp OV2 liên tục do năng lượng điện phản hồi về DC Bus quá lớn, lâu ngày sẽ làm nổ tung hàng tụ điện nguồn.

Đấu nối sai dây động lực và cấp nhầm nguồn tín hiệu

• Đấu nhầm nguồn vào ngõ ra: Đấu nguồn lưới 3 pha 380V vào cầu đấu ngõ ra U, V, W (thay vì cầu R, S, T) là cú bấm “tử thần”. Ngay khi đóng điện, dòng điện nguồn sẽ xông thẳng qua các diode ký sinh của IGBT, gây chập mạch trực tiếp và phát nổ tức thì, phá hủy toàn bộ bo mạch động lực.

• Cấp nhầm áp cao vào chân tín hiệu: Đấu nhầm nguồn điện nguồn 220V hoặc +24V vào các chân nhận tín hiệu analog (chân biến trở 0-10V, chân cảm biến 4-20mA) sẽ đốt cháy trụi mạch vi sai (ADC) và mạch cách ly quang, làm chết cạn chip CPU điều khiển điều khiển chính trên bo mạch trung tâm.

Lắp đặt sai quy cách: Bí tủ điện, thiếu khoảng cách giải nhiệt

Nhiều đơn vị thiết kế tủ điện vì tiết kiệm diện tích đã ép các tháp biến tần nằm sát sạt cạnh nhau, không tuân thủ khoảng cách an toàn tối thiểu (thường là cách trên-dưới 10cm – 12cm, cách hai bên hông 5cm). Đồng thời tủ điện không được trang bị tấm lọc bụi hoặc quạt thông gió đối lưu.

• Hậu quả cực đoan: Biến tần bị rơi vào trạng thái “quẩn gió nóng”. Khí nóng từ máy bên dưới thổi thẳng vào đuôi máy bên trên. Hệ thống tản nhiệt bị tê liệt hoàn toàn, đẩy nhanh quá trình khô dầu điện phân của hệ thống tụ hóa, gây phù tụ nguồn DC Bus và làm quạt tản nhiệt biến tần bó hông, chết cuộn dây chỉ sau một mùa hè cao điểm.

Sử dụng súng khí nén dính nước để vệ sinh bo mạch

Bảo dưỡng định kỳ là tốt, nhưng quy trình vệ sinh sai kỹ thuật lại là con đường ngắn nhất dẫn đến hỏng máy. Nhiều anh em kỹ thuật sử dụng trực tiếp súng xịt khí nén từ máy nén khí tổng của nhà máy mà không qua bộ lọc tách nước/tách dầu.

• Hậu quả cực đoan: Hơi nước và dầu máy nén khí li ti sẽ bám chặt vào các chân linh kiện dán (SMD) siêu nhỏ trên board điều khiển biến tần. Khi vừa đóng điện trở lại, nước sẽ bắc cầu dẫn điện gây hiện tượng chập mạch vi xử lý, làm loạn xung kích chân G của IGBT, dẫn đến các pan bệnh mất nguồn hoàn toàn hoặc nổ công suất tức thì ngay khi nhấn lệnh Run.

📌 Lời khuyên vàng từ Chuyên gia CNCZONE: Khi biến tần gặp sự cố báo lỗi liên tục, nguyên tắc sống còn là phải Dừng máy – Ngắt nguồn – Khoanh vùng kiểm tra ngoại vi (Motor, cơ khí, nguồn lưới). Tuyệt đối không cố chạy thử nghiệm khi chưa xác định được nguyên nhân cốt lõi.

Nếu xác định lỗi thuộc về phần cứng bên trong máy (mất nguồn, lỗi SC, lỗi mạch kích…), hãy liên hệ ngay với các đơn vị sửa chữa biến tần chuyên nghiệp có đầy đủ máy đo sóng Oscilloscope và linh kiện chính hãng để xử lý, tránh tự ý cày cuốc làm pan bệnh nặng thêm, dẫn đến việc phải thay mới toàn bộ thiết bị rất tốn kém.

Mạch văn đã hoàn chỉnh và rất logic rồi anh ạ! Để chốt bài viết này, anh có muốn bổ sung thêm một phần ngắn về “Quy trình 5 bước kiểm tra nhanh biến tần bằng đồng hồ vạn năng” hay chuyển luôn sang viết phần Mở bài / Kết bài để hoàn thiện bài viết SEO 2000 từ này không?

Việc chẩn đoán nhanh sự cố biến tần ngay tại hiện trường phân xưởng (On-site Diagnostic) là kỹ năng tối quan trọng của anh em bảo trì. Khả năng “bắt bệnh” chính xác trong vòng 10 – 15 phút không chỉ giúp nhà máy tiết kiệm hàng trăm triệu đồng chi phí dừng dây chuyền (Downtime) mà còn bảo vệ thiết bị tránh khỏi nguy cơ cháy nổ lan truyền.

Dưới đây là cẩm nang kinh nghiệm chẩn đoán nhanh biến tần tại hiện trường được hệ thống hóa theo quy trình chuẩn của các kỹ sư chuyên gia:

Khi tiếp cận một biến tần đang báo lỗi hoặc dừng hoạt động, anh em tuyệt đối không được hành động theo cảm tính. Hãy thực hiện nghiêm ngặt theo quy trình “Nhìn – Ngửi – Đo – Thử” dưới đây:

Bước 1: Quan sát trực giác (Nhìn & Ngửi)

Chưa cần dùng đến đồng hồ đo, các dấu hiệu trực quan tại hiện trường có thể cung cấp đến 40% thông tin pan bệnh:

• Màn hình hiển thị: Xem biến tần đang báo mã lỗi gì (OC, SC, OV, UV, GF…). Màn hình có bị chớp nháy, mất nét hay tối đen hoàn toàn không?

• Hệ thống đèn báo: Đèn LED chỉ báo trạng thái nguồn (Power), đèn báo lỗi (Fault), hoặc đèn cảnh báo điện áp cao (Charge) trên bo mạch có sáng không?

• Ngửi mùi đặc trưng: Ghé sát các khe tản nhiệt của biến tần xem có mùi khét nồng đặc trưng của nhựa cháy (chết cuộn dây quạt, cháy vỏ tụ), mùi khét đắng (nổ cháy linh kiện bán dẫn như IGBT, Diode), hoặc có khói đen, vết ám khói trên thành tủ hay không.

• Tình trạng quạt và vệ sinh: Quạt tản nhiệt có quay tự do không hay bị bám két bụi, bó cứng cơ khí? Tấm nhôm tản nhiệt phía sau có bị phủ kín bởi bụi dẫn điện (mạt sắt, bụi than, bụi vải nồm ẩm) không?

Bước 2: Đo kiểm tra “Nguội” bằng đồng hồ vạn năng (Bắt buộc)

⚠️ CẢNH BÁO AN TOÀN: Ngắt hoàn toàn át-tô-mát nguồn cấp. Chờ từ 5 – 10 phút để hệ thống tụ nguồn DC Bus xả hết điện (Đèn CHARGE tắt hẳn). Dùng đồng hồ vạn năng đo kiểm tra điện áp tại hai chân (+) và (-) của DC Bus để đảm bảo điện áp đã hạ xuống dưới 30V an toàn trước khi đo nguội.

Rút tất cả các dây nguồn vào (R, S, T) và dây ra động cơ (U, V, W) ra khỏi cầu đấu biến tần để cách ly thiết bị. Chuyển đồng hồ vạn năng về thang đo Diode để kiểm tra hai khối động lực cốt lõi:

1. Kiểm tra khối Chỉnh lưu đầu vào (Diode Bridge)

Khối này nắn dòng điện xoay chiều thành dòng một chiều cấp cho DC Bus.

• Đo vế Dương (+): Đặt que Đen của đồng hồ vào chân dương (+) của DC Bus. Lần lượt đưa que Đỏ vào 3 chân nguồn vào R, S, T.

  • Kết quả chuẩn: Đồng hồ phải hiển thị giá trị điện áp rơi của Diode (khoảng 0.3V – 0.6V) và cân bằng nhau ở cả 3 chân.

  • Đảo ngược que đo: (Đỏ vào chân (+), Đen vào R, S, T)  rightarrow Đồng hồ phải báo hở mạch (OL / không thông).

• Đo vế Âm (-): Đặt que Đỏ của đồng hồ vào chân âm (-) của DC Bus. Lần lượt đưa que Đen vào 3 chân R, S, T.

  • Kết quả chuẩn: Đồng hồ hiển thị thông số tương tự từ 0.3V – 0.6V.

  • Đảo ngược que đo: Đồng hồ phải báo hở mạch (OL).

📌 Kết luận nhanh: Nếu có bất kỳ hướng đo nào mà đồng hồ báo trở kháng bằng 0 (kèm tiếng còi kêu “tít”) rightarrow Cầu Diode đã bị chết chập. Nếu báo hở mạch (OL) ở cả hai chiều đo rightarrow Diode bị chết đứt mạch.

2. Kiểm tra khối Ngh nghịch lưu đầu ra (Module IGBT)

Khối này đóng cắt dòng điện từ DC Bus xuất ra motor.

• Đo vế Dương (+): Đặt que Đen của đồng hồ vào chân dương (+) của DC Bus. Lần lượt đưa que Đỏ vào 3 chân ngõ ra U, V, W.

  • Kết quả chuẩn: Đồng hồ hiển thị giá trị điện áp rơi khoảng 0.3V – 0.6V ổn định và cân bằng. Đảo ngược que đo phải báo hở mạch (OL).

• Đo vế Âm (-): Đặt que Đỏ của đồng hồ vào chân âm (-) của DC Bus. Lần lượt đưa que Đen vào 3 chân U, V, W.

  • Kết quả chuẩn: Đồng hồ hiển thị trị số từ 0.3} – 0.6V cân bằng. Đảo ngược que đo phải báo hở mạch (OL).

📌 Kết luận nhanh: Nếu đo giữa chân (+) hoặc (-) ra các chân U, V, W mà kim đồng hồ về 0 hoặc còi kêu liên tục rightarrow IGBT biến tần đã bị đánh thủng hoàn toàn (Chết chập công suất). Lúc này biến tần chắc chắn sẽ báo lỗi SC hoặc dập MCCB nguồn ngay khi đóng điện.

Bước 3: Khoanh vùng cách ly hệ thống phụ tải (Motor và Cơ khí)

Nếu kết quả đo nguội ở Bước 2 cho thấy Diode và IGBT hoàn toàn bình thường, nhưng khi vận hành máy vẫn báo lỗi OC, OL, GF, OPL, anh em cần tiến hành khoanh vùng cách ly:

• Chạy không tải động cơ: Giữ nguyên dây motor cắm vào biến tần nhưng tháo khớp nối cơ khí (dây cu-roa, trục hộp số) để động cơ quay tự do. Nếu chạy tốt rightarrow Lỗi do hệ thống cơ khí bị kẹt bi, quá tải, bó hông.

• Chạy không tải biến tần: Tháo hoàn toàn 3 dây U, V, W của motor ra khỏi biến tần. Phát lệnh chạy (Start) và tăng tần số lên tối đa 50Hz.

  • Dùng đồng hồ vạn năng chuyển sang thang đo điện áp xoay chiều V AC, đo lần lượt các cặp ngõ ra của biến tần (U-V, V-W, W-U). Điện áp xuất ra phải hoàn toàn cân bằng (Ví dụ cùng đạt 380V ở tần số 50Hz.

  • Nếu biến tần chạy tốt, áp ra đều: \rightarrow Biến tần hoàn toàn bình thường. Pan bệnh nằm ở dây cáp động lực bị rò rỉ hoặc động cơ bị om cuộn dây/chạm vỏ. Hãy dùng đồng hồ Mega đo cách điện motor (chuẩn phải > 5M Omega.

  • Nếu biến tần vẫn báo lỗi ngay cả khi đã rút xích motor: rightarrow Bản thân phần cứng bên trong biến tần đã bị lỗi (hỏng cảm biến dòng Hall, lỗi mạch Driver kích xung hoặc lỗi board mạch điều khiển báo lỗi ảo).

Bước 4: Kiểm tra “Động” và phân tích các thông số vận hành

Nếu biến tần vẫn lên nguồn và cho phép chạy thử, anh em hãy tận dụng chính các hàm giám sát trực tiếp trên bàn phím biến tần để chẩn đoán:

• Giám sát dòng điện ngõ ra (Current Monitoring): Bật hàm hiển thị dòng điện (A). Quan sát dòng điện của máy khi mang tải. Nếu dòng điện thực tế vọt cao sát ngưỡng định mức rồi máy ngắt báo lỗi OL rightarrow Hệ thống bị quá tải thực tế. Nếu dòng điện hiển thị rất nhỏ hoặc bằng 0 nhưng máy vẫn báo lỗi OC rightarrow Hỏng mạch cảm biến dòng hoặc lỗi board điều khiển biến tần.

• Giám sát điện áp DC Bus (Voltage Monitoring): Bật hàm hiển thị điện áp một chiều (V).

  • Ở chế độ nghỉ, áp DC Bus chuẩn phải đạt khoảng 540V – 560V (với nguồn vào 380V).

  • Nếu khi động cơ giảm tốc, áp này vọt lên trên 750V – 800V rồi ngắt báo lỗi OV rightarrow Hệ thống chưa lắp điện trở xả hoặc hỏng mạch hãm phanh (Braking Unit).

  • Nếu khi động cơ bắt đầu tăng tốc kéo tải, áp DC Bus bị tụt sâu xuống dưới 400V rồi máy ngắt báo lỗi UV rightarrow Lưới điện nguồn bị sụt áp, mất pha dòng điện đầu vào, hoặc rơ-le/Thyristor nạp tụ bị hỏng tiếp điểm, buộc dòng qua điện trở hạn dòng gây sụt áp nội bộ.

Bảng tra cứu nhanh giải pháp xử lý sự cố tại hiện trường

💡 Mẹo nhỏ từ thực tế: Anh em bảo trì nên lưu sẵn các file tài liệu hướng dẫn (Manual) của các dòng biến tần thường dùng trong máy điện thoại. Khi máy báo các mã lỗi đặc thù của hãng, việc tra cứu chính xác sơ đồ ký hiệu chân tín hiệu ngoại vi sẽ giúp tiết kiệm tối đa thời gian mò mẫm đấu nối dây điều khiển.

Bảng so sánh chi phí và hiệu ích: Sửa chữa tại CNCZONE so thay mới hoàn toàn

🎯 Nhận định thực tế từ Chuyên gia: Phương án thay mới chỉ thực sự tối ưu đối với các dòng biến tần công suất nhỏ (dưới 5.5 kW) do giá thành máy mới thấp, hoặc các thiết bị đã quá cũ bị cháy nát nổ sập trên 80% phần cứng không còn khả năng phục hồi. Đối với hệ thống truyền động công suất lớn, sửa chữa là giải pháp kinh tế và nhanh chóng nhất để đưa nhà máy trở lại quỹ đạo sản xuất.

Chào anh, rất vui được hỗ trợ CNCZONE hoàn thiện nội dung giới thiệu dịch vụ. Để bài viết đạt hiệu quả chuyển đổi cao nhất, cấu trúc dưới đây được thiết kế chuẩn SEO, tập trung làm nổi bật năng lực sửa chữa đa dòng máy và khẳng định vị thế chuyên gia đầu ngành tại khu vực Miền Bắc.

Dịch vụ sửa chữa biến tần chuyên nghiệp tất cả các hãng tại CNCZONE

Trong hệ thống tự động hóa nhà máy, biến tần đóng vai trò là “trái tim” điều khiển toàn bộ hệ thống truyền động điện. Khi biến tần gặp sự cố, cả dây chuyền sản xuất sẽ lập tức bị tê liệt, gây thiệt hại lớn về kinh tế.

Với hơn 15 năm kinh nghiệm chuyên sâu trong lĩnh vực phần cứng điện tử công nghiệp, CNCZONE  tự hào là đơn vị uy tín hàng đầu tại Miền Bắc, chuyên cung cấp dịch vụ sửa chữa, phục hồi phần cứng biến tần công suất lớn cho tất cả các thương hiệu trên thị trường.

CNCZONE sửa chữa dứt điểm các mã lỗi nặng trên biến tần

Chúng tôi sở hữu đội ngũ kỹ sư chuyên gia cùng trang thiết bị đo đạc hiện đại (máy đo sóng Oscilloscope, máy đo trở kháng chuyên dụng), cam kết bắt đúng bệnh, sửa tận gốc các pan bệnh phần cứng phức tạp:

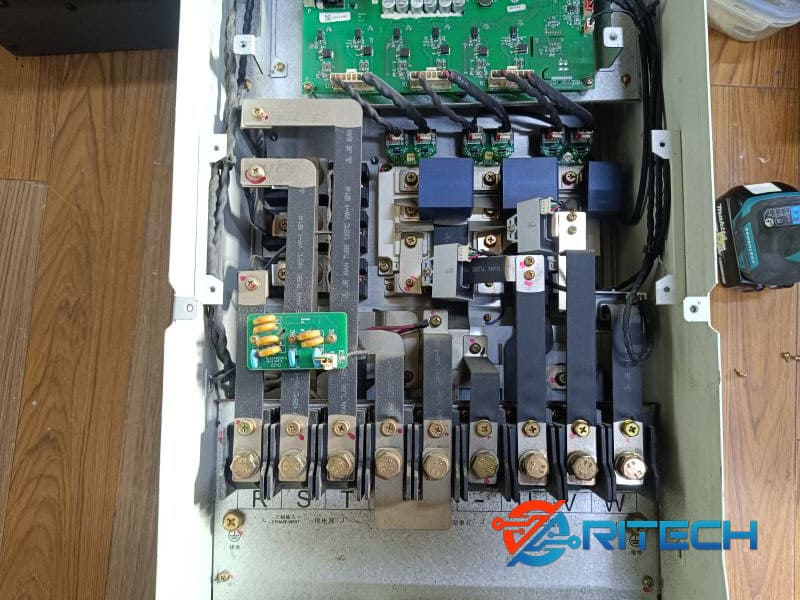

• Lỗi chập nổ công suất: Thay thế module IGBT biến tần, chỉnh lưu cầu Diode bị chập cháy do ngắn mạch tải hoặc quá nhiệt.

• Lỗi mạch kích xung (Driver): Phục hồi bo mạch Driver kích chân G IGBT, thay thế IC cách ly quang (Optocoupler), sửa lỗi mất xung kích.

• Lỗi khối nguồn xung (Switching Power Supply): Xử lý triệt để tình trạng biến tần mất nguồn hoàn toàn, màn hình tối đen, sụt nguồn nuôi +24V, +15V, +5V}.

• Lỗi bo điều khiển & CPU: Ép lại chip vi xử lý (CPU/DSP), nạp lại dữ liệu Firmware lỗi, thay thế IC bộ nhớ (EEPROM/Flash).

• Sửa lỗi hệ thống cảnh báo: Khắc phục lỗi quá dòng (OC), lỗi quá áp (OV), thấp áp (UV), quá nhiệt (OH), mất pha (IPL/OPL), lỗi chạm đất (GF), lỗi truyền thông (CE/BUS).

Danh mục thương hiệu biến tần CNCZONE chuyên sửa chữa

Nhờ kho linh kiện chính hãng sẵn có và sơ đồ mạch (Schematic) chuẩn của các hãng, CNCZONE nhận sửa chữa tất cả các dòng biến tần từ phổ thông đến đặc chủng:

Sửa chữa biến tần Nhật Bản & Hàn Quốc (Độ bền cao, mạch phức tạp)

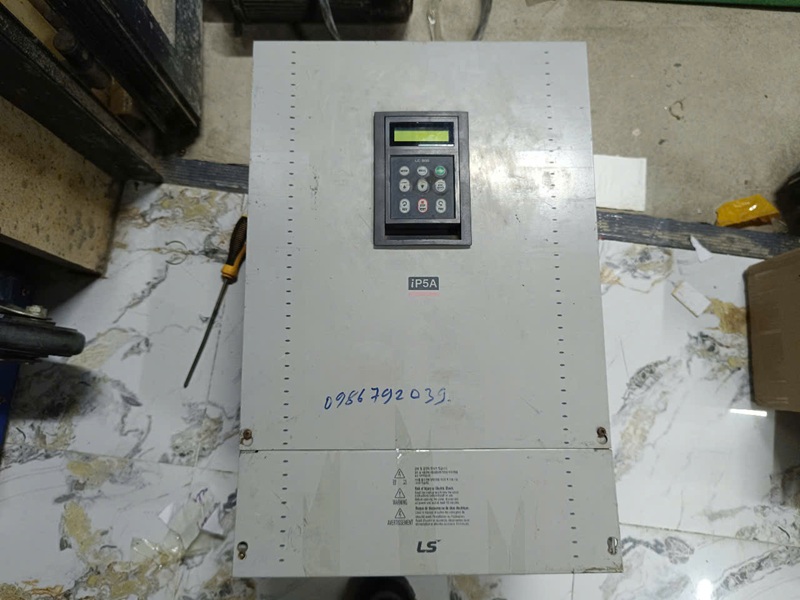

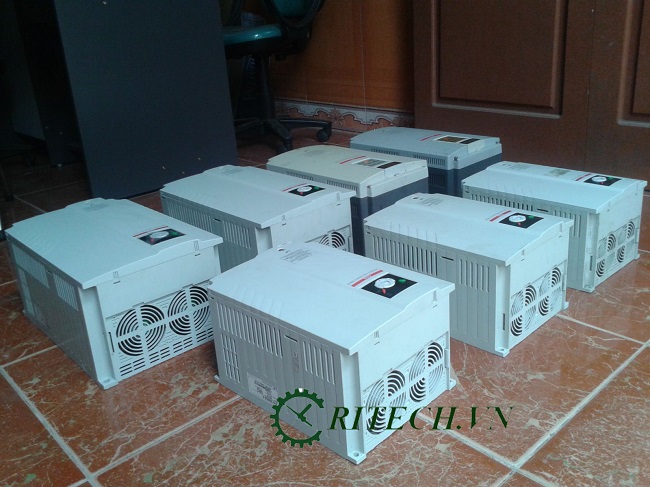

• Biến tần LS: Chuyên trị các dòng SV-iG5A, iS7 (Sửa nhanh mã lỗi thyristor, lỗi khởi động mềm dòng công suất lớn từ 30kW đến hàng trăm kW).

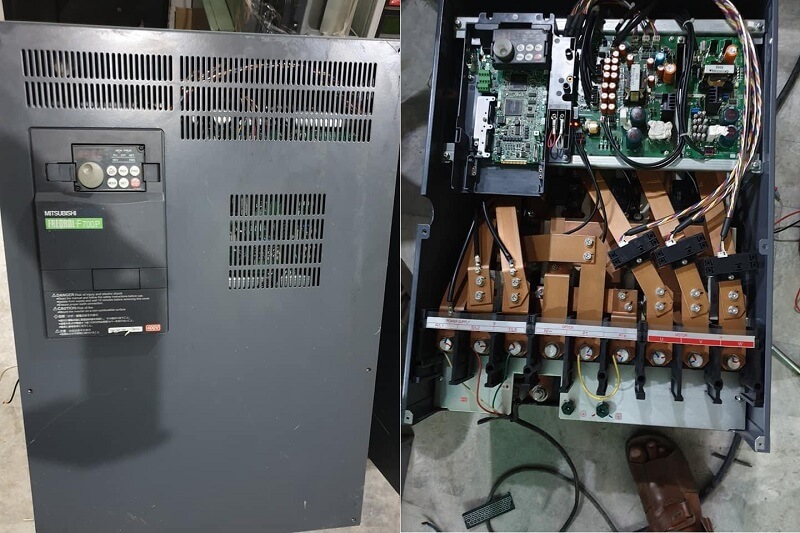

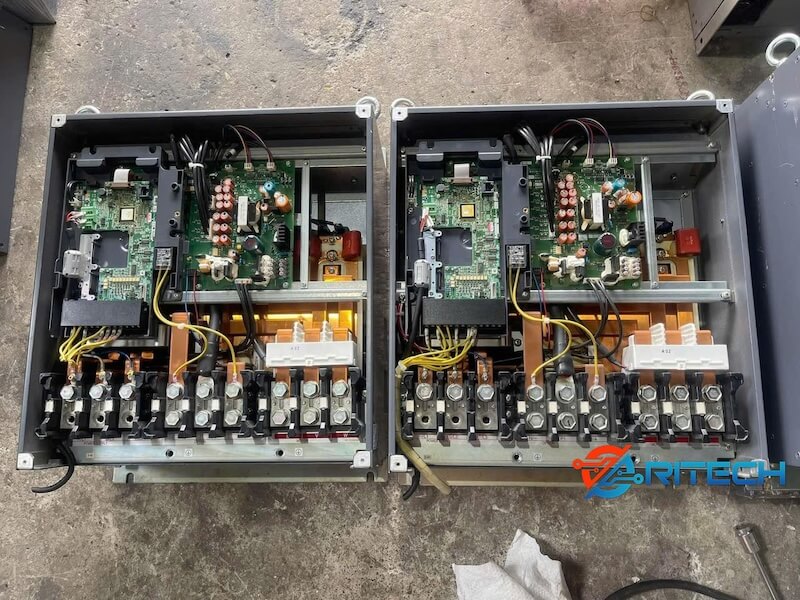

• Biến tần Mitsubishi: Các dòng FR-A800, F800, E800, D700… (Sửa lỗi báo áp ảo, chết công suất).

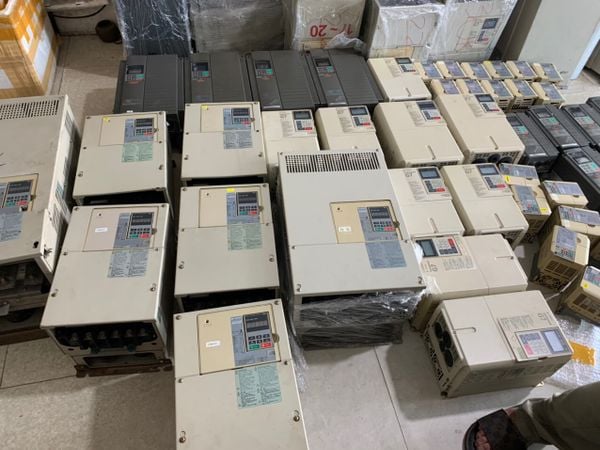

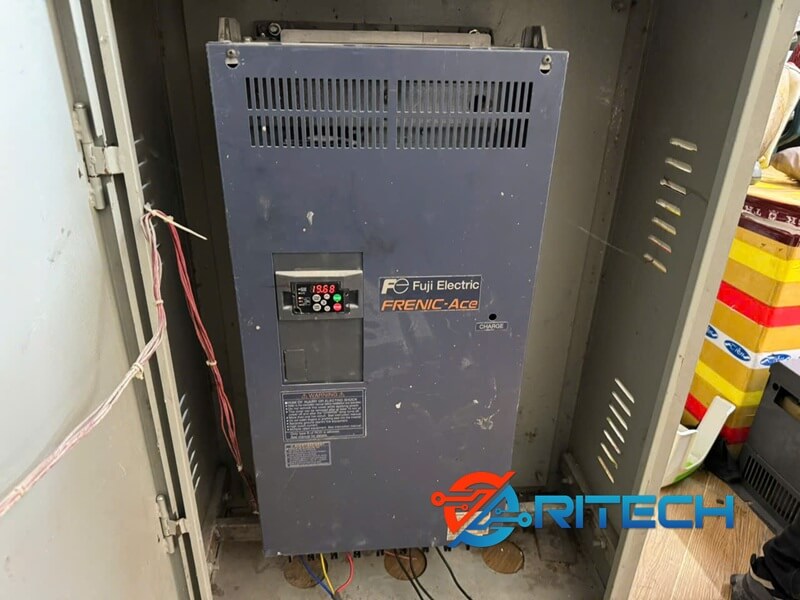

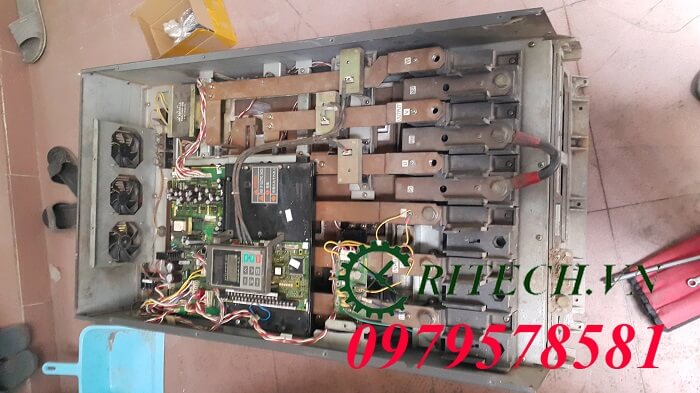

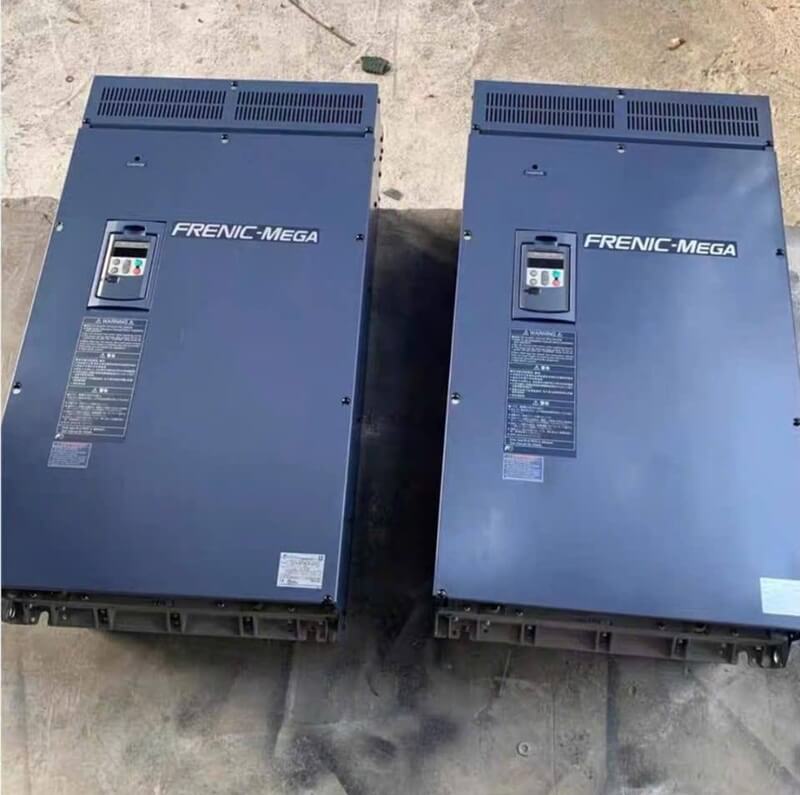

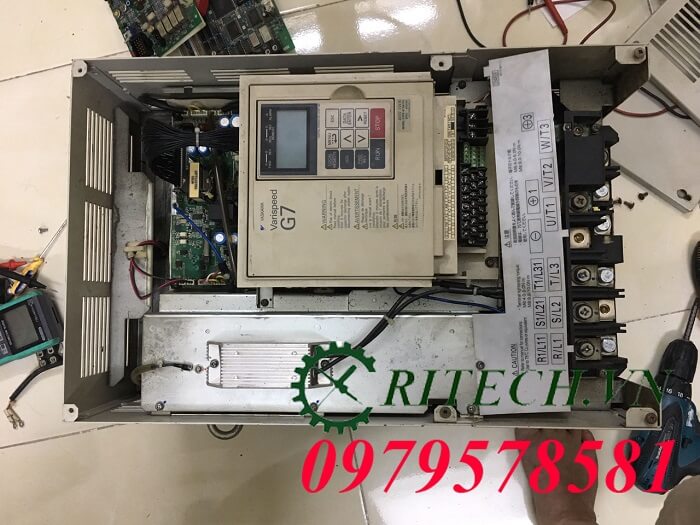

• Biến tần Fuji & Yaskawa: Các dòng Fuji Frenic Mega, Frenic Multi, Yaskawa A1000, V1000, E1000…

Sửa chữa biến tần Châu Âu & Mỹ (Tiêu chuẩn kỹ thuật cao)

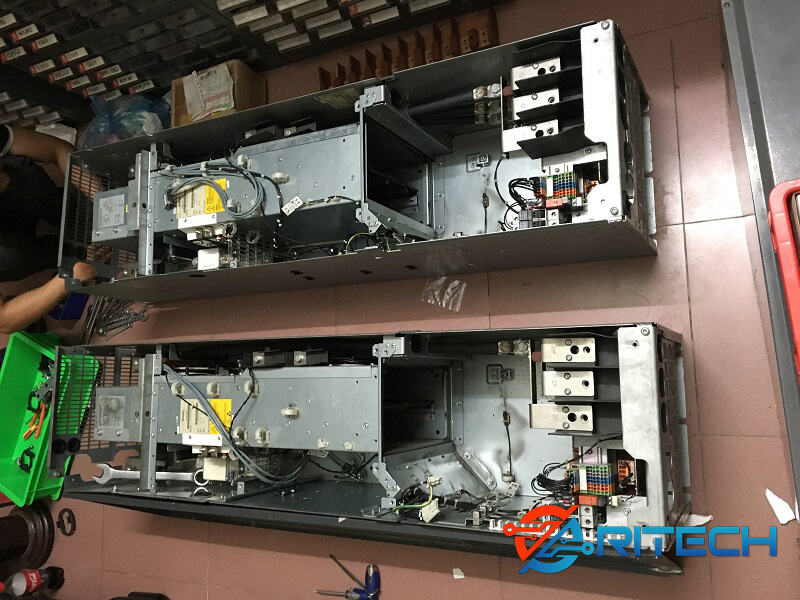

• Biến tần Siemens: Các dòng SINAMICS V20, G120, G120C, Micromaster 440… (Sửa lỗi truyền thông Profibus, lỗi bo mạch trung tâm).

• Biến tần ABB: Dòng ACS355, ACS550, ACS580, ACS800, ACS880…

• Biến tần Schneider & Danfoss: Schneider Altivar (ATV312, ATV61, ATV71, ATV320…), Danfoss VLT HLFC, VLT Aqua…

Sửa chữa biến tần Trung Quốc & Đài Loan (Dòng tải phổ thông)

• Biến tần Frecon: Chuyên sâu dòng Frecon FR500A tải nặng (90kW/110kW), khắc phục nhanh lỗi nổ tụ nguồn và hỏng rơ-le nạp chậm.

• Biến tần Delta & INVT: Delta VFD-B, VFD-M, INVT GD20, GD200A, CHV100…

Tại sao hàng trăm nhà máy lựa chọn sửa chữa biến tần tại CNCZONE ?

✅ Linh kiện nhập khẩu chính hãng 100%

Chúng tôi tuyệt đối không sử dụng linh kiện cũ tháo máy hay linh kiện kém chất lượng. Toàn bộ IGBT, Diode, IC điều khiển, tụ hóa chịu nhiệt (105 độ C) đều được nhập khẩu trực tiếp từ các hãng bán dẫn danh tiếng: Infineon, Semikron, Fuji, Mitsubishi.

✅ Tiết kiệm đến 70% chi phí bảo trì

Thay vì bỏ ra hàng chục, hàng trăm triệu đồng để đặt mua một bộ biến tần mới từ nước ngoài, giải pháp phục hồi phần cứng tại CNCZONE giúp doanh nghiệp giữ lại đến 70% – 80% ngân sách, phục hồi máy đạt độ ổn định 95% – 98% so với máy mới.

✅ Xử lý thần tốc – Có thể lấy ngay trong ngày

Hiểu được áp lực dừng tiến độ sản xuất (Downtime) của nhà máy, chúng tôi sở hữu quy trình kiểm tra nhanh. Với các pan bệnh khẩn cấp, kỹ sư của CNCZONE có khả năng hỗ trợ tại hiện trường hoặc xử lý tại trung tâm và bàn giao ngay trong ngày cho khách hàng khắp khu vực Miền Bắc.

✅ Quy trình kiểm soát kỹ thuật nghiêm ngặt 7 bước

Mọi thiết bị sau khi thay thế linh kiện đều phải trải qua bước đo dạng sóng xung kích bằng máy hiện sóng Oscilloscope để đảm bảo mạch Driver cân bằng, sau đó đưa vào buồng test tải thực tế kéo motor dòng lớn liên tục trước khi bàn giao. Bo mạch luôn được phun một lớp sơn keo cách điện, chống ẩm chuyên dụng (Conformal Coating) để bảo vệ thiết bị trong môi trường nhà xưởng khói bụi, nồm ẩm.
