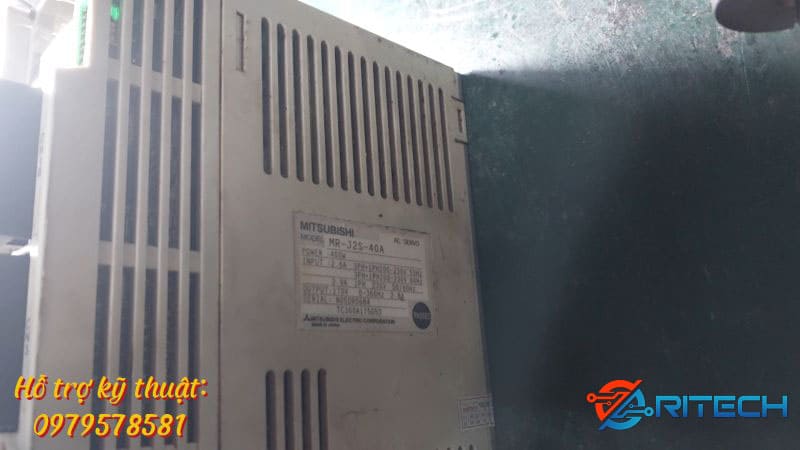

Sửa servo Mitsubishi MR-J2S-40A lỗi AL-17 cho hệ thống cấp phôi tự động máy CNC tại Bắc Ninh

Hiện tượng lỗi AL-17 trên servo Mitsubishi MR-J2S-40A là gì?

Trên dòng driver Mitsubishi MR-J2S-40A, mã AL.17 (ký hiệu đầy đủ trên tài liệu kỹ thuật của hãng là Alarm 17 – Board Error 2) là mã lỗi cảnh báo sự cố nghiêm trọng liên quan trực tiếp đến phần cứng bo mạch điều khiển và hệ thống xử lý trung tâm (CPU) bên trong driver.

Khác với các lỗi ngoại vi thông thường (như lỗi quá tải cơ khí hay lỗi đứt dây cáp), AL.17 là một lỗi nội bộ (Internal Fault). Khi mã lỗi này xuất hiện, nó đồng nghĩa với việc bộ vi xử lý thông minh của driver đã phát hiện ra sự bất thường trong quá trình tự kiểm tra (Self-check) các dữ liệu và mạch chức năng cốt lõi, không đảm bảo an toàn để tiếp tục vận hành.

Các hiện tượng và dấu hiệu nhận biết trực tiếp trên hệ thống

Khi bộ servo MR-J2S-40A trong hệ thống cấp phôi tự động gặp lỗi AL.17, người vận hành máy CNC có thể dễ dàng nhận biết qua các hiện tượng lâm sàng sau:

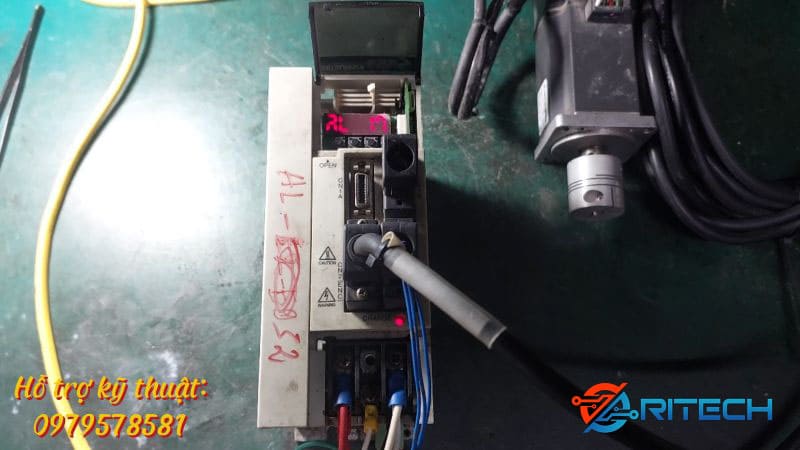

• Màn hình LED hiển thị mã lỗi lập tức: Ngay khi vừa bật nguồn tủ điện (hoặc sau vài phút máy CNC vận hành), màn hình hiển thị LED 7 đoạn ở mặt trước driver MR-J2S-40A sẽ nhấp nháy liên tục ký tự “AL” và “17”.

• Mất lực giữ động cơ (Mất Servo On): Đèn trạng thái hiển thị của driver sẽ chuyển sang chế độ báo lỗi (đèn cảnh báo Alarm đỏ hoặc ngắt tín hiệu sẵn sàng). Trục motor servo điều khiển cơ cấu đẩy phôi hoặc băng tải sẽ bị mất hoàn toàn lực giữ từ tính (bị khóa trục), lúc này dùng tay có thể xoay hoặc đẩy trục cơ khí một cách dễ dàng.

• Hệ thống cấp phôi đóng băng: Trên màn hình điều khiển máy CNC hoặc màn hình cảm ứng HMI của bộ cấp phôi tự động sẽ hiển thị thông báo lỗi đồng bộ: “Servo Alarm”, “Axis Error” hoặc kích hoạt lệnh dừng khẩn cấp Emergency Stop. Toàn bộ chu trình cấp phôi bị dừng lại hoàn toàn.

• Không thể Reset bằng phương pháp thông thường: Đây là đặc điểm “kiên cố” nhất của lỗi AL.17. Kỹ thuật viên không thể xóa mã lỗi này bằng cách nhấn nút Reset trên bàn phím CNC/HMI. Ngay cả khi tắt nguồn điện tổng của tủ máy đi, chờ vài phút rồi bật lại, mã lỗi AL.17 vẫn sẽ ngay lập tức xuất hiện trở lại trên mặt driver.

Bản chất kỹ thuật của lỗi AL.17 bên trong bo mạch

Để hiểu sâu về mặt kỹ thuật, lỗi AL.17 (Board Error 2) xuất hiện khi cấu trúc mạch điều khiển điện tử của MR-J2S-40A gặp phải một trong các sự cố phân rã sau:

1. Lỗi bộ nhớ EEPROM (Flash Memory): Đây là nơi lưu trữ toàn bộ dữ liệu cấu hình hệ thống (Parameter) bao gồm thông số dòng điện, giới hạn tốc độ, tỷ số truyền cơ khí và các hằng số bù loop vị trí. Khi CPU không thể đọc hoặc ghi dữ liệu vào con chip nhớ này do chíp bị “chết” hoặc lỗi checksum, driver sẽ báo AL.17.

2. Lỗi bộ nhớ tĩnh RAM: Bộ vi xử lý không thể thực hiện các phép toán điều khiển thời gian thực (Real-time) do phân vùng nhớ RAM nội bộ bị lỗi vật lý hoặc bị xung đột dữ liệu logic.

3. Lỗi mạch chuyển đổi tín hiệu A/D (Analog-to-Digital Converter): Mạch chuyển đổi các giá trị dòng điện phản hồi từ pha motor (đo qua điện trở Shunt hoặc cảm ứng từ Hall) về dạng số (Digital) để CPU xử lý bị sai lệch biên độ voltage hoặc mất tín hiệu tuyến tính.

4. Lỗi xung nhịp (Clock Error): Thạch anh dao động tạo nhịp cho CPU bị sai tần số hoặc mạch phân chia xung nhịp bị nhiễu cao tần, khiến CPU hoạt động sai lệch chu kỳ tính toán điều khiển kích mở các cổng IGBT.

Nguyên nhân phổ biến gây lỗi AL-17 trên servo MR-J2S-40A

Qua quá trình sửa chữa thực tế hàng trăm bộ driver Mitsubishi MR-J2S-40A tại các nhà máy ở Bắc Ninh, CNCZONE đã tổng hợp và phân loại các nguyên nhân cốt lõi gây ra lỗi AL.17 (Board Error 2).

Vì đây là dòng driver đã có tuổi đời khai thác sâu (nhiều thiết bị đã vận hành liên tục từ 10 – 15 năm), các linh kiện bán dẫn và mạch in chịu tác động rất lớn từ môi trường sản xuất. Các nguyên nhân phổ biến nhất bao gồm:

1. Lão hóa và chết linh kiện bán dẫn theo thời gian (Tuổi thọ linh kiện)

Đây là nguyên nhân khách quan và phổ biến nhất đối với dòng MR-J2S:

• Hỏng chip nhớ EEPROM / RAM nội bộ: Các chip nhớ lưu trữ chương trình tham số (Parameter) có giới hạn về số lần đọc/ghi dữ liệu và tuổi thọ hoạt động. Sau nhiều năm làm việc liên tục ở nhiệt độ cao, cấu trúc bán dẫn bên trong chip bị phá hủy, dẫn đến hiện tượng CPU không thể đọc được dữ liệu cấu hình hoặc sai lệch mã kiểm tra (Checksum Error).

• Già hóa linh kiện mạch nguồn nuôi CPU: Các tụ hóa lọc nguồn, IC ổn áp dòng điện thấp áp (5V, 3.3V, 1.2V) cấp cho CPU bị khô, phồng hoặc suy giảm dung lượng. Khi nguồn cấp bị sụt áp hoặc dâng áp bất thường, CPU sẽ bị treo hoặc hiểu sai tín hiệu và lập tức phát lệnh bảo vệ AL.17.

2. Nhiễm bẩn môi trường nhà xưởng (Dầu máy, bụi kim loại, độ ẩm)

Hệ thống cấp phôi tự động thường đặt ngay cạnh vùng cắt gọt của máy CNC, nơi có mật độ chất ô nhiễm rất cao:

• Hơi dầu cắt gọt (Coolant) và độ ẩm lọt vào tủ điện: Hơi dầu kết hợp với độ ẩm không khí bám vào bo mạch điều khiển của driver. Dầu máy có tính axit nhẹ và khả năng dẫn điện yếu, lâu ngày sẽ ăn mòn các đường mạch in (Micro-trace) siêu nhỏ hoặc tạo ra các “cầu dẫn điện” gây chập, rò rỉ điện áp giữa các chân IC, chíp xử lý.

• Bụi mịn kim loại: Trong quá trình gia công, bụi từ xỉ sắt, nhôm, đồng bay lơ lửng và bị quạt tản nhiệt hút vào bên trong driver. Khi bụi kim loại bám dày trên bo mạch mặt trên (board điều khiển), chúng gây ngắn mạch trực tiếp các đường bus truyền dữ liệu giữa CPU và mạch chuyển đổi tín hiệu A/D.

3. Nhiễu điện từ trường cao tần (EMI) và xung sét lưới điện

Mạch điều khiển trung tâm của MR-J2S-40A cực kỳ nhạy cảm với sự biến động của dòng điện:

• Xung nhiễu từ các thiết bị công nghiệp nặng: Trong nhà xưởng tại các KCN thường có máy hàn xung, máy kích dòng, máy chấn tôn hoặc các bộ biến tần công suất lớn không được cách ly tốt. Xung nhiễu cao tần dội ngược về lưới điện hoặc cảm ứng qua dây tín hiệu, đánh thủng các cổng cách ly quang (Optocoupler) hoặc làm rối loạn thuật toán xử lý của CPU.

• Điện áp lưới không ổn định: Sự tăng giảm điện áp đột ngột do mất pha, sụt áp lưới khi nhà xưởng khởi động máy lớn làm cho các bộ lọc nhiễu của driver quá tải, xung điện lọt qua tầng bảo vệ phá hủy mạch ADC (mạch chuyển đổi Analog sang Digital).

4. Quá nhiệt hệ thống (Thermal Stress)

• Tủ điện không đảm bảo giải nhiệt: Quạt tản nhiệt của driver hoặc quạt thông gió của tủ điện máy CNC bị hỏng, lọc bụi bị tắc nghẽn khiến nhiệt độ bên trong tủ tăng cao (vượt quá 55 độ C).

• Nhiệt độ cao kéo dài làm biến tính lớp keo cách điện trên bo mạch, làm nứt các mối hàn chì chân chip (bong chân IC do giãn nở nhiệt liên tục) và đẩy nhanh quá trình hỏng hóc của các linh kiện logic nhạy cảm.

Tóm lại từ CNCZONE: Lỗi AL.17 đa phần xuất phát từ sự kết hợp giữa hiện tượng lão hóa linh kiện tự nhiên và môi trường vận hành khắc nghiệt. Để xử lý dứt điểm lỗi này, kỹ thuật viên bắt buộc phải can thiệp sâu vào phần cứng điện tử (đo kiểm vi mạch, thay thế linh kiện dán SMD, nạp lại bộ nhớ) chứ không thể khắc phục bằng các mẹo vệ sinh hay reset phần mềm thông thường.

Ảnh hưởng của lỗi AL-17 đến hệ thống cấp phôi tự động máy CNC

Khi driver Servo Mitsubishi MR-J2S-40A nhảy mã lỗi AL.17, toàn bộ hệ thống cấp phôi tự động (Auto Bar Feeder/Auto Loader) sẽ lập tức bị “tê liệt”. Vì đây là lỗi phần cứng hệ thống nghiêm trọng (Board Error 2) xuất hiện ngay tại đầu não điều khiển của driver, các hệ lụy mà nó kéo theo đối với dây chuyền sản xuất máy CNC tại nhà máy là cực kỳ lớn.

1. Đình trệ toàn bộ chu trình gia công tự động (Downtime máy)

Hệ thống cấp phôi tự động và máy CNC vận hành dựa trên nguyên lý đồng bộ hóa tín hiệu interlock (khóa lẫn).

• Cắt chuỗi tín hiệu an toàn: Ngay khi báo lỗi AL.17, driver sẽ lập tức ngắt lệnh Servo Ready (tín hiệu báo hệ thống sẵn sàng). Bộ điều khiển trung tâm (PLC) của hệ thống cấp phôi khi mất tín hiệu này sẽ phát lệnh dừng khẩn cấp (Emergency Stop) dội về mạch điều khiển máy CNC.

• Đóng băng dây chuyền: Máy CNC lập tức dừng chu kỳ cắt gọt (Cycle Stop) do không có phôi mới được nạp vào, hoặc cơ cấu đẩy phôi không thể rút về vị trí an toàn. Toàn bộ dây chuyền sản xuất rơi vào trạng thái đóng băng, gây lãng phí thời gian và làm giảm nghiêm trọng hiệu suất thiết bị tổng thể (OEE) của nhà máy.

2. Nguy cơ hư hỏng cơ khí và phá hủy dao cụ

Lỗi AL.17 khiến driver ngắt hoàn toàn dòng điện cấp cho motor (trạng thái Servo Off), làm mất lực giữ từ tính của trục động cơ:

• Sai lệch tọa độ phôi: Nếu lỗi xảy ra đúng lúc cơ cấu đang đẩy phôi vào vấu kẹp (Chuck) của máy tiện CNC, lực quán tính hoặc tải trọng cơ khí có thể làm trục đẩy bị trôi tự do, dẫn đến việc phôi bị đặt sai vị trí tọa độ (X, Y hoặc Z).

• Gãy dao, hỏng đồ gá: Khi máy CNC tiếp tục chu trình đóng vấu kẹp và đưa dao vào cắt gọt theo chương trình lập trình sẵn, sự sai lệch vị trí phôi (phôi bị đẩy chưa tới hoặc quá sâu) sẽ dẫn đến va quẹt mạnh. Hậu quả là làm mẻ, gãy dao cụ chuyên dụng, phá hủy đồ gá kẹp, hoặc nghiêm trọng hơn là làm lệch tâm trục chính (Spindle) của máy CNC – một lỗi sửa chữa cực kỳ tốn kém.

3. Làm tăng tỷ lệ phế phẩm (Hủy hàng loạt sản phẩm)

Đối với các dòng máy CNC chạy phôi thanh tự động liên tục phục vụ cho các đơn hàng xuất khẩu, tính đồng nhất của hành trình cấp phôi là yếu tố sống còn:

• Nếu mạch xử lý dữ liệu và mạch chuyển đổi A/D của driver MR-J2S-40A bị lỗi chập chờn trước khi nhảy hẳn mã AL.17, xung điều khiển vị trí sẽ bị sai lệch (mất bước).

• Cơ cấu đẩy phôi sẽ nạp phôi với các kích thước dài ngắn không đều nhau mà PLC không phát hiện kịp thời. Hệ quả là máy CNC gia công ra hàng loạt sản phẩm sai kích thước bản vẽ (phế phẩm), gây lãng phí nguyên vật liệu và tiến độ giao hàng của doanh nghiệp.

4. Gây ức chế cho vận hành viên và thiệt hại kinh tế lũy tiến

• Không thể tự khắc phục: Đối với các lỗi như quá tải (AL.50) hay thấp áp (AL.10), thợ vận hành có thể tự reset hoặc kiểm tra lại nguồn điện để chạy tiếp. Nhưng với lỗi AL.17, mọi nỗ lực tắt bật lại nguồn hay bấm nút Reset trên màn hình đều vô tác dụng.

• Thiệt hại lũy tiến: Việc máy dừng đột ngột buộc doanh nghiệp phải điều động kỹ thuật viên dừng các công việc khác để tập trung xử lý, tìm kiếm đơn vị sửa chữa bo mạch chuyên sâu. Mỗi giờ máy CNC “đắp chiếu” tại KCN Yên Phong hay Quế Võ là mỗi giờ doanh nghiệp phải chịu thiệt hại về chi phí nhân công, chi phí cơ hội và nguy cơ bị phạt chậm tiến độ đơn hàng từ đối tác.

Khuyến nghị từ CNCZONE: Khi phát hiện driver hiển thị lỗi AL.17, tuyệt đối không cố tình bật tắt nguồn liên tục để mong lỗi tự biến mất. Việc kích nguồn liên tục khi mạch điều khiển đang bị chập/lỗi nguồn nuôi có thể dẫn đến xung kích sai dòng, làm nổ lây lan sang khối công suất IGBT, khiến chi phí phục hồi thiết bị tăng cao. Hãy liên hệ ngay với các kỹ sư chuyên sâu để thực hiện bóc tách, chẩn đoán bo mạch.

Quy trình sửa chữa lỗi AL-17 tại CNCZONE

Tại CNCZONE, lỗi AL.17 (Board Error 2) trên driver Servo Mitsubishi MR-J2S-40A không được xử lý bằng các biện pháp can thiệp bề nổi. Vì đây là lỗi phần cứng hệ thống liên quan đến CPU và bộ nhớ dữ liệu, chúng tôi áp dụng một quy trình phẫu thuật vi mạch nghiêm ngặt qua 5 bước tiêu chuẩn phòng Lab nhằm khôi phục thiết bị về trạng thái nguyên bản của nhà sản xuất.

Bước 1: Tiếp nhận, bóc tách và vệ sinh công nghiệp chuyên sâu

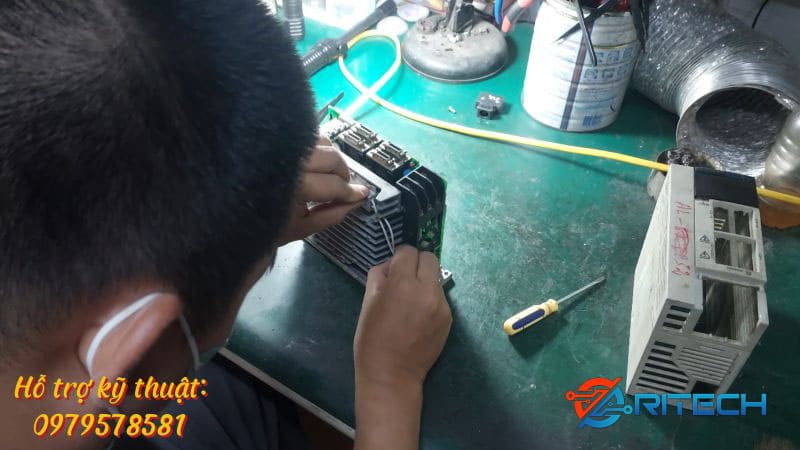

• Bóc tách bo mạch: Kỹ sư tiến hành tháo rã toàn bộ vỏ nhựa, tấm tản nhiệt nhôm và tách rời bo mạch điều khiển (board mặt trên) ra khỏi bo mạch động lực (board nguồn/công suất).

• Tẩy rửa hóa chất: Board điều khiển vi mạch được đưa vào bể tẩy rửa sử dụng dung dịch hóa chất chuyên dụng để đánh tan hoàn toàn lớp keo dầu máy, bụi kim loại mịn và mảng bám oxy hóa tích tụ ở các chân chíp dán SMD.

• Sấy nhiệt tiêu chuẩn: Sau khi làm sạch, board mạch được đưa vào tủ sấy hồng ngoại kiểm soát nhiệt độ ổn định để loại bỏ hoàn toàn độ ẩm bên trong các lớp mạch in đa lớp (Multi-layer PCB), tránh hiện tượng phóng điện khi cấp nguồn thử nghiệm.

Bước 2: Thay thế linh kiện bán dẫn và chip xử lý lỗi

• Xử lý IC nguồn nuôi CPU: Tiến hành thay thế các linh kiện đã bị suy giảm dung lượng hoặc già hóa trong mạch hạ áp như tụ hóa chịu nhiệt độ cao, IC ổn áp để đảm bảo cấp điện áp phẳng tuyệt đối 5V, 3.3V ổn định cho CPU hoạt động.

• Bóc tách và thay thế Chip nhớ/IC chức năng: * Sử dụng máy khò nhiệt kiểm soát dòng khí và nhiệt độ chuẩn để bóc tách con chip nhớ EEPROM hoặc IC khuếch đại thuật toán (mạch ADC) bị hỏng ra khỏi board mạch.

  • Hàn dán linh kiện mới chính hãng Mitsubishi/Fuji vào vị trí cũ, đảm bảo các chân chíp siêu nhỏ không bị chạm dính hay lệch sang đường mạch bên cạnh.

Bước 3: Đọc, nạp và đồng bộ hóa dữ liệu Parameter (Firmware)

• Trích xuất dữ liệu gốc: Sử dụng thiết bị đọc chíp chuyên dụng (IC Programmer) để cố gắng kết nối và trích xuất (Backup) file thông số Parameter lưu trữ trong chip nhớ cũ (nếu chip chưa chết hoàn toàn).

• Nạp lại dữ liệu chuẩn: Trong trường hợp chip nhớ cũ bị hỏng hoàn toàn dữ liệu vật lý, CNCZONE sẽ sử dụng file dữ liệu gốc chuẩn của dòng MR-J2S-40A được lưu trữ trong kho thư viện kỹ thuật của chúng tôi để nạp lại vào con chip mới.

• Đồng bộ hóa Checksum: Đảm bảo mã kiểm tra cấu trúc dữ liệu trùng khớp hoàn toàn để CPU trung tâm của driver chấp nhận dữ liệu khi khởi động, triệt tiêu tận gốc mã lỗi AL.17.

Bước 4: Gia cố mạch in và sơn phủ bảo vệ (Tropicalization)

• Hàn gia cố chân linh kiện: Sử dụng thiếc hàn chất lượng cao để đi lại các mối hàn của thạch anh dao động, các cổng cách ly quang (Optocoupler) và giắc cắm cáp dữ liệu nhằm chống tình trạng bong chân do rung lắc cơ khí từ hệ thống máy CNC dội sang.

• Sơn phủ chống bám bẩn: Bo mạch sau khi sửa xong và đo đạt thông số tĩnh đạt chuẩn sẽ được phun một lớp keo/sơn bảo vệ mạch cách điện chuyên dụng. Lớp sơn này có tác dụng chống ẩm, chống rỉ sét đường mạch và ngăn ngừa bụi kim loại hay hơi dầu cắt gọt bám vào chân chip gây tái diễn lỗi AL.17 trong tương lai.

Bước 5: Đo đạc thông số tĩnh và cấp nguồn kiểm tra an toàn

• Đo kiểm nguội an toàn: Kỹ sư sử dụng đồng hồ vạn năng kiểm tra lại trở kháng giữa các đường nguồn nuôi thấp áp với chân Mass (GND), đảm bảo không còn bất kỳ điểm ngắn mạch nào trên bo mạch vừa can thiệp.

• Cấp nguồn đóng mạch cách ly: Cấp nguồn thử nghiệm thông qua bộ nguồn dòng cách ly an toàn. Quan sát màn hình LED 7 đoạn ở mặt trước driver: Nếu màn hình hiển thị chuyển từ chớp nháy AL.17 sang hiển thị trạng thái dừng “b01” (hoặc “C01” tùy cấu hình trục), điều đó chứng tỏ CPU đã khởi động thành công, đọc được bộ nhớ hệ thống và bo mạch đã được phục hồi hoàn toàn.

Giải pháp sửa chữa servo Mitsubishi MR-J2S-40A lỗi AL-17 thay vì thay mới

Trong thực tế vận hành hệ thống cấp phôi tự động máy CNC, khi servo Mitsubishi MR-J2S-40A báo lỗi AL-17, nhiều đơn vị thường có xu hướng thay mới toàn bộ driver để đảm bảo nhanh chóng khôi phục sản xuất. Tuy nhiên, trong đa số trường hợp, giải pháp sửa chữa – phục hồi driver servo tại CNCZONE lại mang đến hiệu quả kinh tế cao hơn mà vẫn đảm bảo độ ổn định khi vận hành.

Trước hết, lỗi AL-17 thường xuất phát từ bo mạch điều khiển hoặc linh kiện điện tử bên trong driver servo, không phải lúc nào cũng hư hỏng hoàn toàn toàn bộ thiết bị. Sau khi kiểm tra chuyên sâu, nhiều trường hợp chỉ cần thay thế IC điều khiển, tụ lọc, xử lý mạch nguồn hoặc phục hồi các điểm oxy hóa trên bo mạch là có thể đưa thiết bị hoạt động ổn định trở lại.

Về chi phí, phương án sửa chữa thường tiết kiệm đáng kể so với thay mới, đặc biệt với các hệ servo Mitsubishi đời MR-J2S hiện nay có giá thay thế khá cao và đôi khi khó tìm hàng đồng bộ. Ngoài chi phí thiết bị, việc thay mới còn kéo theo chi phí cấu hình lại hệ thống, căn chỉnh lại cơ cấu cấp phôi và thời gian dừng máy, ảnh hưởng trực tiếp đến tiến độ sản xuất.

Ngoài ra, sửa chữa tại CNCZONE không chỉ dừng lại ở việc khắc phục lỗi mà còn tập trung phân tích nguyên nhân gốc gây ra AL-17, bao gồm kiểm tra motor servo, encoder, tải cơ khí và hệ thống điện trong dây chuyền cấp phôi. Điều này giúp hạn chế tối đa tình trạng lỗi tái diễn sau khi thiết bị được đưa vào vận hành lại.

Sau khi sửa chữa, servo được test tải thực tế trong điều kiện mô phỏng hệ thống cấp phôi, đảm bảo khả năng hoạt động ổn định, phản hồi chính xác và đáp ứng yêu cầu sản xuất. Nhờ đó, khách hàng vừa tối ưu được chi phí đầu tư, vừa đảm bảo hệ thống CNC hoạt động liên tục, an toàn và hiệu quả.

Lưu ý giúp hạn chế lỗi AL-17 tái diễn trong hệ thống CNC

Mã lỗi AL.17 (Board Error 2) liên quan trực tiếp đến bộ não xử lý (CPU) và chip nhớ dữ liệu của driver Mitsubishi MR-J2S-40A. Vì đây là lỗi phần cứng vi mạch nhạy cảm, sau khi thiết bị đã được CNCZONE phục hồi và gia cố bo mạch, việc duy trì một môi trường vận hành lý tưởng tại nhà xưởng là yếu tố sống còn để ngăn ngừa lỗi này tái diễn.

Dưới đây là các biện pháp kỹ thuật thực tế mà kỹ sư và vận hành viên máy CNC cần tuân thủ:

1. Kiểm soát nghiêm ngặt nhiệt độ bên trong tủ điện (Giải nhiệt hệ thống)

Nhiệt độ cao tích tụ liên tục là “kẻ thù số một” làm nứt các mối hàn chì siêu nhỏ và đẩy nhanh quá trình lão hóa của chip nhớ EEPROM.

• Bảo dưỡng hệ thống quạt thông gió: Định kỳ kiểm tra quạt làm mát của bản thân driver MR-J2S-40A và quạt hút gió tổng của tủ điện máy CNC. Nếu quạt kêu to, quay lờ đờ hoặc chết quạt, phải thay thế ngay.

• Vệ sinh tấm lọc bụi: Các tấm lưới lọc bụi ở cửa tủ điện cần được tháo ra xịt rửa/vệ sinh hàng tuần. Lưới lọc bị nghẹt bụi sẽ làm mất khả năng đối lưu không khí, biến tủ điện thành một chiếc “lò sấy” om nhiệt lên quá 50 độ C.

• Giải pháp nâng cấp: Đối với các nhà xưởng tại Bắc Ninh không có điều hòa trung tâm, vào mùa hè oi bức, doanh nghiệp nên cân nhắc lắp đặt máy làm mát tủ điện chuyên dụng (Panel Cooler) để duy trì nhiệt độ tủ luôn ổn định ở mức 25 độ C – 32 độ C.

2. Triệt tiêu hơi dầu máy và độ ẩm (Chống nhiễm bẩn vi mạch)

Hơi dầu cắt gọt (Coolant) bám vào bo mạch điều khiển lâu ngày sẽ ăn mòn đường mạch in hoặc tạo cầu dẫn điện gây chập các chân chip xử lý tín hiệu A/D.

• Giữ tủ điện luôn đóng kín: Vận hành viên thường có thói quen mở hé cửa tủ điện để “chữa cháy” khi tủ bị nóng. Đây là sai lầm tai hại vì hơi dầu máy và bụi kim loại mịn sẽ bị quạt hút trực tiếp vào, bám dày lên bo mạch servo. Luôn đảm bảo gioăng cao su cửa tủ điện còn kín khít.

• Đặt gói hút ẩm công nghiệp: Đặt các túi hút ẩm chuyên dụng bên trong tủ điện để kiểm soát độ ẩm, đặc biệt là trong giai đoạn thời tiết nồm ẩm tại miền Bắc, tránh hiện tượng ngưng tụ nước trên bề mặt mạch điện tử khi máy dừng chạy qua đêm.

3. Cách ly và triệt tiêu xung nhiễu điện từ trường (EMI)

Xung nhiễu cao tần dội từ lưới điện hoặc cảm ứng xuyên qua dây tín hiệu rất dễ làm rối loạn thuật toán xử lý dữ liệu của CPU, kích hoạt báo lỗi hệ thống AL.17 giả hoặc đánh thủng cổng mạch logic.

• Lắp bộ lọc nhiễu nguồn (Noise Filter): Bắt buộc lắp bộ lọc nhiễu nguồn ở đầu vào điện áp động lực cấp cho driver servo để triệt tiêu các xung điện áp cao tần phát ra từ máy hàn, máy chấn, máy cắt plasma bên cạnh.

• Tách biệt tuyến cáp: Dây cáp tín hiệu điều khiển (Xung/Hướng từ PLC đến cổng CN1A/CN1B) phải là loại cáp bọc chống nhiễu (Shielded Cable) và phần lưới chống nhiễu phải được nối đất (GND) chuẩn xác. Tuyệt đối không đi chung dây tín hiệu này trong cùng một máng cáp (Trunking) với các dây nguồn động lực 3 pha công suất lớn.

• Tiếp địa (Grounding) hệ thống: Đảm bảo máy CNC và hệ thống cấp phôi tự động được nối đất đạt tiêu chuẩn kỹ thuật (điện trở nối đất $< 4\,\Omega$). Tiếp địa tốt giúp xả toàn bộ dòng điện nhiễu ký sinh xuống đất một cách an toàn.

4. Đảm bảo độ ổn định của nguồn điện lưới

• Không vận hành máy khi lưới điện nhà xưởng có dấu hiệu trồi sụt áp liên tục (thường xảy ra vào các giờ cao điểm khi các nhà máy xung quanh cùng khởi động máy lớn).

• Sự dao động điện áp đột ngột vượt quá mức cho phép ($\pm 10\%$) sẽ làm quá tải mạch nguồn xung bảo vệ của driver, khiến điện áp nuôi CPU (5\V, 3.3V) bị gợn sóng, gây treo vi xử lý và nhảy lỗi AL.17.

5. Định kỳ bảo dưỡng cơ khí hệ thống cấp phôi

• Nếu hệ thống vít me, băng tải hoặc thanh dẫn hướng của bộ cấp phôi tự động bị khô dầu, rỉ sét hoặc kẹt cơ khí, motor servo sẽ phải gồng lực kéo để vượt qua ma sát.

• Dù cơ cấu bảo vệ quá tải (AL.50) chưa kịp nhảy, việc motor liên tục hoạt động sát giới hạn dòng điện sẽ làm tầng công suất tỏa nhiệt lượng cực lớn truyền ngược lên bo mạch điều khiển mặt trên, gián tiếp làm giảm tuổi thọ của các linh kiện logic xung quanh. Định kỳ tra mỡ bôi trơn và kiểm tra độ trơn tru của cơ cấu cơ khí đẩy phôi.

Dịch vụ sửa servo Mitsubishi tại Bắc Ninh và các khu công nghiệp lân cận

Bắc Ninh hiện là thủ phủ công nghiệp trọng điểm của miền Bắc với mật độ dày đặc các nhà máy sản xuất linh kiện điện tử, cơ khí chính xác, và lắp ráp ô tô. Trong các dây chuyền này, driver và motor Servo Mitsubishi (đặc biệt là các dòng đời MR-J2S, MR-J3, MR-J4, MR-JE) được sử dụng phổ biến để điều khiển các cơ cấu trục máy CNC, cánh tay robot, và hệ thống cấp phôi tự động.

Nhằm đáp ứng nhu cầu xử lý sự cố khẩn cấp, bảo vệ tiến độ sản xuất liên tục cho các doanh nghiệp, CNCZONE cung cấp dịch vụ sửa chữa Servo Mitsubishi hỏa tốc, phủ sóng toàn bộ các khu công nghiệp (KCN) trên địa bàn tỉnh Bắc Ninh và các vùng lân cận.

1. Phạm vi dịch vụ hỗ trợ hỏa tốc tại các KCN Bắc Ninh

CNCZONE bố trí đội ngũ kỹ sư ứng trực và phương tiện di chuyển linh hoạt, sẵn sàng có mặt tận nơi để khảo sát, kiểm tra hoặc giao nhận thiết bị lỗi tại tất cả các khu công nghiệp trọng điểm:

• KCN Yên Phong I & II (Yên Phong): Trung tâm sản xuất lớn với các tập đoàn công nghệ và chuỗi cung ứng linh kiện điện tử. CNCZONE hỗ trợ xử lý nhanh các dòng driver từ $400\text{W}$ (như MR-J2S-40A) đến các dòng công suất lớn phục vụ máy CNC.

• KCN Quế Võ I, II & III (Quế Võ): Nơi tập trung nhiều xưởng cơ khí phụ trợ và chế tạo khuôn mẫu chuẩn xác. Chúng tôi chuyên trị các lỗi mất bước, lệch tọa độ phôi, lỗi encoder (AL.16) hay lỗi bo điều khiển (AL.17) tại đây.

• KCN Tiên Sơn (Tiên Du & Từ Sơn): Khu vực có nhiều nhà máy sản xuất bao bì, thực phẩm và tiêu dùng sử dụng servo điều khiển băng tải xích, dao cắt bay.

• KCN VSIP Bắc Ninh (Từ Sơn): Yêu cầu rất khắt khe về thời gian dừng máy và tiêu chuẩn kỹ thuật linh kiện thay thế. CNCZONE đáp ứng đầy đủ năng lực vi mạch đạt chuẩn ISO.

• KCN Đại Đồng – Hoàn Sơn & KCN Thuận Thành: Hỗ trợ kiểm tra, cách ly lỗi nguội và lỗi động trực tiếp trên tủ điện máy công nghiệp.

2. Mở rộng dịch vụ sang các khu vực lân cận Bắc Ninh

Không chỉ giới hạn trong địa phận tỉnh Bắc Ninh, với lợi thế vị trí tiếp giáp trục giao thông huyết mạch, CNCZONE còn cung cấp giải pháp sửa chữa đồng bộ cho các KCN lân cận thuộc các tỉnh:

• Tỉnh Bắc Giang: Hỗ trợ các nhà máy tại KCN Quang Châu, KCN Vân Trung, KCN Đình Trám… xử lý hỏa tốc các lỗi chập công suất IGBT (AL.32), sụt áp mạch động lực (AL.10) do chạy quá tải.

• Thành phố Hà Nội: Phục vụ các doanh nghiệp tại KCN Thăng Long (Đông Anh), KCN Quang Minh (Mê Linh), KCN Sài Đồng (Long Biên).

• Tỉnh Hải Dương & Hưng Yên: Tiếp nhận thiết bị qua các tuyến xe hỏa tốc hoặc cử kỹ sư chạy trực tiếp xuống các nhà máy nằm dọc quốc lộ 5 (KCN Phố Nối A & B, KCN Thăng Long II, KCN Đại An).

3. Lợi thế cạnh tranh của CNCZONE tại thị trường Bắc Ninh

Giữa rất nhiều đơn vị sửa chữa điện tử công nghiệp, CNCZONE luôn là lựa chọn hàng đầu của các kỹ sư trưởng và quản đốc nhà máy tại Bắc Ninh nhờ vào những giá trị cốt lõi:

• Có mặt nhanh chóng – Khảo sát tận nơi: Khách hàng tại Bắc Ninh chỉ cần gọi điện, kỹ sư của chúng tôi sẽ hỗ trợ chẩn đoán từ xa qua video hoặc trực tiếp đến xưởng tháo dỡ thiết bị trong vòng 1-2 giờ đối với các ca bệnh khẩn cấp.

• Linh kiện sẵn kho – Sửa chữa trong ngày: CNCZONE sở hữu kho linh kiện dán SMD, IC Drive, Module công suất IGBT và chíp nhớ EEPROM chuyên dụng cho dòng Mitsubishi, giúp việc sửa chữa lỗi (như AL.17 của mã MR-J2S-40A) hoàn thành ngay trong ngày, khách hàng không phải chờ đợi nhập hàng.

• Đồ gá test tải đồng bộ: Chúng tôi có đầy đủ hệ thống motor test tiêu chuẩn từ dòng HC-KFS, HC-MFS cho đến HF-KP, HF-MP. Servo sau khi sửa xong được ép chạy thử có tải, kiểm tra dòng điện tiêu thụ thực tế trên phần mềm MR Configurator trước khi bàn giao lại cho nhà máy.

• Giải pháp kinh tế tối ưu: Giúp doanh nghiệp cắt giảm từ 65% – 70% chi phí so với phương án mua mới thiết bị lỗi thời khan hiếm hoặc nâng cấp hệ thống cồng kềnh.

4. Cam kết dịch vụ từ CNCZONE

* Minh bạch báo giá: Kiểm tra kỹ lưỡng, báo đúng bệnh, đúng giá linh kiện, không phát sinh chi phí sau khi đã thỏa thuận.

* Bảo hành uy tín: Dán tem bảo hành từ 03 đến 06 tháng cho tất cả các thiết bị sửa chữa.

* Đồng hành kỹ thuật: Hỗ trợ lắp đặt, căn chỉnh tham số (Parameter) và bàn giao chạy thử cùng công nhân vận hành cho đến khi máy ra sản phẩm đạt chất lượng tiêu chuẩn.
