Sửa chữa bo điều khiển SCR GLP6L V2.0 máy hàn điểm lỗi không ra dòng hàn

Nguyên nhân kỹ thuật khiến bo điều khiển SCR GLP6L V2.0 không ra dòng hàn

Bo mạch GLP6L V2.0 điều khiển dòng hàn bằng cách xuất xung kích mở các Thyristor (SCR) công suất lớn theo chu kỳ thời gian rất ngắn (tính bằng mili-giây). Khi máy vẫn lên nguồn, cơ cấu kẹp (khí nén hoặc bàn đạp cơ) vẫn hoạt động nhưng không có dòng hàn xuất hiện tại mỏ hàn, nguyên nhân thường xuất phát từ các lỗi kỹ thuật cốt lõi sau:

Lỗi khối mạch kích xung (Drive Circuit) và Opto cách ly

Đây là nguyên nhân phổ biến nhất. Vi xử lý trên bo vẫn ra lệnh hàn, nhưng tín hiệu này không thể truyền đến chân kích ($G$) của SCR.

• Hỏng Optocoupler (Opto cách ly quang): Các IC cách ly (như TLP250, MOC3021…) bị “già hóa” hoặc đánh thủng, khiến tín hiệu điều khiển bị ngắt quãng hoàn toàn.

• Chết Transistor/Mosfet đệm: Các linh kiện khuếch đại dòng kích trước khi đưa vào chân SCR bị chập hoặc đứt, dẫn đến xung kích không đủ biên độ để mở SCR.

Hỏng hóc tại linh kiện công suất (Thyristor / SCR)

SCR là linh kiện trực tiếp đóng cắt dòng điện xoay chiều cực lớn để cấp cho biến áp hàn.

• Mất khả năng kích mở: SCR bị lỗi nội tại, dù có xung kích vào chân $G$ nhưng tiếp điểm chính ($A-K$) vẫn đóng băng, không cho dòng điện đi qua.

• Chập/Đứt hoàn toàn: Trường hợp SCR bị đứt (open-circuit), mạch động lực bị hở hoàn toàn và dòng hàn biến mất.

Lỗi mạch phát hiện điểm dòng bằng 0 (Mạch Sync / Zero-Crossing)

Để kích mở SCR một cách an toàn và chính xác, bo GLP6L V2.0 bắt buộc phải có một mạch nhận biết thời điểm điện áp lưới đi qua điểm 0V (Zero-Crossing) nhằm đồng bộ hóa.

• Nếu các điện trở hạ áp dòng cao (thường là các điện trở sứ, điện trở vạch công suất lớn) bị tăng trị số hoặc đứt, hoặc IC so sánh (LM358, LM393…) trong khối này bị hỏng, vi xử lý sẽ không nhận được tín hiệu đồng bộ. Do không xác định được thời điểm an toàn, vi xử lý sẽ tự động khóa, không xuất xung kích để bảo vệ hệ thống.

Sụt áp nguồn cấp trước hoặc lỗi IC vi điều khiển trung tâm

• Nguồn cấp trước bị nhiễu/sụt áp: Khối nguồn xung hoặc nguồn tuyến tính trên bo (tạo ra điện áp +5V cho vi xử lý, +12V/+24V cho mạch kích) bị khô tụ lọc, chết IC nguồn. Nguồn sụt áp khiến vi xử lý bị treo hoặc dòng kích không đủ khỏe để kích mở linh kiện công suất.

• Lỗi chương trình hoặc chết IC vi xử lý: Mặc dù hiếm gặp hơn, nhưng nếu IC tổng bị lỗi cổng IO (Input/Output) xuất lệnh, bo mạch sẽ mất hoàn toàn khả năng điều khiển.

Lỗi từ hệ thống ngoại vi và tiếp xúc

• Hỏng biến áp xung (Gate Trigger Transformer): Biến áp cách ly xung kích từ bo mạch đến chân SCR bị cháy cuộn dây hoặc chạm chập.

• Lỏng giắc hoặc đứt dây tín hiệu: Các giắc cắm điều khiển dòng (giắc kích chân, giắc biến trở chỉnh dòng/thời gian) bị oxy hóa, lỏng lẻo do máy rung lắc mạnh trong quá trình sản xuất, khiến bo mạch không nhận được lệnh “START”.

Quy trình kiểm tra và sửa chữa chuyên nghiệp bo mạch GLP6L V2.0 tại CNCZONE

Tại CNCZONE, mọi bo điều khiển SCR GLP6L V2.0 lỗi không ra dòng hàn đều được xử lý theo một quy trình kỹ thuật nghiêm ngặt, chuẩn hóa 5 bước. Điều này đảm bảo bắt đúng bệnh, xử lý tận gốc nguyên nhân lỗi và tuyệt đối không xảy ra tình trạng “sửa mò” làm hư hỏng thêm mạch in.

Bước 1: Tiếp nhận thiết bị, vệ sinh và đo nguội khảo sát

• Vệ sinh công nghiệp: Sử dụng dung dịch chuyên dụng tẩy sạch bụi bẩn, bụi kim loại và dầu mỡ bám trên bề mặt bo mạch GLP6L V2.0 – tác nhân chính gây rò điện và chập mạch.

• Kiểm tra ngoại quan: Dưới kính lúp chuyên dụng, kỹ thuật viên tiến hành soi kỹ các vết cháy nổ linh kiện, phồng tụ điện, thối chân mạch in do oxy hóa hoặc bong tróc mối hàn do máy hàn điểm rung lắc mạnh.

• Đo nguội sơ bộ: Sử dụng đồng hồ vạn năng (Multimeter) để đo kiểm tra ngắn mạch ở khối nguồn cấp trước, kiểm tra các diode, transistor đệm và đặc biệt là đo thông mạch các vế của linh kiện công suất Thyristor/SCR.

Bước 2: Đo đạc động bằng máy hiện sóng (Oscilloscope) để cô lập vùng lỗi

• Cấp nguồn cách ly an toàn: Khác với việc sửa chữa thông thường, CNCZONE sử dụng bộ nguồn cách ly chống giật và chống chập để cấp điện nuôi cho bo mạch điều khiển hoạt động độc lập trên bàn kỹ thuật.

• Bắt sóng xung kích: Kỹ thuật viên sử dụng máy hiện sóng (Oscilloscope) chuyên dụng để đo tín hiệu đầu ra tại chân vi xử lý, chân vào/ra của Opto cách ly và dạng sóng tại cổng kích ($G-K$) của SCR.

• Cô lập vùng lỗi: Việc xem biên độ và tần số xung trên đồ thị giúp kỹ thuật viên xác định chính xác lỗi do mất xung từ IC tổng, do mạch cách ly quang bị “già”, hay do mạch đồng bộ pha ($0\text{V}$ – Zero Crossing) không hoạt động để đưa ra phương án xử lý ngay.

Bước 3: Tiến hành thay thế linh kiện lỗi bằng linh kiện chính hãng

• Rã linh kiện lỗi chuẩn kỹ thuật: Sử dụng trạm hàn/khò kiểm soát nhiệt độ chính xác để nhấc linh kiện hỏng ra khỏi bo mạch, đảm bảo không làm bong tróc hay đứt đường mạch in nhiều lớp của bo GLP6L V2.0.

• Thay thế linh kiện chất lượng cao: CNCZONE cam kết thay thế linh kiện (IC nguồn, Opto, Transistor, SCR…) hàng chính hãng, có thông số chịu tải, chịu nhiệt tốt hơn hoặc bằng linh kiện nguyên bản của nhà sản xuất.

• Gia cố mạch in: Hàn lại toàn bộ các chân linh kiện công suất lớn bị rạn nứt do rung lắc và phủ một lớp sơn bọc mạch bảo vệ chống ẩm, chống bụi kim loại xâm nhập sau khi sửa xong.

Bước 4: Test giả lập mạch điều khiển trên bàn kỹ thuật

• Lắp tải giả lập: Sau khi thay thế linh kiện, bo mạch sẽ được kết nối với hệ thống tải giả lập (gồm công tắc chân, biến trở chỉnh dòng/thời gian và đèn led giả lập mỏ hàn).

• Kiểm tra chức năng: Kỹ thuật viên tiến hành kích hoạt lệnh hàn liên tục nhiều lần, thay đổi các thông số dòng (Current) và thời gian (Timer) trên bo mạch để kiểm tra xem xung kích SCR có thay đổi biên độ và độ rộng một cách chính xác theo cài đặt hay chưa.

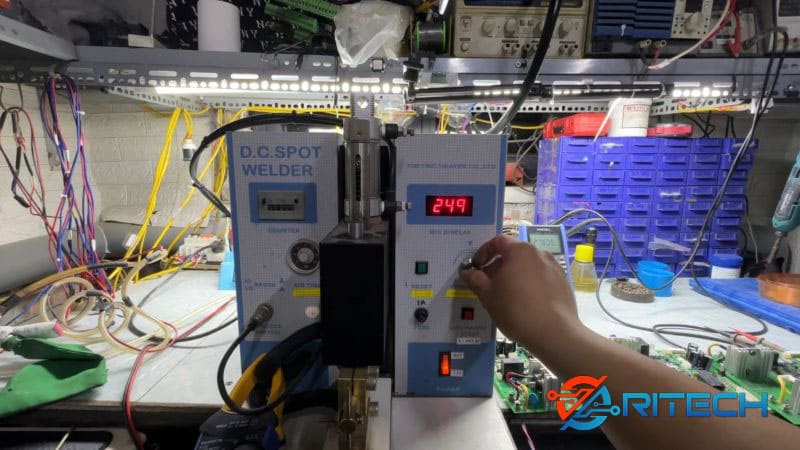

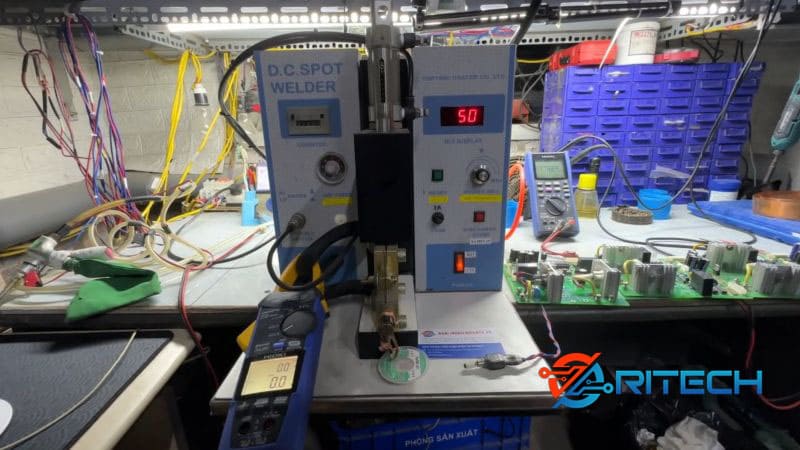

Bước 5: Lắp đặt vào máy, thử tải thực tế và nghiệm thu

• Kết nối đồng bộ: Bo mạch GLP6L V2.0 được lắp trả lại vào máy hàn điểm của khách hàng, kết nối chuẩn xác với biến áp xung, hệ thống van khí nén và khối công suất động lực.

• Thử tải trên phôi thực tế: Tiến hành bấm hàn thử nghiệm trực tiếp trên các tấm phôi thép/inox với các độ dày khác nhau. Kiểm tra độ ngấu của mối hàn, độ ổn định của dòng điện và đảm bảo máy không còn hiện tượng mất dòng hay dính dòng.

• Bàn giao và nghiệm thu: Dán tem bảo hành của CNCZONE, vệ sinh máy sạch sẽ và bàn giao lại thiết bị hoàn chỉnh cho khách hàng cùng các hướng dẫn vận hành an toàn.

Dưới đây là bảng so sánh chi tiết giữa việc Sửa chữa bo mạch GLP6L V2.0 tại CNCZONE và Mua bo mạch mới để bạn có cái nhìn trực quan nhất trước khi đưa ra quyết định:

Cam kết dịch vụ và chính sách bảo hành tại CNCZONE

Để khách hàng hoàn toàn yên tâm khi gửi gắm bo điều khiển SCR GLP6L V2.0 sửa chữa tại trung tâm, CNCZONE áp dụng những cam kết dịch vụ vàng cùng chính sách bảo hành minh bạch, trách nhiệm cao nhất:

Cam kết dịch vụ vàng từ CNCZONE

• 100% Linh kiện chính hãng: CNCZONE tuyệt đối nói không với linh kiện giả, linh kiện kém chất lượng. Mọi IC nguồn, Opto cách ly, Transistor đệm hay Thyristor/SCR thay thế trên bo GLP6L V2.0 đều là hàng chính hãng, có thông số kỹ thuật và độ chịu tải cao, đảm bảo mạch hoạt động bền bỉ dưới áp lực sản xuất lớn.

• Bắt đúng bệnh – Báo đúng giá: Quy trình đo kiểm bằng máy hiện sóng hiện đại giúp kỹ thuật viên định vị chính xác linh kiện lỗi. CNCZONE cam kết báo giá trung thực một lần duy nhất trước khi sửa, tuyệt đối không vẽ thêm bệnh, không phát sinh chi phí ẩn sau khi hoàn thành.

• Không “sửa mò”, giữ nguyên vẹn bo mạch: Chúng tôi tôn trọng nguyên lý mạch của nhà sản xuất. Cam kết sửa chữa thẩm mỹ, không làm bong tróc mạch in, không hoán đổi hay làm thất lạc linh kiện trên bo mạch của khách hàng.

• Bảo mật thông tin & Hỗ trợ 24/7: Mọi thông tin về thiết bị, thông số kỹ thuật dây chuyền của nhà xưởng đều được bảo mật. Đội ngũ kỹ sư luôn sẵn sàng tư vấn kỹ thuật trực tuyến để hỗ trợ khách hàng xử lý các sự cố ngoại vi bất cứ lúc nào.

Chính sách bảo hành uy tín, trách nhiệm

Điều kiện áp dụng bảo hành: Bo mạch GLP6L V2.0 còn nguyên vẹn tem bảo hành của CNCZONE; không bị nứt vỡ, cháy nổ do sét đánh, ngập nước hoặc do bên thứ ba can thiệp sai kỹ thuật vào giắc cắm động lực.
