Sửa chữa biến tần LS

Sửa chữa biến tần LS IS7 SV0750iS7-4NO 75kw cho trạm xử lý nước thải tại Hà Nội

CNCZONE chuyên cung cấp dịch vụ sửa chữa biến tần LS IS7 cho các nhà máy sản xuất, hệ thống xử lý nước thải, trạm bơm công nghiệp, dây chuyền sản xuất tự động và nhiều lĩnh vực công nghiệp khác. Với kinh nghiệm thực tế xử lý nhiều dòng biến tần LS công suất từ nhỏ đến lớn, đặc biệt là dòng LS IS7, CNCZONE có khả năng khắc phục hiệu quả các lỗi từ đơn giản đến phức tạp trên thiết bị. Biến tần LS IS7 là dòng biến tần công suất lớn được thiết kế cho các ứng dụng tải nặng như bơm, quạt, máy nén khí, băng tải và hệ thống xử lý nước thải. Do thường xuyên hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, thiết bị có thể phát sinh các sự cố liên quan đến nguồn cấp, công suất IGBT, mạch điều khiển, quạt làm mát hoặc các lỗi bảo vệ nội bộ sau thời gian dài vận hành.

Tại CNCZONE, mỗi biến tần LS IS7 khi tiếp nhận đều được kiểm tra chuyên sâu từ khối nguồn đầu vào, mạch chỉnh lưu, tụ DC Bus, module công suất IGBT, mạch kích, bo điều khiển và các tín hiệu phản hồi vận hành. Việc kiểm tra toàn diện giúp xác định chính xác nguyên nhân gốc gây lỗi, từ đó đưa ra phương án sửa chữa phù hợp thay vì thay thế linh kiện không cần thiết. Đối với các dòng biến tần công suất lớn như LS IS7 SV0750iS7-4NO 75kW, CNCZONE áp dụng quy trình sửa chữa, chạy thử và kiểm tra tải nghiêm ngặt nhằm đảm bảo thiết bị hoạt động ổn định trước khi bàn giao. Sau sửa chữa, biến tần được kiểm tra đầy đủ các chức năng vận hành, khả năng chịu tải và độ ổn định của hệ thống công suất để đáp ứng yêu cầu làm việc liên tục trong môi trường sản xuất. Với đội ngũ kỹ thuật giàu kinh nghiệm cùng hệ thống thiết bị đo kiểm chuyên dụng, CNCZONE luôn hướng đến mục tiêu sửa đúng lỗi, phục hồi ổn định và tối ưu chi phí, giúp doanh nghiệp giảm thiểu thời gian dừng máy và kéo dài tuổi thọ thiết bị sau sửa chữa.

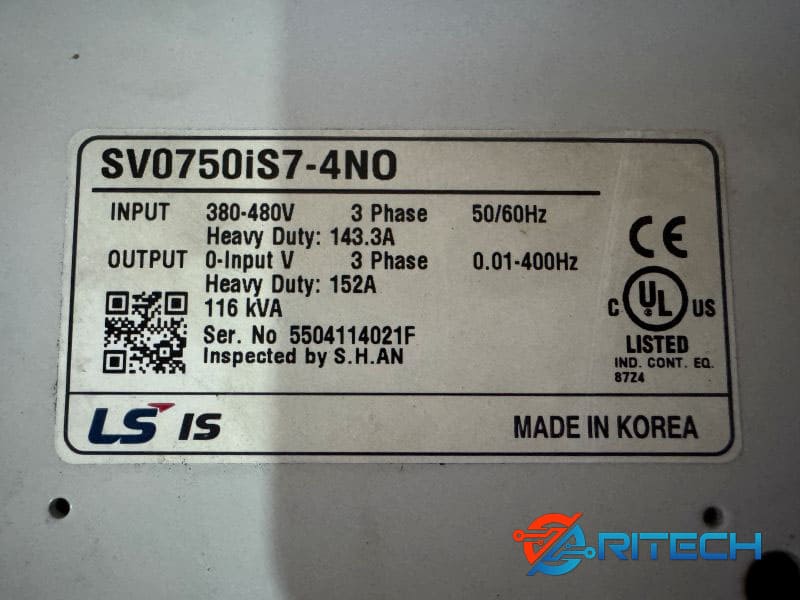

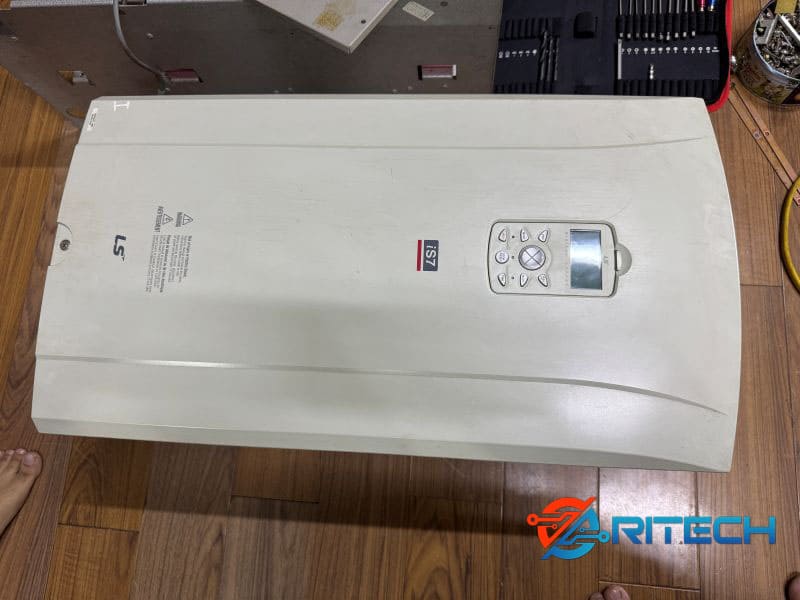

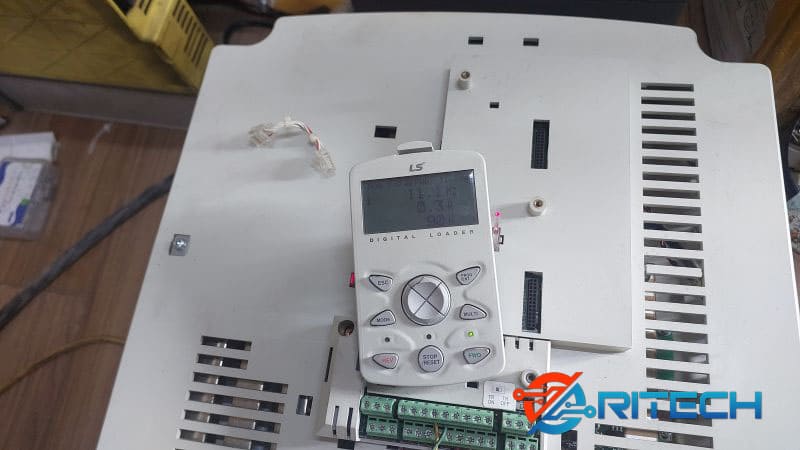

Tổng quan biến tần LS IS7 SV0750iS7-4NO 75kW trong hệ thống xử lý nước thải

Biến tần LS IS7 SV0750iS7-4NO 75kW là dòng biến tần công suất lớn được sử dụng phổ biến trong các hệ thống xử lý nước thải công nghiệp, nhà máy sản xuất, khu công nghiệp và các trạm xử lý nước tập trung. Thiết bị được thiết kế để điều khiển tốc độ động cơ xoay chiều, giúp tối ưu hóa quá trình vận hành của các thiết bị như bơm nước thải, bơm tuần hoàn, máy thổi khí, quạt hút và nhiều hệ thống truyền động công nghiệp khác. Trong một trạm xử lý nước thải, lưu lượng nước và nhu cầu xử lý thường xuyên thay đổi theo từng thời điểm. Biến tần LS IS7 cho phép điều chỉnh tốc độ động cơ linh hoạt theo nhu cầu thực tế thay vì vận hành cố định ở tốc độ tối đa. Điều này giúp hệ thống hoạt động ổn định hơn, giảm hao phí năng lượng và nâng cao hiệu quả xử lý nước thải.

Dòng LS IS7 được trang bị nhiều tính năng điều khiển hiện đại như điều khiển vector, điều khiển mô-men xoắn, khả năng khởi động mềm và các chức năng bảo vệ toàn diện cho động cơ cũng như hệ thống điện. Nhờ đó thiết bị có thể đáp ứng tốt các ứng dụng tải nặng, tải biến thiên và các hệ thống vận hành liên tục 24/24 giờ như trong ngành xử lý nước thải.

Đối với model SV0750iS7-4NO 75kW, công suất lớn cho phép điều khiển các động cơ có tải cao, đặc biệt là các máy thổi khí công suất lớn và hệ thống bơm trung tâm. Đây là những thiết bị đóng vai trò quan trọng trong việc cung cấp oxy cho bể sinh học, luân chuyển nước thải giữa các công đoạn xử lý và duy trì hoạt động ổn định của toàn bộ hệ thống.

Do thường xuyên hoạt động trong môi trường có độ ẩm cao, nhiều bụi bẩn và phải làm việc liên tục trong thời gian dài, biến tần LS IS7 có thể gặp các sự cố liên quan đến nguồn điện, quạt làm mát, tụ DC Bus, module công suất IGBT hoặc bo điều khiển. Khi xảy ra sự cố, toàn bộ hệ thống xử lý nước thải có thể bị ảnh hưởng, làm gián đoạn quá trình vận hành và phát sinh nhiều chi phí khắc phục.

Chính vì vậy, việc kiểm tra định kỳ, bảo trì đúng quy trình và xử lý kịp thời các dấu hiệu bất thường trên biến tần LS IS7 SV0750iS7-4NO đóng vai trò rất quan trọng trong việc đảm bảo hệ thống xử lý nước thải hoạt động ổn định, tiết kiệm năng lượng và duy trì hiệu quả sản xuất lâu dài.

Hiện tượng sự cố trên biến tần LS IS7 SV0750iS7-4NO tại Hà Nội

Trong quá trình vận hành hệ thống xử lý nước thải tại Hà Nội, biến tần LS IS7 SV0750iS7-4NO 75kW xuất hiện tình trạng hoạt động bất thường khiến hệ thống không thể vận hành ổn định như bình thường. Theo phản ánh từ đơn vị sử dụng, biến tần đang điều khiển động cơ bơm và thiết bị trong trạm xử lý nước thải thì đột ngột dừng hoạt động, đồng thời phát sinh cảnh báo lỗi trên màn hình điều khiển.

Trước thời điểm xảy ra sự cố, hệ thống vẫn hoạt động bình thường nhưng xuất hiện một số dấu hiệu bất thường như thời gian khởi động kéo dài hơn bình thường, động cơ vận hành không ổn định, biến tần phát nhiệt cao và đôi lúc tự động ngắt rồi khởi động lại. Sau một thời gian vận hành, thiết bị không thể tiếp tục duy trì hoạt động và chuyển sang trạng thái báo lỗi bảo vệ.

Khi sự cố xảy ra, các thiết bị quan trọng trong trạm xử lý nước thải như bơm tuần hoàn hoặc máy thổi khí bị ngừng hoạt động, làm ảnh hưởng trực tiếp đến quá trình xử lý nước. Nếu tình trạng này kéo dài, hiệu quả xử lý nước thải có thể suy giảm, gây ảnh hưởng đến toàn bộ hoạt động của hệ thống.

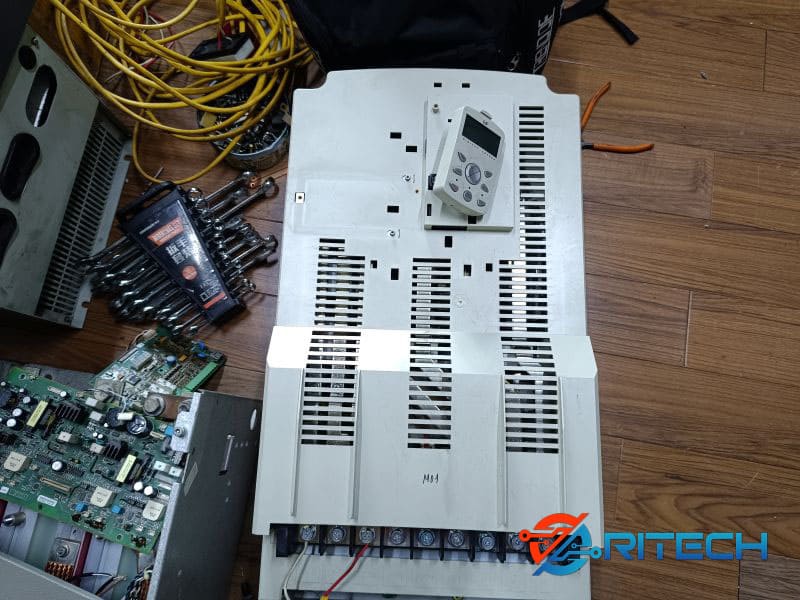

Sau khi tiếp nhận thiết bị, đội ngũ kỹ thuật CNCZONE tiến hành kiểm tra sơ bộ và ghi nhận các dấu hiệu liên quan đến khối công suất, hệ thống làm mát và bo điều khiển. Đồng thời thực hiện các bước đo kiểm nguồn điện, điện áp DC Bus, tín hiệu điều khiển và tải vận hành để xác định chính xác nguyên nhân gây ra sự cố trên biến tần LS IS7 SV0750iS7-4NO.

Việc phân tích đầy đủ hiện tượng thực tế trước khi sửa chữa giúp CNCZONE đánh giá đúng tình trạng thiết bị, tránh bỏ sót các nguyên nhân tiềm ẩn và xây dựng phương án xử lý phù hợp nhằm khôi phục hoạt động ổn định cho hệ thống xử lý nước thải của khách hàng.

Nguyên nhân phổ biến gây hư hỏng biến tần LS IS7 công suất 75kW

Biến tần LS IS7 SV0750iS7-4NO 75kW thường được sử dụng trong các ứng dụng tải nặng và vận hành liên tục như hệ thống xử lý nước thải, bơm công nghiệp, quạt công suất lớn và dây chuyền sản xuất tự động. Sau thời gian dài hoạt động, thiết bị có thể phát sinh các sự cố liên quan đến công suất, nguồn điện hoặc bo điều khiển. Dưới đây là những nguyên nhân thường gặp nhất trong quá trình sửa chữa thực tế tại CNCZONE.

• Nguồn điện đầu vào không ổn định

Điện áp tăng giảm đột ngột, mất pha, lệch pha hoặc sụt áp kéo dài là nguyên nhân phổ biến làm ảnh hưởng đến bộ chỉnh lưu và tụ DC Bus của biến tần. Tình trạng này kéo dài có thể gây hư hỏng linh kiện công suất và làm biến tần thường xuyên báo lỗi bảo vệ.

• Quá tải trong thời gian dài

Các hệ thống bơm và quạt công nghiệp thường phải hoạt động liên tục với tải lớn. Khi động cơ vận hành vượt công suất thiết kế hoặc cơ cấu cơ khí bị kẹt, biến tần phải cung cấp dòng điện cao liên tục, làm tăng nhiệt độ và gây áp lực lớn lên khối công suất IGBT.

• Hỏng quạt làm mát hoặc hệ thống tản nhiệt kém

Biến tần công suất 75kW sinh nhiệt rất lớn trong quá trình hoạt động. Khi quạt làm mát hoạt động yếu, ngừng hoạt động hoặc bộ tản nhiệt bị bám bụi dày, nhiệt độ bên trong biến tần tăng cao dẫn đến lỗi quá nhiệt hoặc hư hỏng linh kiện công suất.

• Suy giảm tụ DC Bus theo thời gian

Tụ DC Bus là linh kiện chịu tải lớn và làm việc liên tục. Sau nhiều năm vận hành, tụ có thể bị khô, giảm dung lượng hoặc tăng nội trở, làm điện áp DC Bus mất ổn định và ảnh hưởng đến toàn bộ hoạt động của biến tần.

• Hư hỏng module công suất IGBT

IGBT là linh kiện chịu trách nhiệm đóng cắt công suất cho động cơ. Quá tải, quá nhiệt, ngắn mạch đầu ra hoặc chất lượng nguồn điện không ổn định có thể làm IGBT bị chập, nổ hoặc suy giảm khả năng hoạt động.

• Môi trường vận hành khắc nghiệt

Trạm xử lý nước thải thường có độ ẩm cao, hơi hóa chất và bụi công nghiệp. Các yếu tố này có thể gây oxy hóa bo mạch, ăn mòn linh kiện điện tử và làm giảm tuổi thọ của hệ thống điều khiển bên trong biến tần.

• Sự cố từ động cơ hoặc tải bên ngoài

Động cơ bị chạm cuộn dây, giảm cách điện, bạc đạn hỏng hoặc tải cơ khí bất thường đều có thể làm biến tần làm việc trong trạng thái quá dòng liên tục. Nhiều trường hợp biến tần hỏng không phải do bản thân thiết bị mà xuất phát từ các sự cố bên ngoài hệ thống.

• Lỗi bo điều khiển và mạch tín hiệu

Sau thời gian dài sử dụng, các linh kiện trên bo điều khiển như IC nguồn, IC xử lý tín hiệu, mạch phản hồi hoặc các linh kiện SMD có thể bị suy hao. Điều này dẫn đến các hiện tượng báo lỗi bất thường, mất điều khiển hoặc không thể khởi động biến tần.

• Bảo trì không định kỳ

Nhiều hệ thống vận hành liên tục trong nhiều năm nhưng không được vệ sinh, kiểm tra quạt làm mát, đo kiểm tụ điện hoặc đánh giá tình trạng linh kiện. Đây là nguyên nhân khiến các hư hỏng nhỏ tích tụ dần và phát triển thành các sự cố nghiêm trọng.

Nhìn chung, hầu hết các trường hợp hư hỏng trên biến tần LS IS7 công suất 75kW đều liên quan đến sự kết hợp giữa tải vận hành, điều kiện môi trường, hệ thống điện và tình trạng linh kiện bên trong thiết bị. Việc kiểm tra định kỳ và xử lý sớm các dấu hiệu bất thường sẽ giúp giảm đáng kể nguy cơ dừng máy và kéo dài tuổi thọ của biến tần.

Các lỗi thường gặp trên biến tần LS IS7 CNCZONE đã xử lý thực tế

Qua quá trình hoạt động và sửa chữa thực tế cho hàng trăm bộ biến tần LS iS7 (từ các dòng công suất nhỏ đến các dòng tải nặng công suất lớn 30kW, 55kW, 75kW, 110kW… phục vụ cho hệ thống máy ép nhựa, máy băm gỗ, quạt thổi khí và bơm nước thải), đội ngũ kỹ sư tại CNCZONE đã tổng hợp các mã lỗi kinh điển và xử lý triệt để tận gốc.

Dưới đây là danh sách các lỗi thường gặp nhất trên dòng LS iS7 mà CNCZONE đã xử lý thành công trên bo mạch thực tế:

1. Nhóm Lỗi Quá Dòng Đầu Ra (Overcurrent) — Mã lỗi: OCT

Đây là pan bệnh xuất hiện với tần suất cao nhất trên dòng LS iS7 tại các nhà máy.

  • Hiện tượng thực tế: Biến tần báo lỗi OCT ngay khi vừa nhấn nút Run (động cơ chưa kịp quay) hoặc báo lỗi khi đang tăng tốc đột ngột.

  • Nguyên nhân và Thực tế xử lý tại CNCZONE:

    • Lỗi nổ/chập IGBT: Đo nguội phát hiện module công suất IGBT bị đánh thủng (ngắn mạch các cực C-E). CNCZONE tiến hành thay mới module IGBT chính hãng đúng mã, đúng dải dòng áp.

    • Lỗi mạch Driver (Mạch kích xung): Khi IGBT chập, nó thường xông ngược điện áp cao về phá hủy các IC cách ly quang (Optocoupler), điện áp kích (Gate resistors) trên bo kích. Kỹ sư CNCZONE thực hiện đo xung kích đối xứng bằng máy hiện sóng (Oscilloscope), thay thế IC Driver để đảm bảo dạng sóng vuông mở cổng IGBT chuẩn 100% trước khi lắp phần công suất vào.

    • Lỗi cảm biến dòng (Hall Sensor): Biến tần bị lỗi mạch nhận diện dòng điện, báo ảo lỗi quá dòng dù động cơ không có tải. Xử lý bằng cách thay thế cảm biến Hall hoặc sửa mạch khuếch đại thuật toán tín hiệu dòng trên bo nguồn.

2. Nhóm Lỗi Chạm Đất (Ground Fault) — Mã lỗi: GFT

Lỗi này xuất hiện rất nhiều tại các môi trường có độ ẩm cao hoặc các trạm bơm, xử lý nước thải.

  • Hiện tượng thực tế: Màn hình hiển thị GFT khi lệnh chạy hoặc khi hệ thống tăng điện áp.

  • Nguyên nhân và Thực tế xử lý tại CNCZONE:

    • Khách hàng gửi biến tần kèm theo hiện tượng báo GFT. CNCZONE tiến hành đo cách ly bo mạch công suất, phát hiện các đường mạch bảo vệ chống rò bị ẩm bám, rỉ sét chân linh kiện.

    • Sau khi khắc phục phần linh kiện rò, bo mạch được vệ sinh sóng siêu âm, sấy khô và phủ lớp keo cách điện chuyên dụng.

    • Lưu ý thực tế: Nhiều trường hợp biến tần không hỏng mà do cuộn dây motor bị phóng điện ra vỏ do ngập nước hoặc cáp ngầm bị xước vỏ. Kỹ sư CNCZONE luôn hỗ trợ khách hàng đo đạc motor bằng đồng hồ Megomet để loại trừ nguyên nhân bên ngoài.

3. Nhóm Lỗi Điện Áp DC Bus (Overvoltage / Low Voltage) — Mã lỗi: OVT / LVT

  • Lỗi Thấp Áp (LVT):

    • Hiện tượng: Màn hình chập chờn, báo LVT rồi ngắt hoặc sụt áp khi vào tải.

    • Thực tế xử lý: CNCZONE thường phát hiện nổ cầu đi-ốt chỉnh lưu đầu vào (mất pha chỉnh lưu), hỏng khởi động từ bypass (hoặc Thyristor bypass) không đóng dẫn đến dòng điện phải đi qua điện trở nạp đầu, làm cháy điện trở nạp đầu. Tiến hành thay thế Diode, thay điện trở nạp đầu và phục hồi mạch kích bypass.

  • Lỗi Quá Áp (OVT):

    • Hiện tượng: Biến tần báo lỗi OVT khi motor đang trong quá trình giảm tốc.

    • Thực tế xử lý: Do động cơ quán tính lớn (như cánh quạt thổi khí, quạt lò) biến thành máy phát điện phát ngược năng lượng về DC Bus. CNCZONE thực hiện sửa chữa mạch điều khiển phanh (Chopper Unit) tích hợp bên trong biến tần hoặc tư vấn khách hàng lắp thêm bộ điện trở xả (Braking Resistor) bên ngoài, điều chỉnh lại thời gian giảm tốc (Decel Time) phù hợp.

4. Nhóm Lỗi Quá Nhiệt & Quạt Làm Mát — Mã lỗi: OHT / FAN

  • Hiện tượng thực tế: Biến tần chạy được khoảng 10 – 20 phút thì ngắt, tỏa nhiệt rất nóng và báo OHT hoặc báo lỗi quạt trực tiếp trên bàn phím.

  • Nguyên nhân và Thực tế xử lý tại CNCZONE:

    • Hỏng quạt giải nhiệt chính: Dòng LS iS7 công suất lớn (từ 30kW trở lên) sử dụng quạt hút dòng lớn có dây phản hồi tốc độ (FB). Khi quạt khô dầu, kẹt bạc đạn hoặc hỏng mạch đếm xung bên trong quạt, biến tần sẽ khóa lỗi. CNCZONE thay thế quạt tản nhiệt chịu nhiệt độ cao chuyên dụng chuẩn hãng.

    • Cánh tản nhiệt bị nghẹt bẩn: Tiến hành tháo rời toàn bộ phần cơ khí, dùng khí nén và hóa chất tẩy rửa công nghiệp chuyên dụng để làm sạch hoàn toàn các khe nhôm tản nhiệt (Heatsink), khôi phục khả năng đối lưu không khí.

5. Nhóm Lỗi Phần Cứng Khóa Cứng (Hardware Diagnosis) — Mã lỗi: HW Diag

Đây là lỗi thuộc hàng “nặng” nhất của dòng LS iS7, khiến biến tần khóa hoàn toàn hệ thống và không cho phép bấm nút Reset thông thường.

  • Hiện tượng thực tế: Vừa cấp nguồn, chưa bấm chạy màn hình đã hiển thị HW Diag.

  • Nguyên nhân và Thực tế xử lý tại CNCZONE:

    • Lỗi này báo hiệu hệ thống giám sát của CPU phát hiện sự mất cân bằng hoặc mất điện áp nuôi ở một khối mạch chức năng nào đó (chập nguồn $5V, \pm15V, 24V$).

    • Kỹ sư CNCZONE tiến hành cô lập bo mạch nguồn (Switching Power Supply), đo kiểm tra các cuộn dây biến áp xung, các IC ổn áp và tụ lọc nguồn vi mạch. Thực hiện thay thế các linh kiện bị suy hao trị số hoặc chập mạch ngầm để đưa điện áp nuôi vi xử lý về trạng thái lý tưởng, lỗi HW Diag sẽ tự động được xóa bỏ.

6. Lỗi Mất Nguồn Hoàn Toàn (Tối Đen Màn Hình)

  • Hiện tượng thực tế: Cấp nguồn điện 3 pha vào các chân R-S-T nhưng đèn báo nguồn không sáng, màn hình Keypad tối đen, đo điện áp tại các chân ra U-V-W không có.

  • Nguyên nhân và Thực tế xử lý tại CNCZONE:

    • Đây là hậu quả của một pha chập nổ lớn bên trong làm đứt mạch động lực chính hoặc nổ chết IC nguồn ngõ vào (thường là các dòng IC nguồn Viper, UC384X…). CNCZONE xử lý bằng cách rà soát toàn bộ hệ thống nguồn cấp cấp hai, phục hồi lại các đường mạch in bị cháy đứt bằng đồng nguyên chất và thay thế IC nguồn chính hãng.

Cam kết từ CNCZONE: Mọi lỗi xảy ra trên biến tần LS iS7 sau khi xử lý tại trung tâm kỹ thuật của chúng tôi đều được kiểm thử qua quy trình nghiêm ngặt: Đo tĩnh độc lập ➔ Cấp nguồn cách ly kiểm tra xung ➔ Chạy thử motor không tải ➔ Chạy test tải giả lập dòng lớn. Thiết bị bàn giao đến tay khách hàng đảm bảo đạt độ ổn định cao nhất kèm tem bảo hành uy tín từ 03 – 06 tháng.

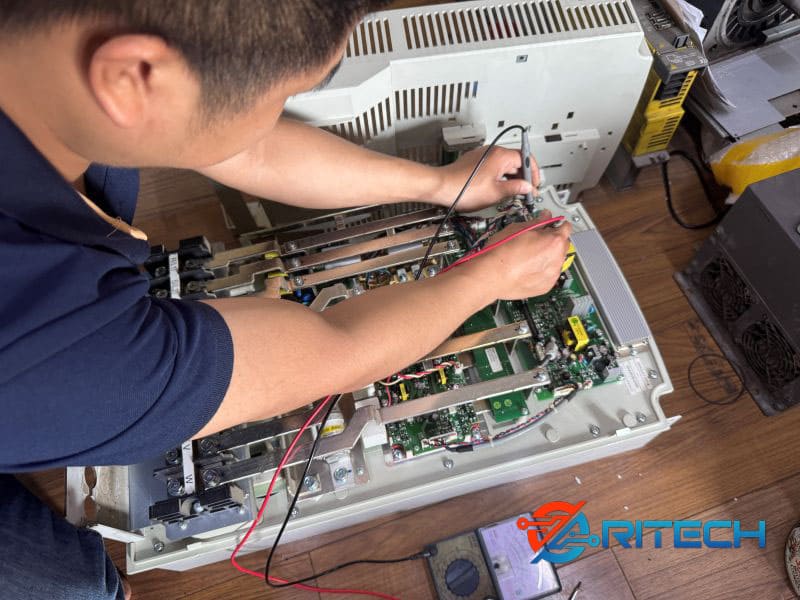

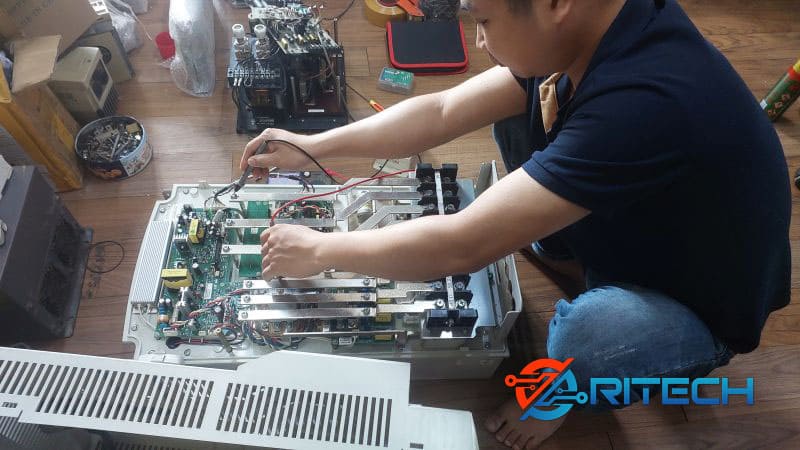

Quy trình kiểm tra và chẩn đoán biến tần LS IS7 tại CNCZONE

Tại CNCZONE, để đảm bảo biến tần LS iS7 SV0750iS7-4NO 75kW sau khi sửa chữa hoạt động bền bỉ và không bị lỗi tái diễn, các kỹ sư luôn tuân thủ nghiêm ngặt Quy trình kiểm tra và chẩn đoán 5 bước. Quy trình này đi từ tổng thể đến chi tiết, kết hợp giữa đo đạc tĩnh (đo nguội) và phân tích động (đo nóng dưới xung kích) nhằm tìm ra chính xác nguyên nhân gốc rễ gây lỗi.

BƯỚC 1: Kiểm Tra Nguồn Đầu Vào, Khối Chỉnh Lưu Và Điện Áp DC Bus

Đây là bước khảo sát hệ thống động lực đầu vào nhằm cô lập các sự cố chập mạch lớn trước khi cấp nguồn cho thiết bị.

  • Kiểm tra tĩnh khối chỉnh lưu (Diode Bridge): Sử dụng đồng hồ vạn năng ở thang đo Diode để kiểm tra tính phân cực thuận/ngược của các van chỉnh lưu giữa các chân đầu vào ($R-S-T$) với hai cực của thanh cái DC Bus ($P(+)$ và $N(-)$). Phát hiện ngay các trường hợp Diode bị đánh thủng gây ngắn mạch nguồn vào.

  • Kiểm tra hệ thống nạp đầu (Soft-charge Circuit): Đo kiểm tra điện trở hạn chế dòng kỹ thuật (Soft-charge resistor). Nếu điện trở này bị đứt hoặc rơ-le/Thyristor bypass bị kẹt không đóng sau khi nạp xong, biến tần sẽ lập tức báo lỗi thấp áp (LVT) hoặc cháy điện trở khi vào tải.

  • Đo đạc hệ thống tụ lọc nguồn DC Bus: Kiểm tra bằng mắt thường xem tụ có bị phồng, chảy hóa chất hay không. Sử dụng máy đo dung lượng và đo nội trở (ESR) chuyên dụng để xác định độ già hóa của dàn tụ. Sự sụt giảm dung lượng tụ ở dòng 75kW là nguyên nhân chính gây gợn sóng điện áp lớn, làm chập chờn hệ thống.

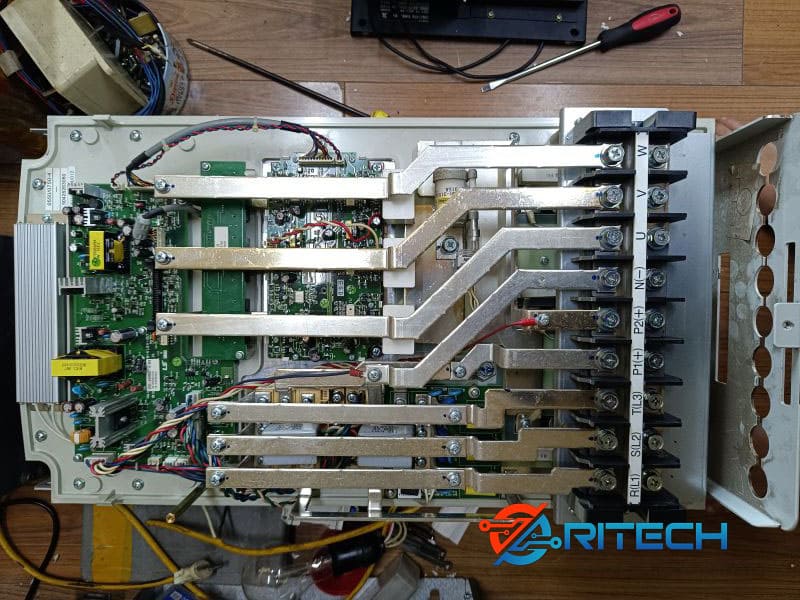

BƯỚC 2: Kiểm Tra IGBT Công Suất, Mạch Kích Và Hệ Thống Làm Mát

Khối nghịch lưu IGBT là trái tim điều khiển tốc độ động cơ, nhưng cũng là nơi chịu áp lực dòng, áp và nhiệt độ lớn nhất.

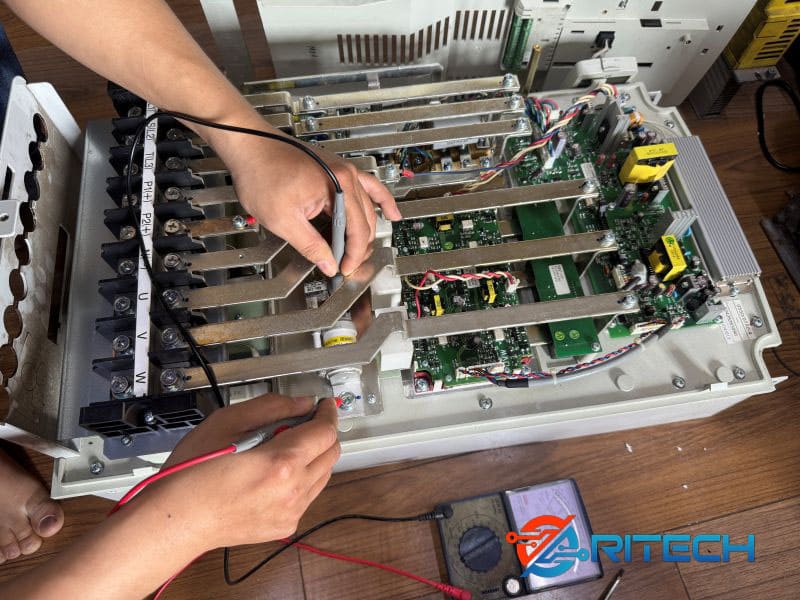

  • Đo nguội Module công suất IGBT: Tiến hành đo kiểm tra các cặp Van bán dẫn công suất giữa chân $P(+)$, $N(-)$ với các chân ngõ ra motor ($U-V-W$). Xác định chắc chắn các cực $C-E$ không bị ngắn mạch và các diode phản song song bảo vệ van vẫn hoạt động tốt.

  • Phân tích mạch kích xung (Driver Circuit): Khi IGBT bị hỏng, áp cao thường xông ngược về phá hủy mạch điều khiển cổng (Gate). Kỹ sư tiến hành kiểm tra các điện trở cổng (Gate resistors), đi-ốt khóa và các IC cách ly quang (Optocoupler/Driver IC). Sử dụng máy hiện sóng (Oscilloscope) để đo dạng sóng kích từ bo khiển xuống, đảm bảo các xung vuông đối xứng, biên độ điện áp ($+15V / -5V$) chuẩn xác, không bị méo hay lệch pha.

  • Đánh giá hệ thống làm mát: Kiểm tra quạt giải nhiệt cưỡng bức xem có bị bó trục, kẹt bụi hay hỏng cuộn dây phản hồi tốc độ. Tháo khối tản nhiệt nhôm (Heatsink) để kiểm tra lớp keo giải nhiệt; nếu keo bị khô cứng, khả năng truyền nhiệt từ IGBT ra môi trường sẽ bị triệt tiêu, gây lỗi quá nhiệt (OHT).

BƯỚC 3: Phân Tích Bo Điều Khiển, Bo Nguồn Và Các Tín Hiệu Bảo Vệ

Sau khi xác định phần động lực an toàn, kỹ sư tiến hành cấp nguồn độc lập (thường qua bộ nguồn cách ly) để phân tích các vi mạch xử lý tín hiệu.

  • Kiểm tra bo nguồn cấp hai (Switching Power Supply): Đo kiểm tra các mức điện áp thứ cấp ổn định cấp cho vi mạch như: $+5V$ (nuôi CPU), $\pm15V$ (nuôi mạch Driver và cảm biến dòng), $+24V$ (cấp cho các ngõ vào/ra số DI/DO).

  • Kiểm tra bo điều khiển trung tâm (Main điều khiển): Rà soát các IC nhớ (EEPROM), bộ vi xử lý trung tâm DSP. Đo kiểm tra các đường mạch in ngầm bằng kính hiển vi kỹ thuật số để phát hiện các vết đứt ngầm do bám ẩm hoặc bị khí độc ($H_2S, NH_3$ trong trạm nước thải) ăn mòn.

  • Chẩn đoán mạch tín hiệu bảo vệ: Kiểm tra các cảm biến dòng điện Hall (Hall Sensor) ở ngõ ra xem tín hiệu phản hồi dòng về CPU có bị sai lệch hay không (nguyên nhân gây lỗi quá dòng ảo OCT hoặc lỗi chạm đất ảo GFT).

BƯỚC 4: Kiểm Tra Tải Thực Tế Gồm Bơm, Quạt Và Hệ Thống Điện Liên Quan

Một chiếc biến tần đo đạc trên bàn kỹ thuật chạy tốt chưa chắc đã vận hành ổn định khi kéo tải nặng ở công trường. Tại CNCZONE, thiết bị phải trải qua quy trình thử tải nghiêm ngặt:

  • Chạy thử không tải: Cho biến tần chạy trực tiếp với motor nhỏ tại xưởng, theo dõi sự cân bằng dòng điện 3 pha ngõ ra và sự ổn định của tần số.

  • Thử tải giả lập: Nâng dần công suất tải bằng hệ thống hãm dòng tiêu chuẩn để kiểm tra khả năng chịu dòng đỉnh của khối công suất mới thay thế.

  • Kiểm tra phối hợp hệ thống điện liên quan: Khi lắp đặt bàn giao tại nhà máy, kỹ sư tiến hành đo đạc thông số dòng khởi động, kiểm tra các thiết bị ngoại vi như cuộn kháng (Reactor), điện trở xả, các tiếp điểm của Contactor điều khiển và cáp động lực dẫn ra bơm/quạt thổi khí để đảm bảo toàn hệ thống đồng bộ, không bị xung nhiễu chéo.

BƯỚC 5: Xác Định Nguyên Nhân Gốc Gây Lỗi Trên LS iS7 SV0750iS7-4NO

Mục tiêu tối cao của quy trình chẩn đoán tại CNCZONE là tìm ra “bệnh nền” chứ không chỉ dừng lại ở việc thay thế linh kiện bị cháy.

Từ dữ liệu đo đạc ở 4 bước trên, kỹ sư sẽ lập bảng phân tích nguyên nhân gốc rễ (Root Cause Analysis):

  • Nếu IGBT chết kèm mạch kích cháy: Nguyên nhân có thể do tải bơm bị kẹt cứng (quấn giẻ, kẹt bùn đặc) làm dòng tăng đột ngột vượt ngưỡng chịu đựng của van bán dẫn, hoặc do quạt làm mát hỏng khiến nhiệt độ IGBT tích tụ quá giới hạn.

  • Nếu Diode chỉnh lưu và điện trở nạp đầu bị nổ: Nguyên nhân gốc do chất lượng nguồn lưới điện nhà máy quá kém, xuất hiện xung điện áp đỉnh (Voltage Spikes) do đóng ngắt các tải lớn lân cận hoặc do sét lan truyền hệ thống.

  • Nếu bo mạch chập chờn báo lỗi phần cứng (HW Diag): Nguyên nhân gốc do tủ điện không kín, khí ăn mòn trong trạm xử lý nước thải lọt vào phá hủy lớp sơn bảo vệ bề mặt bo mạch.

Kết quả: Việc xác định được nguyên nhân gốc rễ giúp CNCZONE đưa ra các giải pháp khuyến nghị chính xác cho khách hàng (như lắp thêm lọc nhiễu, phủ thêm keo chống ẩm nồm, hay bảo trì lại phần cơ khí của bơm/quạt), từ đó triệt tiêu hoàn toàn nguy cơ biến tần bị lỗi lại sau khi đưa vào vận hành.

Quy trình sửa chữa biến tần LS IS7 75kW tại CNCZONE

Sau khi hoàn thành quy trình kiểm tra và chẩn đoán để xác định chính xác nguyên nhân gốc rễ, CNCZONE tiến hành triển khai Quy trình sửa chữa biến tần LS iS7 75kW (SV0750iS7-4NO). Quy trình này đòi hỏi sự tỉ mỉ, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật điện tử công suất để khôi phục thiết bị về trạng thái vận hành lý tưởng nhất.

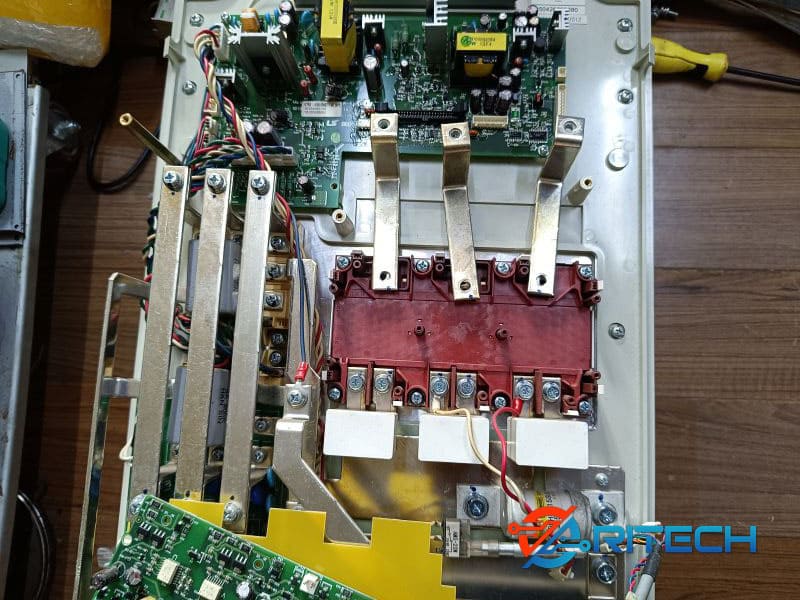

1. Thay Thế Và Phục Hồi Linh Kiện Hư Hỏng Trên Bo Mạch Công Suất

Khối mạch công suất và mạch kích (Driver) của biến tần 75kW chịu áp lực dòng áp rất lớn, do đó việc thay thế và phục hồi cấu kiện tại CNCZONE luôn được thực hiện bằng thiết bị chuyên dụng và linh kiện chuẩn hãng.

Thay thế Module công suất và chỉnh lưu chính hãng

  • Biện pháp xử lý: Tiến hành tháo dỡ gỡ bỏ module IGBT hoặc Diode chỉnh lưu bị cháy nổ bằng máy hàn gia nhiệt xung lực để tránh làm bong tróc các đường mạch in (Pad) bản lớn.

  • Tiêu chuẩn linh kiện: Thay thế bằng Module mới 100% chính hãng từ các nhà sản xuất bán dẫn hàng đầu (như Infineon, Fuji Electric, Mitsubishi) với đúng mã định danh, đảm bảo các thông số điện áp chịu đựng ($1200V$) và dòng định mức phù hợp cho tải nặng 75kW.

  • Xử lý tản nhiệt: Làm sạch lớp keo giải nhiệt cũ đã bị lão hóa trên bề mặt khối nhôm (Heatsink). Phủ đều một lớp keo tản nhiệt chất lượng cao mới để tối ưu hóa hiệu suất truyền nhiệt, ngăn ngừa sự cố quá nhiệt (OHT) sau này.

Phục hồi mạch kích xung (Driver Circuit) và bo mạch nguồn

  • Sửa chữa mạch Driver: Thay thế đồng bộ các linh kiện phụ thuộc trên đường kích cổng (Gate) gồm: điện trở dán (SMD), đi-ốt ổn áp (Zener), và đặc biệt là các IC cách ly quang (Optocoupler/Driver IC) như dòng HCPL-3120 hoặc tương đương. Nếu không thay đồng bộ, mạch kích rất dễ bị lệch pha, gây chết ngược IGBT khi lên tải.

  • Phục hồi đường mạch bị cháy đứt: Đối với các vết cháy do phóng điện cao áp trên bo mạch, kỹ sư tiến hành cạo sạch lớp carbon cháy (vì carbon dẫn điện gây chập ngầm), dùng dây đồng nguyên chất có tiết diện tương đương để nối lại các đường mạch bị đứt, sau đó đổ keo cách điện Epoxy định hình cứng vững.

  • Thay thế dàn tụ lọc nguồn: Thay thế các quả tụ nguồn DC Bus hoặc tụ lọc trên bo nguồn switching bị khô dầu, giảm dung lượng bằng tụ chịu nhiệt độ cao ($105^\circ C$), giúp điện áp phẳng ổn định.

Phủ keo bảo vệ bo mạch chuyên dụng (Chống ẩm nồm & khí ăn mòn)

  • Vì biến tần 75kW này vận hành trong môi trường trạm xử lý nước thải (đầy khí ăn mòn $H_2S, NH_3$ và độ ẩm cao của Hà Nội), sau khi sửa chữa xong phần cứng, toàn bộ bo mạch sẽ được vệ sinh qua bể tẩy sóng siêu âm, sấy khô tuyệt đối, rồi phủ 2 lớp keo bảo vệ chuyên dụng (Conformal Coating). Lớp keo này giúp cách ly hoàn toàn chân linh kiện với môi trường độc hại bên ngoài, kéo dài tuổi thọ thiết bị gấp nhiều lần.

2. Hiệu Chỉnh, Chạy Thử Và Kiểm Tra Tải Sau Sửa Chữa

Đây là giai đoạn cực kỳ quan trọng tại CNCZONE để kiểm chứng chất lượng sửa chữa trước khi thiết bị được đóng thùng bàn giao lại cho nhà máy.

Bước 1: Hiệu chỉnh tĩnh và kiểm tra xung kích (Đo động không đóng công suất)

  • Kỹ sư tiến hành cấp nguồn độc lập $24VDC$ hoặc $220VAC$ cách ly vào bo điều khiển và bo nguồn, chưa đóng điện lưới vào thanh cái DC Bus chính.

  • Sử dụng máy hiện sóng (Oscilloscope) đo trực tiếp tại chân $G-E$ của các nhánh IGBT. Kỹ sư sẽ hiệu chỉnh và kiểm tra dạng sóng kích xung vuông: đảm bảo biên độ đỉnh đạt chuẩn ($+15V$ để mở van hoàn toàn và $-5V$ để khóa van an toàn), tần số xung kích đối xứng tuyệt đối giữa các pha $U, V, W$. Nếu có bất kỳ sự méo dạng nào, biến tần sẽ bị dừng lại để rà soát mạch điều khiển.

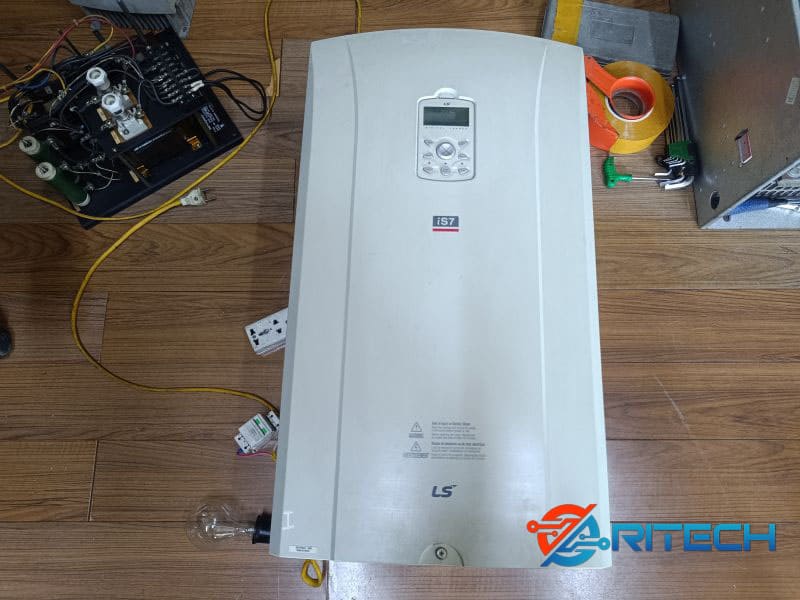

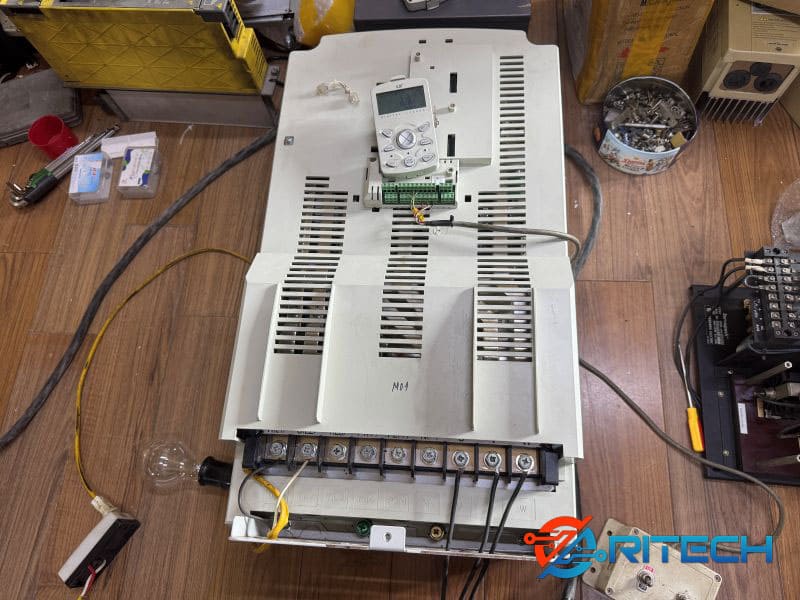

Bước 2: Chạy thử nghiệm với động cơ không tải tại xưởng

  • Sau khi xung kích đạt chuẩn, biến tần được lắp ráp hoàn chỉnh và cấp nguồn 3 pha $380V$.

  • Kết nối biến tần với động cơ thử nghiệm tại xưởng CNCZONE. Thực hiện lệnh Run ở các dải tần số khác nhau ($10Hz, 25Hz, 50Hz$).

  • Sử dụng đồng hồ kẹp dòng (Ampermeter) kiểm tra độ cân bằng dòng điện 3 pha ngõ ra. Kiểm tra xem động cơ chạy có êm không, có tiếng rít lạ hoặc bị rung giật hay không.

Bước 3: Kiểm tra tải giả lập dòng lớn (Thử tải thực tế)

  • Để đảm bảo khối công suất 75kW mới thay thế chịu được dòng làm việc lớn khi kéo các hệ thống bơm nước thải, bơm bùn đặc hoặc quạt thổi khí nặng, biến tần được đưa vào hệ thống test tải giả lập.

  • Kỹ sư tiến hành tăng dòng tải lên mức 60% – 80% – 100% công suất định mức của máy.

  • Trong quá trình thử tải, camera nhiệt hoặc cảm biến nội bộ được sử dụng để giám sát liên tục nhiệt độ của khối IGBT và dàn tụ nguồn. Đảm bảo hệ thống quạt hút giải nhiệt cưỡng bức hoạt động chính xác, gió thổi mạnh và nhiệt độ duy trì trong ngưỡng an toàn ($< 65^\circ C$).

Bước 4: Khôi phục và tối ưu hóa tham số cài đặt

  • Kỹ sư tiến hành xóa các mã lỗi lịch sử lưu trong bộ nhớ (Clear Fault History).

  • Cài đặt lại các tham số bảo vệ phù hợp với đặc tính tải của trạm nước thải: thiết lập lại thời gian tăng tốc/giảm tốc (Ramp time) tối ưu cho bơm/quạt để tránh hiện tượng búa nước hoặc lỗi quá áp OVT, thiết lập đúng dòng định mức bảo vệ động cơ (Motor FLA) để hệ thống tự ngắt an toàn nếu sau này bơm bị kẹt rác cơ khí.

  • Thiết bị sau đó được dán tem bảo hành uy tín của CNCZONE, sẵn sàng bàn giao lắp đặt tận nơi cho khách hàng vận hành trở lại.

Giải pháp sửa chữa biến tần LS IS7 thay vì thay mới

Đối với các dòng biến tần công suất lớn như LS IS7 SV0750iS7-4NO 75kW, chi phí đầu tư thiết bị mới thường rất cao, đặc biệt khi hệ thống đang sử dụng đồng bộ nhiều biến tần trong cùng dây chuyền hoặc trạm xử lý nước thải. Vì vậy, trong nhiều trường hợp, giải pháp sửa chữa và phục hồi thiết bị là lựa chọn mang lại hiệu quả kinh tế cao hơn mà vẫn đảm bảo khả năng vận hành ổn định.

Thông qua quá trình kiểm tra chuyên sâu, CNCZONE có thể xác định chính xác linh kiện hoặc khu vực hư hỏng bên trong biến tần thay vì thay thế toàn bộ thiết bị. Nhiều trường hợp sự cố chỉ xuất phát từ module IGBT, bo nguồn, bo điều khiển, tụ DC Bus hoặc hệ thống làm mát. Khi xử lý đúng nguyên nhân, biến tần hoàn toàn có thể được khôi phục và tiếp tục vận hành ổn định trong thời gian dài.

So với phương án thay mới, sửa chữa giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư. Đối với các biến tần công suất lớn 75kW, 90kW hoặc 110kW, chi phí sửa chữa thường chỉ chiếm một phần nhỏ so với giá trị thiết bị mới, đồng thời không làm phát sinh các chi phí liên quan đến thay đổi hệ thống lắp đặt, đấu nối hoặc cài đặt lại thông số vận hành.

Một lợi thế khác của giải pháp sửa chữa là thời gian xử lý thường nhanh hơn nhiều so với việc đặt mua thiết bị mới. Đối với các model đã sử dụng lâu năm hoặc các dòng biến tần không còn phổ biến trên thị trường, thời gian chờ thay thế có thể kéo dài và ảnh hưởng trực tiếp đến hoạt động sản xuất. Trong khi đó, việc sửa chữa đúng kỹ thuật giúp doanh nghiệp nhanh chóng đưa hệ thống trở lại hoạt động và giảm thiểu thời gian dừng máy.

Tại CNCZONE, sau khi sửa chữa, biến tần được kiểm tra toàn diện, chạy thử nhiều chế độ tải và đánh giá độ ổn định trước khi bàn giao. Điều này giúp đảm bảo thiết bị không chỉ hoạt động trở lại mà còn duy trì được độ tin cậy trong môi trường công nghiệp có cường độ vận hành cao.

Với các trường hợp hư hỏng không quá nghiêm trọng hoặc vẫn còn khả năng phục hồi, sửa chữa biến tần LS IS7 là giải pháp tối ưu giúp doanh nghiệp tiết kiệm chi phí, rút ngắn thời gian dừng máy và tận dụng hiệu quả thiết bị hiện có mà vẫn đảm bảo yêu cầu vận hành của hệ thống.

Chính sách bảo hành sau sửa chữa tại CNCZONE

CNCZONE áp dụng chính sách bảo hành rõ ràng đối với các thiết bị đã sửa chữa nhằm đảm bảo quyền lợi và sự yên tâm cho khách hàng trong quá trình sử dụng. Mỗi biến tần sau khi hoàn thành sửa chữa đều được kiểm tra, chạy thử và đánh giá đầy đủ các thông số vận hành trước khi bàn giao, giúp đảm bảo thiết bị hoạt động ổn định khi đưa trở lại hệ thống sản xuất.

Thời gian bảo hành được áp dụng từ 03 tháng trở lên tùy theo tình trạng hư hỏng, hạng mục sửa chữa và linh kiện thay thế thực tế. Trong thời gian bảo hành, nếu thiết bị phát sinh lại lỗi thuộc phạm vi đã sửa chữa, CNCZONE sẽ tiếp nhận kiểm tra và xử lý theo đúng cam kết kỹ thuật.

Toàn bộ thiết bị trước khi bàn giao đều trải qua quá trình chạy thử nguồn, kiểm tra khối công suất, đánh giá tín hiệu điều khiển và thử tải nhằm hạn chế tối đa các lỗi phát sinh sau sửa chữa. Điều này giúp khách hàng yên tâm hơn khi đưa thiết bị trở lại vận hành liên tục trong môi trường công nghiệp.

Ngoài chính sách bảo hành, CNCZONE còn hỗ trợ tư vấn kỹ thuật trong quá trình sử dụng, hướng dẫn khách hàng kiểm tra nguồn điện, hệ thống làm mát, tải vận hành và các yếu tố ảnh hưởng đến tuổi thọ của biến tần. Việc hỗ trợ sau sửa chữa giúp phát hiện sớm các nguy cơ tiềm ẩn và hạn chế tối đa khả năng xảy ra sự cố ngoài ý muốn.

Với phương châm sửa chữa đúng lỗi – bảo hành minh bạch – hỗ trợ lâu dài, CNCZONE luôn hướng tới việc mang lại giải pháp kỹ thuật hiệu quả, giúp khách hàng tiết kiệm chi phí đầu tư và duy trì hoạt động ổn định cho hệ thống sản xuất.

Hỗ trợ sửa chữa biến tần LS toàn quốc – đặc biệt khu vực miền Bắc

CNCZONE cung cấp dịch vụ sửa chữa biến tần LS trên phạm vi toàn quốc, hỗ trợ khách hàng trong các lĩnh vực sản xuất công nghiệp, xử lý nước thải, thực phẩm, xi măng, cơ khí chế tạo, điện tử và tự động hóa. Với kinh nghiệm thực tế sửa chữa nhiều dòng biến tần LS như IS5, IS7, iG5A, H100, M100 và các dòng công suất lớn, CNCZONE có khả năng xử lý hiệu quả từ các lỗi vận hành thông thường đến những sự cố phức tạp liên quan đến công suất và bo điều khiển.

Đặc biệt tại khu vực miền Bắc, CNCZONE thường xuyên hỗ trợ khách hàng tại Hà Nội, Bắc Ninh, Bắc Giang, Hưng Yên, Hải Dương, Hải Phòng, Vĩnh Phúc, Thái Nguyên, Quảng Ninh, Nam Định, Hà Nam và các khu công nghiệp trọng điểm. Đây là những khu vực có mật độ sử dụng biến tần LS rất lớn trong các hệ thống bơm, quạt, băng tải, máy nén khí và dây chuyền sản xuất tự động.

Khi tiếp nhận thiết bị, CNCZONE thực hiện quy trình kiểm tra chuyên sâu từ nguồn đầu vào, khối chỉnh lưu, điện áp DC Bus, module công suất IGBT, mạch kích, bo nguồn và bo điều khiển nhằm xác định chính xác nguyên nhân gây lỗi. Việc chẩn đoán đúng ngay từ đầu giúp nâng cao hiệu quả sửa chữa, rút ngắn thời gian xử lý và hạn chế tối đa các lỗi phát sinh trở lại.

Ngoài dịch vụ sửa chữa tại xưởng, CNCZONE còn hỗ trợ tư vấn kỹ thuật từ xa, hướng dẫn khách hàng kiểm tra ban đầu để đánh giá tình trạng thiết bị trước khi gửi sửa chữa. Đối với các trường hợp cần khôi phục sản xuất gấp, thiết bị được ưu tiên kiểm tra nhằm giảm thiểu thời gian dừng máy và ảnh hưởng đến hoạt động của doanh nghiệp.

Với đội ngũ kỹ thuật giàu kinh nghiệm cùng hệ thống thiết bị đo kiểm chuyên dụng, CNCZONE luôn hướng đến mục tiêu chẩn đoán chính xác – sửa chữa triệt để – hỗ trợ nhanh chóng, giúp khách hàng trên toàn quốc yên tâm vận hành hệ thống và tối ưu chi phí đầu tư thiết bị.

Liên hệ sửa chữa biến tần LS IS7 SV0750iS7-4NO nhanh chóng tại CNCZONE

Khi biến tần LS IS7 SV0750iS7-4NO 75kW gặp sự cố, toàn bộ hệ thống bơm, quạt hoặc dây chuyền xử lý nước thải có thể bị gián đoạn, ảnh hưởng trực tiếp đến hoạt động sản xuất và vận hành của doanh nghiệp. Đối với các dòng biến tần công suất lớn, việc xác định chính xác nguyên nhân hư hỏng và xử lý đúng kỹ thuật là yếu tố quyết định đến độ ổn định của thiết bị sau sửa chữa.

CNCZONE chuyên tiếp nhận kiểm tra, chẩn đoán và sửa chữa các dòng biến tần LS IS7 với nhiều dạng lỗi khác nhau như lỗi quá dòng, quá áp, thấp áp, lỗi công suất IGBT, lỗi bo điều khiển, lỗi nguồn, lỗi truyền thông và các sự cố phát sinh trong quá trình vận hành thực tế. Toàn bộ thiết bị được kiểm tra chuyên sâu từ nguồn đầu vào, khối chỉnh lưu, DC Bus, mạch kích công suất, bo điều khiển đến hệ thống tải nhằm xác định chính xác nguyên nhân gốc gây lỗi.

Với kinh nghiệm xử lý nhiều dòng biến tần LS công suất lớn trong các nhà máy sản xuất, hệ thống xử lý nước thải và dây chuyền tự động hóa, CNCZONE luôn ưu tiên phương án sửa chữa tối ưu nhằm giúp khách hàng tiết kiệm chi phí đầu tư so với thay mới nhưng vẫn đảm bảo hiệu quả vận hành lâu dài.

Sau khi hoàn tất sửa chữa, thiết bị được chạy thử, kiểm tra thông số kỹ thuật và đánh giá khả năng hoạt động dưới điều kiện tải thực tế trước khi bàn giao. Đồng thời khách hàng được hỗ trợ tư vấn kỹ thuật, hướng dẫn vận hành và áp dụng chế độ bảo hành theo chính sách của CNCZONE.

Nếu biến tần LS IS7 SV0750iS7-4NO 75kW của bạn đang gặp sự cố hoặc hoạt động không ổn định, hãy liên hệ CNCZONE để được hỗ trợ kiểm tra và xử lý nhanh chóng, giúp thiết bị sớm trở lại hoạt động và hạn chế tối đa thời gian dừng máy trong sản xuất.
