Sửa chữa AMP Fanuc A06B-6240-H109 Lỗi 11 cho máy ép nhựa tại Hưng Yên

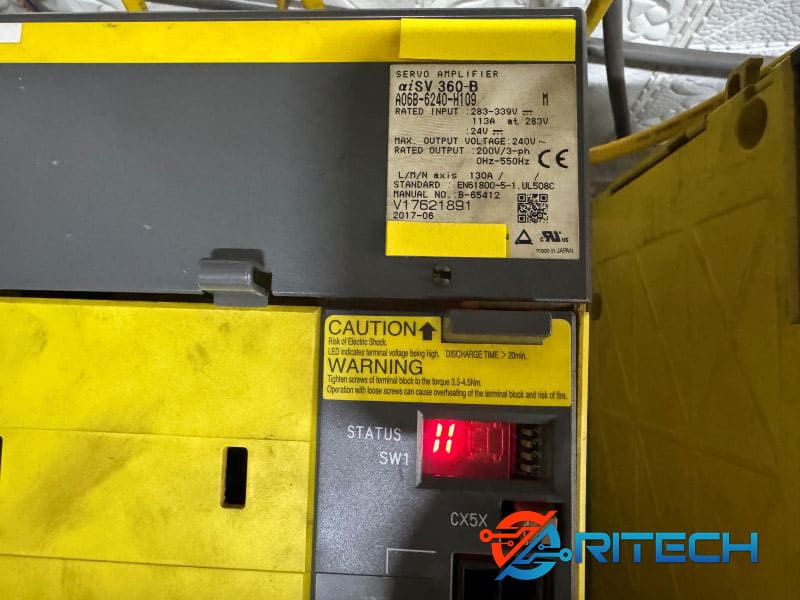

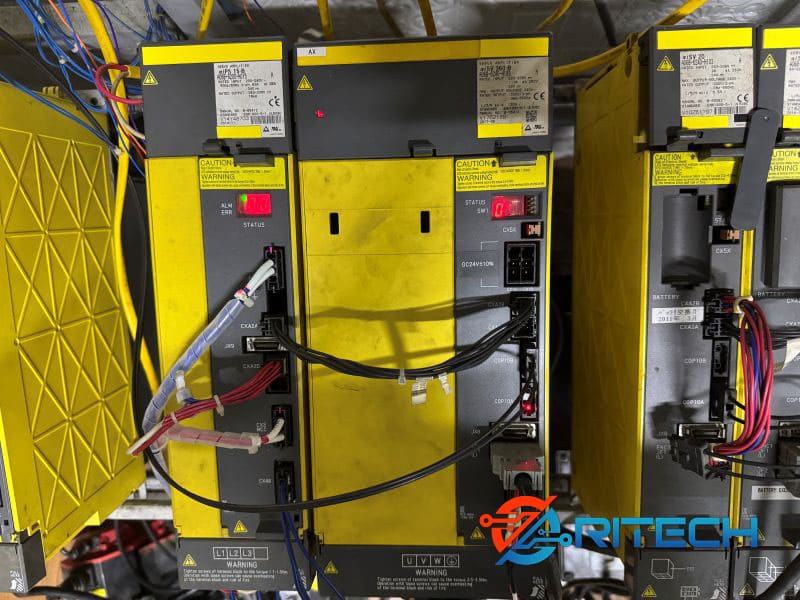

Lỗi 11 (hiển thị số 11 trên đèn LED) trên các bộ Servo Amplifier Fanuc là cảnh báo Quá dòng điện (Overcurrent / IPM Alarm). Khi dòng điện đầu ra cấp cho động cơ vọt quá ngưỡng an toàn hoặc mạch điều khiển nhận diện sai dòng điện, hệ thống sẽ kích hoạt lệnh bảo vệ tối cao này.

Dưới đây là các nguyên nhân phổ biến nhất gây ra lỗi 11, được chia làm hai nhóm: nguyên nhân do bản thân bộ Amplifier và nguyên nhân do các yếu tố bên ngoài máy.

1. Nguyên nhân từ bản thân bộ Amplifier Fanuc

Đây là nhóm nguyên nhân hỏng hóc phần cứng nội bộ bên trong bộ điều khiển, chiếm phần lớn các ca báo lỗi ngay khi vừa bật nguồn:

• Chập hỏng khối van bán dẫn công suất IGBT: Đây là nguyên nhân nguy hiểm nhất. Van công suất IGBT bị đánh thủng hoàn toàn dẫn đến hiện tượng ngắn mạch trực tiếp giữa các pha đầu ra U, V, W với nhau hoặc ngắn mạch ra vỏ mass. Khi van bị chập, lỗi 11 sẽ khóa cứng ngay khi hệ thống vừa cấp nguồn động lực (nhấn Servo ON).

• Lỗi mạch kích xung (Drive Circuit): Các linh kiện như IC quang cách ly cao tốc hoặc các điện trở kích chân G của van công suất bị già hóa, tăng trị số hoặc bị chập. Điều này khiến việc mở các van công suất không còn đối xứng, gây ra hiện tượng trùng dẫn (hai van cùng mở một lúc) làm dòng điện tăng vọt và kích hoạt lỗi 11 để tự vệ.

• Hỏng mạch cảm biến dòng điện (Gây lỗi quá dòng giả): Khối công suất IGBT hoàn toàn bình thường nhưng IC cảm biến dòng hoặc các mạch khuếch đại tín hiệu analog phản hồi về vi xử lý bị chập hoặc lệch trị số. Vi xử lý nhận sai thông tin và phát ra cảnh báo lỗi 11 oan ngay khi vừa bật nguồn điều khiển 24V mà chưa cần chạy máy.

• Bo mạch bị rỉ sét, rò điện do bám bẩn công nghiệp: Môi trường nhà xưởng máy ép nhựa có nhiều hơi dầu thủy lực và khí nhựa. Quạt tản nhiệt hút các tạp chất này bám dày lên bo mạch sợi in. Lớp bẩn này gặp độ ẩm cao sẽ tạo thành các cầu dẫn điện siêu nhỏ, gây phóng điện rò rỉ điện áp cao làm nhiễu loạn mạch tín hiệu kích xung.

2. Nguyên nhân từ các yếu tố ngoại vi bên ngoài

Nhiều trường hợp bộ Amplifier hoàn toàn khỏe mạnh nhưng phải báo lỗi 11 do chịu tác động xấu từ các thiết bị kết nối bên ngoài:

• Sự cố từ phía Motor Servo: Cuộn dây bên trong motor servo bị om dây, chạm chập giữa các pha hoặc bị rò điện ra vỏ (thường do dầu thủy lực hoặc nước làm mát lọt vào đuôi mô-tơ qua đường Encoder hoặc phớt đầu trục).

• Lỗi hệ thống cáp động lực: Dây cáp điện lực nối từ bộ Amplifier ra motor chạy trong xích nhựa lâu ngày bị ma sát, uốn cong liên tục dẫn đến xước vỏ cách điện, gây hiện tượng chạm chập các pha hoặc chập ra khung máy.

• Quá tải cơ khí hoặc kẹt tải thủy lực: Cơ cấu cơ khí của máy bị nặng, vít me hoặc hệ thống khuỷu kẹp khuôn bị khô dầu, kẹt cứng. Trên các dòng máy lai, việc van tỷ lệ thủy lực bị kẹt cũng khiến motor servo phải gồng mình sinh lực lớn để kéo tải. Khi motor bị ghì chặt, dòng điện sẽ vọt quá giới hạn kịch khung (ví dụ vượt quá 360A đối với mã H109) làm bộ Amplifier nhảy lỗi 11 để bảo vệ motor khỏi cháy.

3. Mẹo phân biệt nhanh bản chất lỗi để xử lý

Kỹ sư CNCZONE thường dựa vào thời điểm xuất hiện lỗi để khoanh vùng nguyên nhân một cách chính xác:

• Lỗi 11 xuất hiện ngay khi vừa bật nguồn điều khiển 24V: Phần lớn do lỗi mạch cảm biến dòng (quá dòng giả) hoặc bo mạch đang bị chập nguồn hạ áp nội bộ.

• Lỗi 11 xuất hiện ngay khi vừa nhấn Servo ON (Mở nguồn động lực): Khả năng cao là khối công suất IGBT đã bị chập nổ hoàn toàn, hoặc mô-tơ, cáp động lực bên ngoài đang bị chạm mass trực tiếp.

• Máy chạy được một lúc, hoặc khi trục bắt đầu tăng tốc nhanh mới báo lỗi 11: Thường do cơ khí bị nặng gây quá tải, van công suất bị quá nhiệt (om nhiệt do quạt tản nhiệt yếu) hoặc mạch kích xung bị rò điện khi điện áp tăng cao.

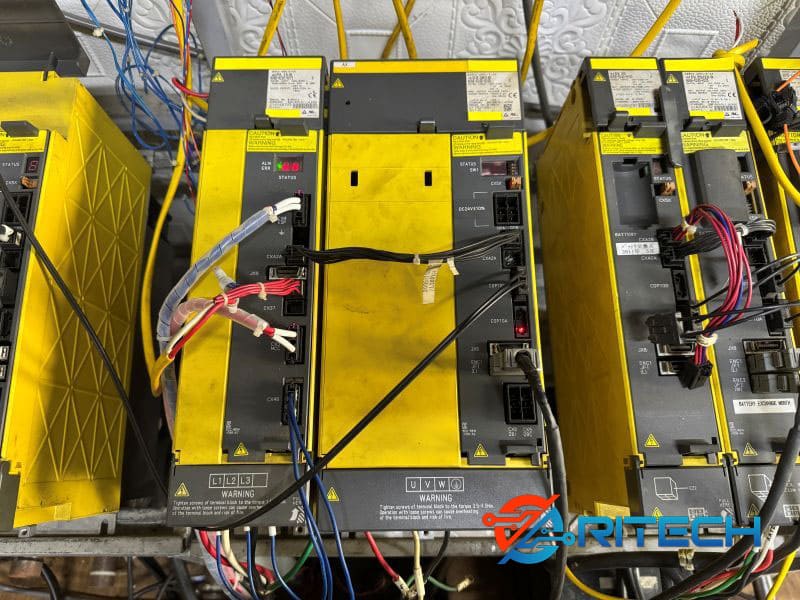

Tại CNCZONE, quy trình kiểm tra và chẩn đoán bộ Servo Amplifier Fanuc (đặc biệt là các dòng công suất lớn như mã A06B-6240-H109 dòng 360A chuyên dụng cho máy ép nhựa) được thực hiện theo một trình tự kỹ thuật nghiêm ngặt. Quy trình này giúp cô lập hoàn toàn pan bệnh, phân biệt rõ ràng giữa lỗi nội bộ phần cứng và lỗi do yếu tố ngoại vi tác động.

Dưới đây là 4 giai đoạn kiểm tra và chẩn đoán chuyên sâu được áp dụng thực tế tại phòng Lab của CNCZONE:

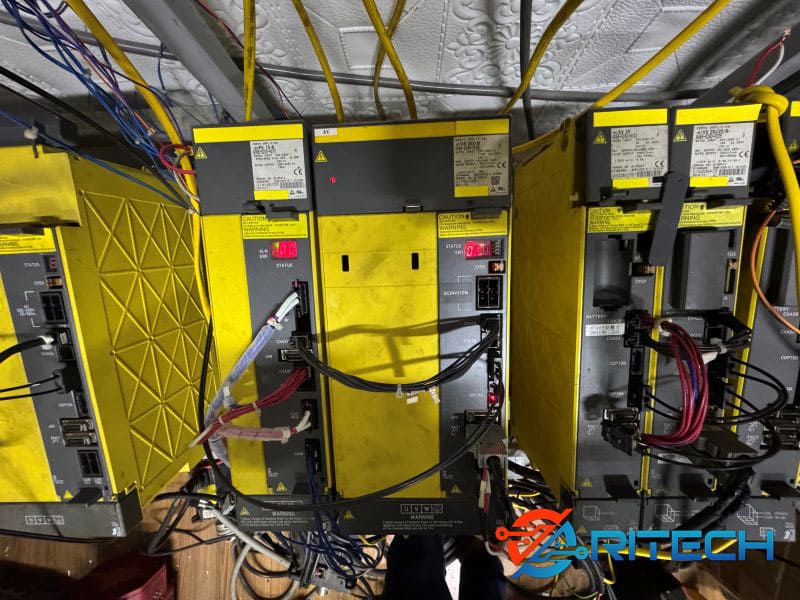

Giai đoạn 1: Kiểm tra nguồn cấp, DC Bus và tình trạng khối công suất

Mục tiêu của giai đoạn này là đảm bảo nền tảng năng lượng ổn định và loại trừ nguy cơ chập cháy mạch động lực trước khi cấp điện cho thiết bị.

• Kiểm tra nguồn điều khiển 24VDC: Kỹ sư tiến hành đo trực tiếp tại giắc cắm nguồn nuôi bo mạch (chân CXA2A/B). Điện áp phải đạt độ ổn định tiêu chuẩn. Nếu nguồn 24V tổng của tủ điện bị trồi sụt do các van thủy lực hoặc khởi động từ trên máy ép nhựa đóng ngắt, vi xử lý sẽ bị treo và dễ kích hoạt các lỗi truyền thông hoặc lỗi hệ thống.

• Kiểm tra điện áp thanh cái DC Bus: Đo điện áp tại hai giao điểm P và N nhận từ mô-đun nguồn tổng (Power Supply). Đồng thời, kiểm tra ngoại quan dàn tụ lọc nguồn nội bộ xem có dấu hiệu bị phồng, chảy dung dịch hoặc giảm dung lượng do già hóa nhiệt hay không.

• Đo tĩnh khối công suất IGBT: Sử dụng đồng hồ vạn năng thang đo Diode để đo kiểm độ cách điện thuận – ngược giữa các cọc ra mô-tơ (U, V, W) với cực dương P(+) và cực âm N(-). Việc này giúp xác định ngay xem van công suất có bị đánh thủng gây ngắn mạch hay không trước khi làm các bước tiếp theo.

Giai đoạn 2: Phân tích bo điều khiển, mạch kích và hệ thống phản hồi servo

Khi khối động lực được xác định là an toàn, kỹ sư CNCZONE sẽ tập trung mổ xẻ bo mạch điều khiển (Control Board) để tìm nguyên nhân gốc rễ của các mã lỗi như lỗi 11 (quá dòng) hoặc lỗi 8 (truyền thông).

• Kiểm tra các mức nguồn hạ áp nội bộ: Đo kiểm các điểm test (Test Point) trên bo mạch để xác định nguồn nuôi cho vi xử lý và các chip số (như các mức nguồn 5V, 3.3V, 1.2V). Sự sụt giảm của các mức nguồn này thường do chập tụ gốm SMD, làm lỗi toàn bộ mạch xử lý tín hiệu.

• Phân tích mạch kích xung (Drive Circuit): Kiểm tra tính đối xứng của các đường cấp xung điều khiển từ MCU qua IC quang cách ly (Opto) đến chân G của van công suất IGBT để đảm bảo mạch kích không bị rò điện.

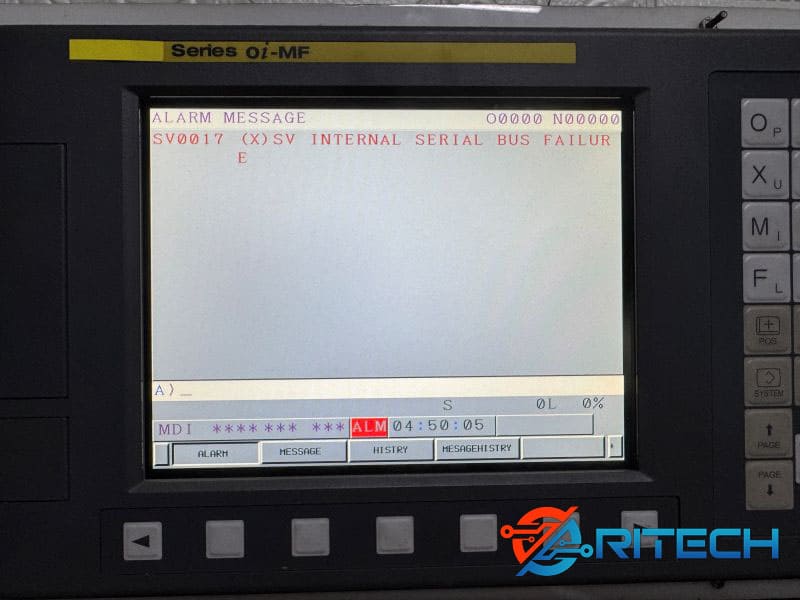

• Kiểm tra hệ thống truyền thông và cảm biến: * Đối với lỗi truyền thông (lỗi 8): Sử dụng thiết bị đo chuyên dụng để kiểm tra cường độ phát quang và độ nhạy của mắt nhận/phát quang FSSB (cổng COP10A/B).

  • Đối với lỗi quá dòng (lỗi 11): Đo quét mạch cảm biến dòng điện (Current Sensor) để xác định xem thiết bị có đang bị lỗi quá dòng giả do linh kiện phản hồi analog bị sai lệch trị số hay không.

Giai đoạn 3: Kiểm tra motor servo, encoder và tải cơ khí ngoại vi

Nhiều trường hợp bộ Amplifier hoàn toàn bình thường nhưng bị hệ thống ngoại vi lỗi kéo theo. CNCZONE sẽ mở rộng phạm vi chẩn đoán ra ngoài tủ điện:

• Đo cách điện cuộn dây Motor Servo: Sử dụng đồng hồ Megomet thử nghiệm ở điện áp phù hợp để đo độ cách điện giữa các cuộn pha với vỏ động cơ. Đối với máy ép nhựa, dầu thủy lực hoặc nước làm mát lọt vào đuôi mô-tơ qua phớt đầu trục là tác nhân hàng đầu gây rò điện và sinh nhiễu cao tần.

• Kiểm tra cáp động lực và cáp phản hồi: Kiểm tra dây cáp chạy trong xích nhựa xem có bị ma sát làm xước vỏ chạm mass, hoặc giắc cắm Encoder (JF1) có bị lỏng, dính dầu hay không.

• Đánh giá tải cơ khí và thủy lực: Kiểm tra xem hệ thống trục vít me, khuỷu kẹp khuôn có bị khô dầu, kẹt cơ khí hoặc van tỷ lệ thủy lực có bị kẹt hay không. Tải bị ghì chặt sẽ ép mô-tơ gồng dòng kịch khung, khiến Amplifier phải nhảy lỗi bảo vệ.

Giai đoạn 4: Xác định nguyên nhân gốc và lập phương án xử lý

Sau khi tổng hợp toàn bộ dữ liệu đo đạc, kỹ sư CNCZONE sẽ lập bảng đối chiếu để đưa ra kết luận chính xác về nguyên nhân gốc rễ (Root Cause):

Khuyên dùng từ CNCZONE: Quy trình chẩn đoán 4 giai đoạn này giúp cô lập hoàn toàn pan bệnh, đảm bảo việc sửa chữa đạt độ chính xác tuyệt đối, trị tận gốc bệnh và không để lại nguy cơ tái phát khi thiết bị quay trở lại dây chuyền sản xuất tại nhà máy.

Tại CNCZONE, quy trình sửa chữa và khôi phục phần cứng cho bộ Servo Amplifier Fanuc A06B-6240-H109 bị lỗi 11 (Quá dòng / IPM Alarm) được thực hiện theo một tiêu chuẩn kỹ thuật nghiêm ngặt. Do đây là dòng mô-đun công suất đại dòng (360A) chuyên dụng cho các trục nặng của máy ép nhựa điện, việc sửa chữa mạch kích xung và thay thế khối công suất đòi hỏi độ chính xác tuyệt đối để đảm bảo thiết bị không bị nổ lại khi vận hành ở tải cao.

Dưới đây là quy trình sửa chữa chuyên sâu gồm 5 bước tiêu chuẩn công nghiệp được áp dụng thực tế tại phòng Lab của CNCZONE:

1. Chi tiết 5 bước quy trình sửa chữa phần cứng tại CNCZONE

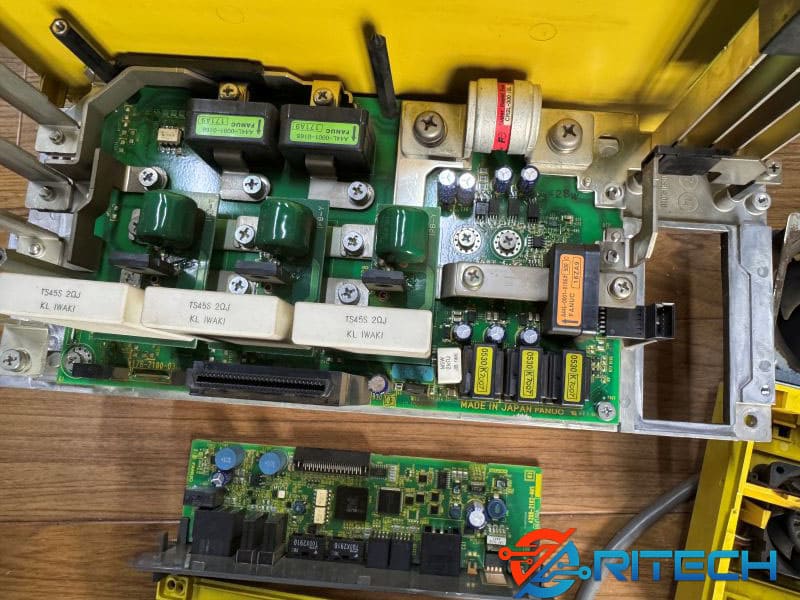

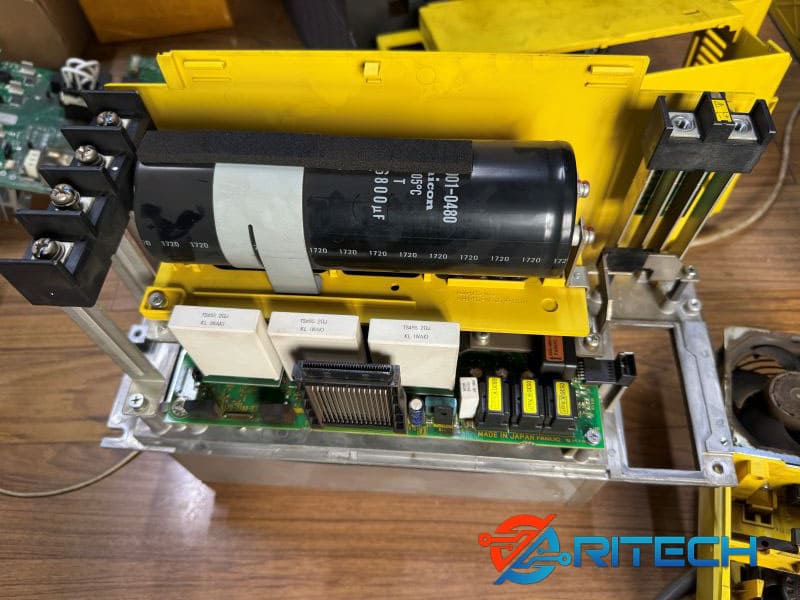

Bước 1: Tháo rã độc lập và xử lý bám bẩn công nghiệp

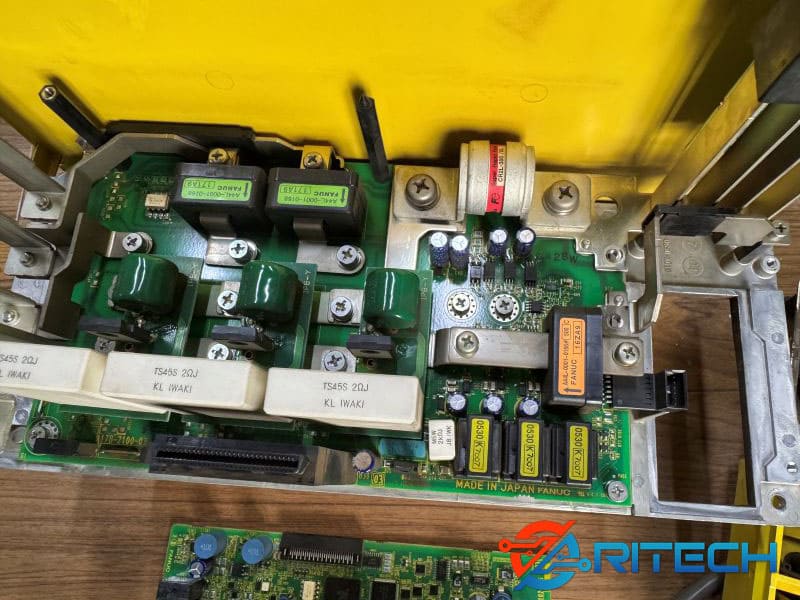

• Kỹ sư tiến hành tách biệt hoàn toàn bo mạch điều khiển sợi (Control Board) ra khỏi module công suất động lực và tấm nhôm tản nhiệt dày phía sau. Quá trình tháo rã tuân thủ nghiêm ngặt quy tắc chống tĩnh điện (ESD).

• Do đặc thù máy ép nhựa phát sinh rất nhiều hơi dầu thủy lực và khí nhựa, bo mạch sau khi tháo ra sẽ được đưa vào bể tẩy rửa siêu âm bằng hóa chất chuyên dụng để đánh bay màng bẩn rò điện, ngăn ngừa hiện tượng phóng điện cao áp giữa các đường mạch in.

Bước 2: Thay thế khối công suất IGBT chính hãng

• Sau khi xác định chính xác các van bán dẫn công suất IGBT bị đánh thủng ở giai đoạn chẩn đoán, kỹ sư tiến hành bóc tách linh kiện hỏng ra khỏi khối động lực.

• Thay thế bằng khối công suất IGBT mới 100% chính hãng (thường của các thương hiệu bán dẫn gốc như Fuji, Mitsubishi…). CNCZONE tuyệt đối không sử dụng linh kiện bóc máy cũ (hàng rã xác) vì loại này đã bị già hóa nhiệt, rất dễ chết lại khi chịu tải dòng lớn 360A.

Bước 3: Đồng bộ hóa mạch kích xung (Drive Circuit)

• Khi IGBT bị nổ chập, điện áp cao từ mạch động lực thường sẽ xông ngược về phá hủy mạch kích. Kỹ sư bắt buộc phải kiểm tra và thay thế đồng bộ các linh kiện liên quan bao gồm: các IC quang cách ly cao tốc (Optocoupler), điện trở kích chân G (Gate Resistor) và các diode bảo vệ.

• Việc đồng bộ mạch kích đảm bảo tín hiệu đóng ngắt van công suất vuông vắn, các van đối xứng tuyệt đối, triệt tiêu hoàn toàn nguy cơ trùng dẫn (hai van cùng mở gây ngắn mạch nguồn DC Bus).

Bước 4: Sửa chữa mạch cảm biến dòng và mạch nguồn Low-Voltage

• Đối với các trường hợp lỗi quá dòng giả, kỹ sư tiến hành thay mới IC cảm biến dòng điện (Current Sensor) chuẩn Fanuc và căn chỉnh lại mạch khuếch đại analog phản hồi về vi xử lý.

• Xử lý dứt điểm các linh kiện ổn áp nguồn nuôi nội bộ (5V, 3.3V) để mạch tín hiệu hoạt động ổn định, không bị sai lệch điện áp tĩnh. Sau khi hoàn thành hàn linh kiện, bo mạch được đưa vào tủ sấy nhiệt độ tiêu chuẩn từ 2 – 4 tiếng để đạt độ cách điện tuyệt đối.

Bước 5: Lắp ráp công nghiệp và bảo dưỡng hệ thống giải nhiệt

• Tiến hành lắp ráp bo điều khiển trở lại khối động lực. Làm sạch lớp keo cũ và phủ một lớp mỡ tản nhiệt (Thermal Paste) chuyên dụng mới lên bề mặt tiếp xúc của IGBT và tấm nhôm để tối ưu hóa khả năng giải nhiệt.

• Kiểm tra dòng tiêu thụ của hệ thống quạt tản nhiệt nội bộ. Nếu quạt có dấu hiệu kẹt cốt, kêu to hoặc quay chậm, CNCZONE sẽ tiến hành thay mới để bảo vệ thiết bị khi vận hành liên tục trong nhà xưởng nóng bức.

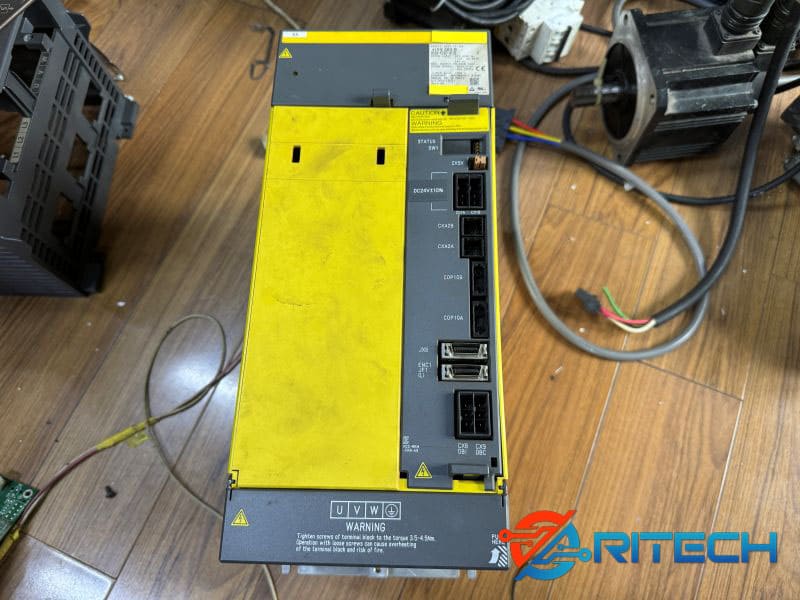

2. Quy trình thử nghiệm động (Test tải thực tế) trước khi xuất xưởng

Thiết bị sau khi sửa chữa xong phần cứng bắt buộc phải trải qua chu trình kiểm tra 3 giai đoạn nghiêm ngặt trên hệ thống bàn test độc quyền mô phỏng chuẩn Fanuc tại phòng Lab của CNCZONE:

3. Lợi ích khi sửa chữa lỗi 11 bộ H109 tại CNCZONE

• Cắm là chạy (Plug and Play): CNCZONE giữ nguyên bo mạch gốc và toàn bộ hệ thống tham số cài đặt (Parameter) của máy khách hàng. Khi nhận lại thiết bị, nhà máy chỉ cần cắm lại giắc, bắt thanh đồng là máy chạy ngay, không lo bị mất dữ liệu hay phải cấu hình lại trục.

• Tiết kiệm tối đa chi phí: Giải pháp sửa chữa khôi phục phần cứng giúp doanh nghiệp tiết kiệm từ 60% đến 80% ngân sách so với việc phải đặt mua mới nguyên cụm từ hãng.

• Thời gian xử lý siêu tốc: Kho linh kiện (IGBT, Opto, Cảm biến dòng) luôn sẵn sàng tại kho, hỗ trợ sửa chữa lấy ngay trong ngày đối với các ca dừng máy khẩn cấp của các nhà xưởng tại Hưng Yên, Bắc Ninh, Hà Nội… hạn chế tối đa thiệt hại do gián đoạn sản xuất.

Khi bộ Servo Amplifier Fanuc công suất lớn bị lỗi (như dòng 360A mã A06B-6240-H109 báo lỗi 11 hoặc mã A06B-6117-H109 báo lỗi 8), các doanh nghiệp thường đứng trước hai lựa chọn: Đặt mua một bộ mới từ hãng hoặc tiến hành sửa chữa khôi phục phần cứng. Thực tế vận hành tại các nhà máy đúc ép nhựa và gia công CNC cho thấy, giải pháp sửa chữa chuyên sâu mang lại những lợi ích vượt trội về cả mặt kinh tế lẫn kỹ thuật so với việc thay mới hoàn toàn.

1. Bảng so sánh hiệu quả kinh tế và vận hành

2. Bản chất kỹ thuật: Tại sao sửa chữa lại hiệu quả như thay mới?

Nhiều quản lý nhà xưởng lo ngại việc sửa chữa bo mạch công suất lớn sẽ không bền. Tuy nhiên, cấu tạo mô-đun hóa thông minh của Fanuc cho phép khôi phục thiết bị về trạng thái hoàn hảo như ban đầu vì những lý do sau:

• Sửa đúng bệnh gốc, bảo toàn phần còn lại: Các lỗi phổ biến như lỗi 11 (quá dòng) hay lỗi 8 (lỗi truyền thông cáp quang) bản chất chỉ là sự cố cục bộ tại khối van công suất IGBT, mạch kích xung hoặc chip FSSB trên bo điều khiển. Trong khi đó, phần khung vỏ, tấm tản nhiệt nhôm dày và các đường mạch chịu lực – những thành phần chiếm phần lớn khối lượng và giá trị phần cứng – hoàn toàn không bị tổn hại. Việc thay thế chính xác linh kiện hỏng sẽ đưa thiết bị về trạng thái hoạt động bình thường.

• Linh kiện thay thế mới hoàn toàn chuẩn hãng: CNCZONE cam kết không sử dụng linh kiện rã xác cũ. Toàn bộ van bán dẫn công suất IGBT, IC quang cách ly mạch kích, cảm biến dòng hay mắt quang truyền thông đều dùng hàng mới 100% từ các nhà sản xuất bán dẫn gốc cho Fanuc (như Fuji, Mitsubishi, Toshiba, Broadcom…), đảm bảo các thông số kỹ thuật trùng khớp hoàn toàn với thiết bị nguyên bản.

• Tránh rủi ro từ “hàng bãi” trôi nổi: Việc mua một bộ Amplifier cũ “nguyên bản” trên thị trường bãi tiềm ẩn rủi ro rất cao. Dù bo mạch chưa qua sửa chữa, nhưng dàn tụ điện nội bộ và hệ thống quạt tản nhiệt của bộ đó đã bị già hóa qua nhiều năm sử dụng, rất dễ phát sinh lỗi ngẫu nhiên do sốc nhiệt sau một thời gian ngắn chạy máy.

3. Quy trình đồng bộ hóa để đảm bảo độ bền tối đa sau sửa chữa

Để giải pháp sửa chữa đạt độ bền tương đương từ 95% đến 98% so với bộ mới mua và ngăn ngừa nguy cơ tái phát bệnh, kỹ sư CNCZONE luôn thực hiện các biện pháp gia cố phần cứng toàn diện:

1. Đồng bộ hóa mạch bảo vệ: Khi thay mới khối công suất IGBT, kỹ sư bắt buộc phải thay thế đồng bộ các IC quang cách ly (Optocoupler) và điện trở kích chân G để đảm bảo các van công suất đóng ngắt đối xứng tuyệt đối, triệt tiêu nguy cơ trùng dẫn gây nổ lại mạch.

2. Tẩy rửa và sấy cách điện công nghiệp: Bo mạch được đưa vào bể tẩy rửa siêu âm để loại bỏ hoàn toàn màng bẩn do hơi dầu thủy lực và khí nhựa bám vào (tác nhân gây rò rỉ điện áp cao). Sau đó bo mạch được sấy nhiệt liên tục từ 2 đến 4 tiếng để đạt độ cách điện tuyệt đối.

3. Bảo dưỡng hệ thống giải nhiệt: Thay mới mỡ tản nhiệt chuyên dụng cho khối công suất và thay thế hệ thống quạt làm mát nội bộ nếu quạt cũ đã yếu cốt, giúp thiết bị luôn mát mẻ khi vận hành liên tục dưới tải nặng.

Kết luận: Đối với các dòng Servo Amplifier Fanuc công suất lớn, giải pháp sửa chữa phần cứng chuyên sâu tại CNCZONE không chỉ là phương án tình thế để cứu máy, mà là một chiến lược tối ưu hóa chi phí thông minh, giúp doanh nghiệp tiết kiệm tối đa ngân sách bảo trì mà vẫn đảm bảo dây chuyền sản xuất vận hành ổn định, liên tục và an toàn.
