Sửa Chữa 2 Biến Tần QMA 45kW Cho Máy Ép Nhựa: Một Biến Tần Chết Nguồn, Một Biến Tần Hỏng Cảm Biến Dòng

Biến tần QMA 45kW được sử dụng rộng rãi trong các máy ép nhựa nhờ khả năng điều khiển động cơ ổn định, tiết kiệm điện năng và đáp ứng nhanh các chu kỳ làm việc liên tục. Tuy nhiên, sau thời gian dài vận hành trong môi trường nhiệt độ cao, nhiều bụi nhựa và tải thay đổi liên tục, biến tần có thể gặp các sự cố như chết nguồn, hỏng cảm biến dòng, lỗi IGBT, lỗi mạch điều khiển hoặc báo lỗi bảo vệ, làm máy ép nhựa phải dừng hoạt động. CNCZONE là đơn vị chuyên sửa chữa các dòng biến tần QMA từ công suất nhỏ đến công suất lớn, đặc biệt có nhiều kinh nghiệm xử lý các lỗi phức tạp trên máy ép nhựa. Đội ngũ kỹ thuật không chỉ thay thế linh kiện hư hỏng mà còn phân tích nguyên nhân gốc gây ra sự cố để hạn chế tối đa tình trạng lỗi tái diễn sau sửa chữa.

Trong trường hợp thực tế của bài viết này, CNCZONE tiếp nhận hai biến tần QMA 45kW cùng đến từ một nhà máy ép nhựa nhưng gặp hai sự cố hoàn toàn khác nhau. Một biến tần chết hoàn toàn nguồn điều khiển, không có bất kỳ tín hiệu khởi động nào. Biến tần còn lại vẫn lên nguồn nhưng hỏng cảm biến dòng, khiến hệ thống không thể đo chính xác dòng điện động cơ và liên tục báo lỗi bảo vệ. Với từng thiết bị, CNCZONE đều thực hiện quy trình kiểm tra độc lập, đo kiểm từng khối chức năng như nguồn điều khiển, nguồn công suất, IGBT, mạch Driver, cảm biến dòng và bo điều khiển để xác định chính xác nguyên nhân trước khi tiến hành sửa chữa. Nhờ quy trình chẩn đoán bài bản cùng hệ thống thiết bị đo chuyên dụng, các lỗi được xử lý đúng trọng tâm, giúp tiết kiệm chi phí và rút ngắn thời gian dừng máy cho khách hàng.

Ngoài dòng biến tần QMA, CNCZONE còn nhận sửa chữa các dòng biến tần của Schneider, Siemens, ABB, Mitsubishi, Fuji, Delta, INVT, Veichi, Yaskawa và nhiều thương hiệu khác. Đặc biệt, CNCZONE thường xuyên tiếp nhận những trường hợp lỗi nặng, lỗi khó hoặc thiết bị đã qua nhiều đơn vị sửa chữa nhưng chưa khắc phục triệt để. Với phương châm sửa đúng lỗi – báo đúng bệnh – bảo hành rõ ràng, CNCZONE luôn hướng tới việc trở thành đối tác kỹ thuật lâu dài của các nhà máy, giúp doanh nghiệp khôi phục thiết bị nhanh chóng và đảm bảo dây chuyền sản xuất vận hành ổn định.

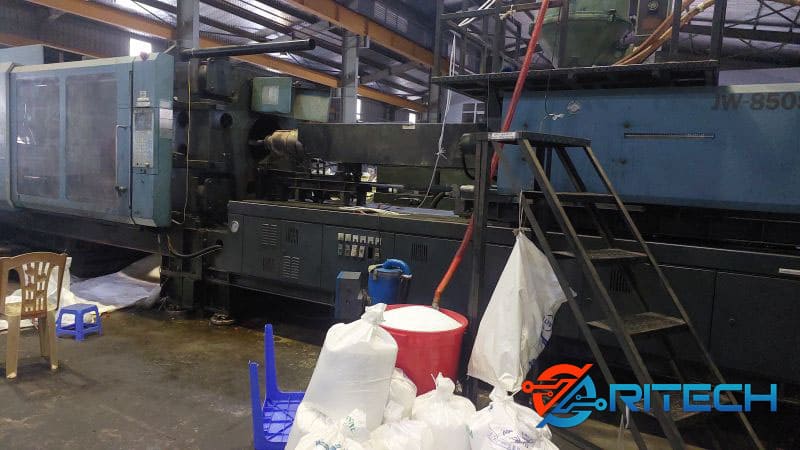

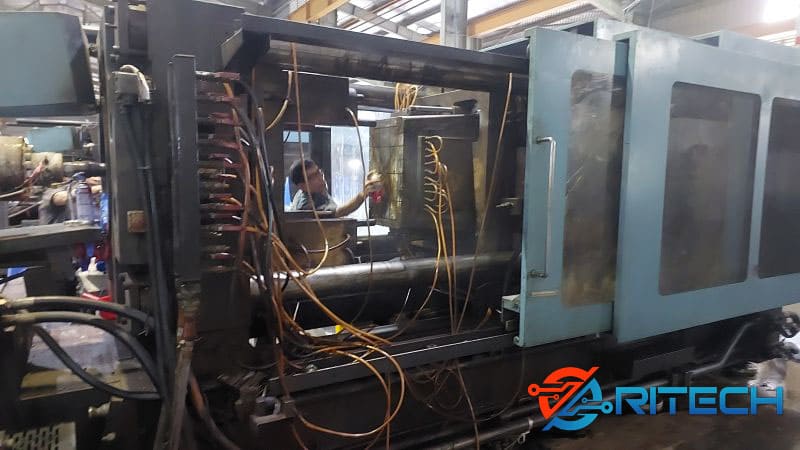

Vai Trò Của Biến Tần QMA 45kW Trong Máy Ép Nhựa

Trong dây chuyền sản xuất nhựa hiện đại, biến tần QMA 45kW đóng vai trò quan trọng trong việc điều khiển tốc độ và mô-men xoắn của động cơ, giúp máy ép nhựa vận hành ổn định, chính xác và tiết kiệm điện năng. Đây là một trong những thiết bị ảnh hưởng trực tiếp đến năng suất, chất lượng sản phẩm cũng như tuổi thọ của toàn bộ hệ thống truyền động. Trên máy ép nhựa, biến tần thường điều khiển các động cơ của bơm thủy lực, bơm servo hoặc các cơ cấu truyền động chính. Tùy theo từng giai đoạn của chu trình ép như đóng khuôn, phun nhựa, giữ áp, làm mát hay mở khuôn, biến tần sẽ thay đổi tốc độ động cơ để đáp ứng đúng nhu cầu tải của hệ thống.

Nhờ khả năng điều chỉnh tốc độ theo tải thực tế, biến tần QMA 45kW giúp giảm đáng kể lượng điện năng tiêu thụ so với phương pháp vận hành động cơ ở tốc độ cố định. Đồng thời, quá trình khởi động và dừng động cơ diễn ra êm hơn, hạn chế dòng khởi động lớn, giảm rung động cơ khí và kéo dài tuổi thọ của bơm, động cơ cũng như các cơ cấu truyền động. Ngoài chức năng điều khiển, biến tần còn liên tục giám sát các thông số quan trọng như điện áp, dòng điện, nhiệt độ, tần số và trạng thái hoạt động của động cơ. Khi phát hiện các hiện tượng bất thường như quá dòng, quá áp, mất pha, ngắn mạch hoặc quá nhiệt, biến tần sẽ kích hoạt chế độ bảo vệ để tránh hư hỏng lan rộng.

Chính vì giữ vai trò trung tâm trong hệ thống truyền động nên khi biến tần QMA 45kW gặp sự cố như chết nguồn điều khiển hoặc hỏng cảm biến dòng, máy ép nhựa gần như không thể tiếp tục vận hành. Điều này không chỉ làm gián đoạn sản xuất mà còn ảnh hưởng đến tiến độ giao hàng và chi phí vận hành của doanh nghiệp. Do đó, việc kiểm tra, bảo trì định kỳ và sửa chữa đúng kỹ thuật khi biến tần phát sinh lỗi là yếu tố rất quan trọng để đảm bảo máy ép nhựa luôn hoạt động ổn định, duy trì chất lượng sản phẩm và tối ưu hiệu quả sản xuất trong thời gian dài.

Tiếp Nhận Hai Biến Tần QMA 45kW Từ Nhà Máy Ép Nhựa

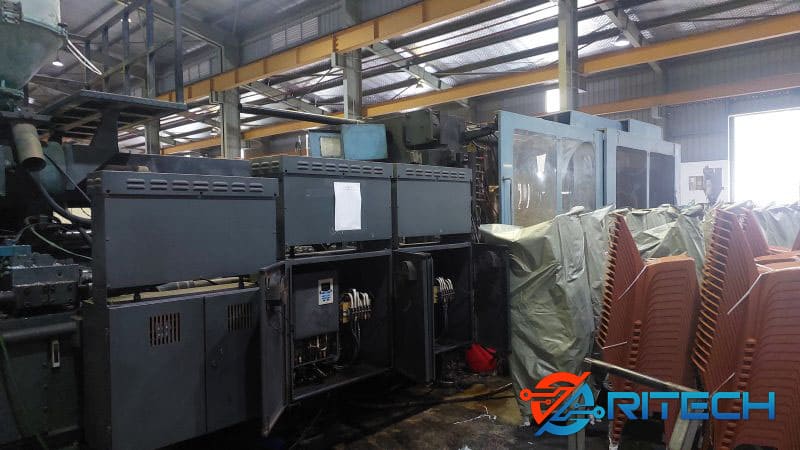

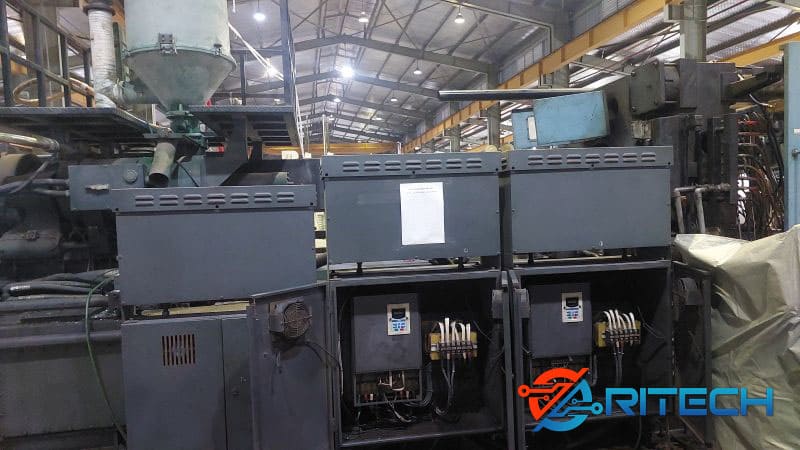

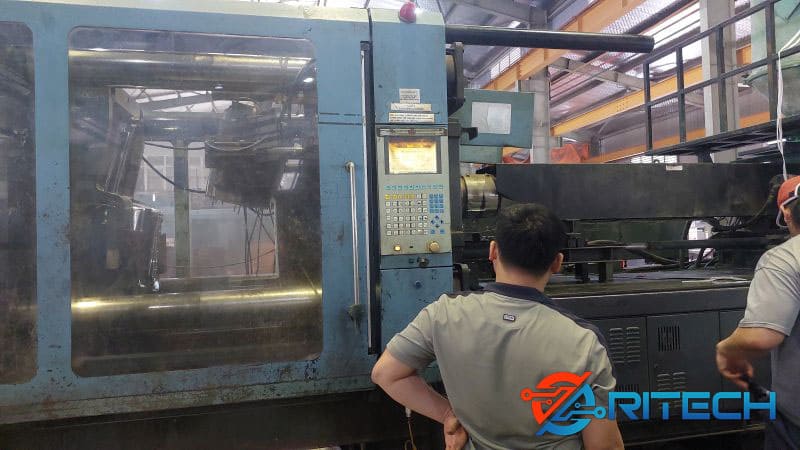

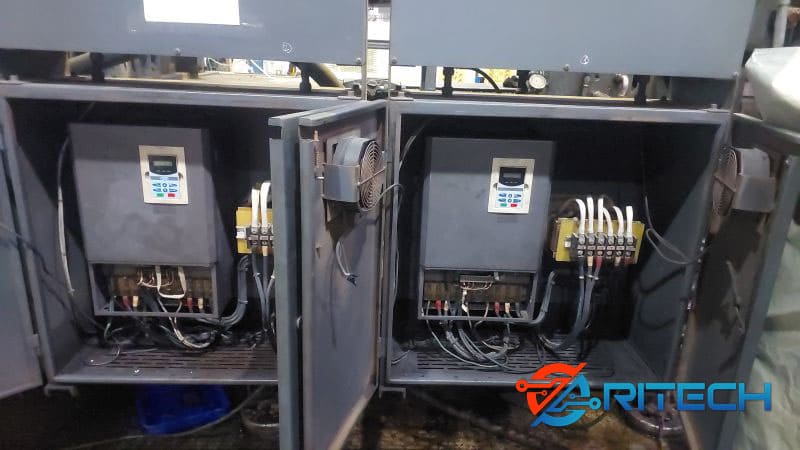

CNCZONE tiếp nhận 02 biến tần QMA 45kW từ một nhà máy sản xuất nhựa sau khi cả hai thiết bị đều gặp sự cố khiến máy ép phải dừng hoạt động. Mặc dù cùng model và cùng làm việc trong một dây chuyền, nhưng mỗi biến tần lại xuất hiện một lỗi hoàn toàn khác nhau. Theo thông tin từ phía nhà máy, biến tần thứ nhất không còn lên nguồn, màn hình hiển thị tắt hoàn toàn và không có bất kỳ tín hiệu hoạt động nào sau khi cấp điện. Trong khi đó, biến tần thứ hai vẫn khởi động được nhưng liên tục báo lỗi liên quan đến cảm biến dòng, khiến máy ép không thể đưa vào vận hành bình thường.

Sau khi tiếp nhận thiết bị, kỹ thuật viên CNCZONE tiến hành kiểm tra sơ bộ ngoại quan. Cả hai biến tần đều còn khá nguyên vẹn, không có dấu hiệu cháy nổ nghiêm trọng hay hư hỏng cơ khí bên ngoài. Tuy nhiên, do làm việc trong môi trường nhà máy ép nhựa, bên trong thiết bị xuất hiện khá nhiều bụi bẩn và dầu công nghiệp bám lâu ngày, làm giảm khả năng tản nhiệt của các linh kiện điện tử. Để tránh nhầm lẫn trong quá trình sửa chữa, CNCZONE tiến hành ghi nhận đầy đủ tình trạng của từng biến tần, đánh mã quản lý riêng và lập hồ sơ kỹ thuật độc lập. Mỗi thiết bị được kiểm tra theo quy trình riêng biệt, bởi mặc dù cùng dòng sản phẩm nhưng nguyên nhân hư hỏng và phương án xử lý hoàn toàn khác nhau.

Sau khi hoàn tất các bước tiếp nhận, cả hai biến tần được chuyển vào khu vực kiểm tra chuyên sâu để đo kiểm từng khối chức năng như nguồn điều khiển, nguồn công suất, IGBT, mạch Driver, cảm biến dòng và bo điều khiển. Việc phân tích chính xác từng lỗi ngay từ đầu giúp CNCZONE xây dựng phương án sửa chữa phù hợp, rút ngắn thời gian xử lý và đảm bảo thiết bị hoạt động ổn định sau khi bàn giao cho khách hàng.

Khối Nguồn Điều Khiển Trên Biến Tần QMA Hoạt Động Như Thế Nào?

Khối nguồn điều khiển là một trong những mạch quan trọng nhất trên biến tần QMA 45kW. Đây là bộ phận có nhiệm vụ tạo ra các mức điện áp một chiều ổn định để nuôi toàn bộ hệ thống điều khiển bên trong biến tần. Nếu khối nguồn này gặp sự cố, toàn bộ thiết bị sẽ không thể khởi động mặc dù phần công suất vẫn còn bình thường.

Khi cấp nguồn 3 pha vào biến tần, điện áp sẽ được chỉnh lưu và đưa qua mạch nguồn chuyển đổi (Switching Power Supply – SMPS). Tại đây, điện áp cao sẽ được hạ xuống thành nhiều mức điện áp khác nhau như 24V, 15V, 12V, 5V hoặc 3.3V, tùy theo thiết kế của từng phiên bản bo mạch.

Các mức điện áp này được sử dụng để cấp nguồn cho:

Bộ vi xử lý (CPU).
Mạch điều khiển trung tâm.
Mạch hiển thị và bàn phím.
Mạch Driver điều khiển IGBT.
Mạch cảm biến dòng, điện áp và các tín hiệu phản hồi.
Các mạch truyền thông và mạch bảo vệ.

Trong điều kiện hoạt động bình thường, khối nguồn phải tạo ra điện áp sạch, ổn định và có độ nhiễu thấp. Chỉ cần một đường nguồn bị mất hoặc sụt áp, CPU có thể không khởi động được hoặc hoạt động không ổn định, dẫn đến nhiều hiện tượng như:

Biến tần không lên nguồn.
Màn hình không hiển thị.
Khởi động rồi tự tắt.
Báo lỗi bất thường.
Không điều khiển được IGBT hoặc mất tín hiệu điều khiển.

Do phải hoạt động liên tục trong môi trường nhiệt độ cao, các linh kiện trên khối nguồn như IC nguồn, MOSFET công suất, biến áp xung, opto cách ly, diode tốc độ cao, tụ điện và điện trở khởi động là những bộ phận dễ bị lão hóa hoặc hư hỏng theo thời gian.

Trong trường hợp thực tế của bài viết này, một trong hai biến tần QMA 45kW bị chết hoàn toàn nguồn điều khiển, khiến màn hình không sáng và thiết bị không có bất kỳ dấu hiệu hoạt động nào. Vì vậy, kỹ thuật viên CNCZONE tập trung kiểm tra toàn bộ chuỗi cấp nguồn từ đầu vào đến từng đường nguồn thứ cấp để xác định chính xác linh kiện gây ra sự cố trước khi tiến hành sửa chữa.

Việc sửa chữa khối nguồn điều khiển đòi hỏi kỹ thuật viên phải hiểu rõ nguyên lý hoạt động của từng mạch nguồn và có đầy đủ thiết bị đo kiểm chuyên dụng. Nếu chỉ thay linh kiện theo kinh nghiệm mà không xác định được nguyên nhân gốc, biến tần rất dễ tái phát lỗi hoặc phát sinh thêm các hư hỏng nghiêm trọng hơn sau khi đưa vào vận hành.

Cảm Biến Dòng Trên Biến Tần QMA Là Gì? Vai Trò Trong Điều Khiển Và Bảo Vệ

Cảm biến dòng (Current Sensor) là một bộ phận quan trọng trên biến tần QMA 45kW, có nhiệm vụ đo dòng điện thực tế đi qua các pha đầu ra của biến tần và gửi tín hiệu phản hồi về bộ xử lý trung tâm (CPU). Dựa trên các tín hiệu này, biến tần sẽ tính toán tải của động cơ và điều chỉnh quá trình điều khiển sao cho chính xác và an toàn.

Thông thường, trên các biến tần QMA công suất lớn, cảm biến dòng sử dụng công nghệ Hall Effect hoặc module cảm biến dòng chuyên dụng để đo dòng điện mà không cần tiếp xúc trực tiếp với mạch công suất. Điều này giúp đảm bảo độ chính xác cao và cách ly an toàn giữa mạch công suất với mạch điều khiển.

Thông tin từ cảm biến dòng được CPU sử dụng cho nhiều chức năng quan trọng như:

Điều khiển mô-men và tốc độ động cơ chính xác.
Giám sát dòng điện của từng pha trong thời gian thực.
Phát hiện tình trạng quá tải hoặc quá dòng.
Bảo vệ IGBT và các linh kiện công suất.
Phát hiện mất pha hoặc mất cân bằng dòng.
Điều khiển thuật toán Vector Control hoặc Sensorless Vector.

Nếu cảm biến dòng hoạt động không chính xác hoặc bị hư hỏng, CPU sẽ nhận được giá trị dòng điện sai lệch. Khi đó, biến tần có thể xuất hiện các hiện tượng như:

Báo lỗi cảm biến dòng.
Báo lỗi quá dòng dù động cơ hoạt động bình thường.
Không cho phép khởi động.
Động cơ chạy không ổn định, rung hoặc mất mô-men.
Biến tần tự động ngắt để bảo vệ hệ thống.

Nguyên nhân làm hỏng cảm biến dòng có thể đến từ nhiều yếu tố như linh kiện lão hóa, nhiệt độ làm việc cao trong thời gian dài, bụi bẩn tích tụ, nguồn nuôi cảm biến không ổn định hoặc sự cố ngắn mạch, quá dòng lớn làm ảnh hưởng đến mạch đo.

Trong trường hợp thực tế tại CNCZONE, một trong hai biến tần QMA 45kW vẫn lên nguồn bình thường nhưng liên tục báo lỗi cảm biến dòng. Sau quá trình đo kiểm chuyên sâu, kỹ thuật viên xác định tín hiệu phản hồi từ cảm biến dòng không còn chính xác, khiến CPU hiểu sai trạng thái làm việc của động cơ và liên tục kích hoạt chế độ bảo vệ. Sau khi thay thế cảm biến và kiểm tra lại toàn bộ mạch xử lý tín hiệu, biến tần hoạt động ổn định và các thông số dòng điện đã trở về đúng giá trị tiêu chuẩn.

Do cảm biến dòng liên quan trực tiếp đến khả năng điều khiển và bảo vệ của biến tần, việc chẩn đoán và thay thế cần được thực hiện đúng kỹ thuật. Nếu xác định sai nguyên nhân hoặc sử dụng linh kiện không đúng thông số, thiết bị có thể tiếp tục báo lỗi hoặc gây ảnh hưởng đến toàn bộ khối công suất trong quá trình vận hành.

Nguyên Nhân Khiến Biến Tần QMA Bị Chết Nguồn

Lỗi chết nguồn là một trong những sự cố khiến biến tần QMA 45kW mất hoàn toàn khả năng hoạt động. Khi gặp lỗi này, màn hình hiển thị không sáng, đèn báo không hoạt động và thiết bị không có bất kỳ phản hồi nào dù nguồn điện đầu vào vẫn bình thường.

Qua nhiều trường hợp sửa chữa thực tế, CNCZONE nhận thấy một số nguyên nhân phổ biến gồm:

Hỏng mạch nguồn Switching (SMPS): Đây là nguyên nhân thường gặp nhất. IC nguồn, MOSFET nguồn hoặc biến áp xung bị hỏng sẽ khiến toàn bộ nguồn điều khiển mất điện áp.
Tụ điện nguồn bị lão hóa: Sau nhiều năm hoạt động trong môi trường nhiệt độ cao, tụ lọc nguồn giảm dung lượng hoặc tăng ESR làm nguồn không thể khởi động.
Điện trở khởi động hoặc điện trở cầu chì bị đứt: Khi linh kiện này hỏng, mạch nguồn sẽ không thể kích hoạt.
Diode chỉnh lưu hoặc linh kiện bảo vệ bị chập: Có thể gây cháy mạch nguồn hoặc làm nguồn tự bảo vệ.
Nguồn điện đầu vào không ổn định: Sụt áp, quá áp hoặc xung điện từ hệ thống điện nhà máy có thể làm hỏng khối nguồn điều khiển.
Bụi bẩn, hơi dầu và độ ẩm: Môi trường máy ép nhựa thường có bụi nhựa và dầu công nghiệp bám lâu ngày, làm giảm khả năng tản nhiệt và tăng nguy cơ phóng điện trên bo mạch.

Trong quá trình sửa chữa, CNCZONE không chỉ thay thế linh kiện hư hỏng mà còn kiểm tra toàn bộ các đường nguồn 5V, 12V, 15V, 24V để đảm bảo không còn nguyên nhân tiềm ẩn có thể gây hỏng lại sau khi thiết bị được đưa vào vận hành.

Nguyên Nhân Khiến Cảm Biến Dòng Trên Biến Tần QMA Bị Hư Hỏng

Cảm biến dòng là bộ phận giúp biến tần giám sát dòng điện của động cơ theo thời gian thực. Khi cảm biến hoạt động không chính xác hoặc bị hỏng, CPU sẽ nhận sai giá trị dòng điện, dẫn đến báo lỗi bảo vệ hoặc không thể điều khiển động cơ bình thường.

Một số nguyên nhân thường gặp mà CNCZONE ghi nhận trong thực tế gồm:

Lão hóa linh kiện cảm biến: Sau thời gian dài hoạt động liên tục, cảm biến Hall hoặc module đo dòng có thể suy giảm độ chính xác.
Quá dòng hoặc ngắn mạch đầu ra: Khi IGBT hoặc động cơ xảy ra sự cố, dòng điện tăng đột ngột có thể làm hỏng cảm biến dòng.
Nguồn nuôi cảm biến không ổn định: Nếu các đường nguồn cấp cho cảm biến bị sụt áp hoặc nhiễu, tín hiệu phản hồi sẽ sai lệch.
Hỏng mạch khuếch đại và xử lý tín hiệu: Không phải lúc nào lỗi cũng nằm ở cảm biến, nhiều trường hợp mạch xử lý phía sau bị lỗi khiến CPU nhận dữ liệu không chính xác.
Bụi bẩn và nhiệt độ cao: Máy ép nhựa thường làm việc liên tục trong môi trường nóng, khiến cảm biến và bo điều khiển nhanh xuống cấp hơn.
Rung động cơ khí trong thời gian dài: Có thể làm lỏng chân hàn hoặc giảm chất lượng tiếp xúc của module cảm biến.

Trong trường hợp CNCZONE tiếp nhận, biến tần vẫn khởi động bình thường nhưng liên tục báo lỗi liên quan đến cảm biến dòng. Sau khi đo kiểm, kỹ thuật viên xác định cảm biến đã phát tín hiệu sai lệch so với giá trị thực. Đồng thời, toàn bộ mạch xử lý tín hiệu cũng được kiểm tra và hiệu chuẩn sau khi thay thế cảm biến mới để đảm bảo hệ thống đo dòng hoạt động chính xác.

Thực tế cho thấy, lỗi cảm biến dòng không nên chỉ thay linh kiện theo phỏng đoán. Cần đo kiểm đồng thời cảm biến, nguồn nuôi, mạch khuếch đại tín hiệu, ADC và CPU để xác định đúng nguyên nhân, tránh tình trạng thay cảm biến nhưng biến tần vẫn tiếp tục báo lỗi.

Quy Trình Khoanh Vùng Và Chẩn Đoán Hai Biến Tần Tại CNCZONE

Mặc dù cùng là biến tần QMA 45kW và được gửi đến từ cùng một nhà máy ép nhựa, nhưng ngay sau khi tiếp nhận, CNCZONE không áp dụng chung một phương án kiểm tra. Mỗi thiết bị được lập phiếu kỹ thuật riêng và tiến hành chẩn đoán độc lập, bởi triệu chứng ban đầu của hai biến tần hoàn toàn khác nhau.

Đối với biến tần chết nguồn, kỹ thuật viên bắt đầu bằng việc đo kiểm nguội để kiểm tra xem các đường nguồn chính có bị chập hay không. Sau khi xác nhận không có hiện tượng ngắn mạch nghiêm trọng, thiết bị được cấp nguồn thông qua nguồn hạn dòng nhằm đảm bảo an toàn trong quá trình kiểm tra.
Tiếp theo, kỹ thuật viên lần lượt kiểm tra điện áp sau cầu chỉnh lưu, điện áp DC Bus, sau đó truy vết toàn bộ khối nguồn Switching để xác định các đường nguồn điều khiển như 24V, 15V, 12V và 5V đã xuất hiện hay chưa. Khi phát hiện một đường nguồn bị mất, việc khoanh vùng sẽ tiếp tục đến từng linh kiện như IC nguồn, MOSFET nguồn, biến áp xung, diode, opto cách ly và các linh kiện bảo vệ để xác định chính xác nguyên nhân gây chết nguồn.
Đối với biến tần báo lỗi cảm biến dòng, hướng kiểm tra hoàn toàn khác. Trước tiên, CNCZONE xác nhận các đường nguồn điều khiển vẫn hoạt động bình thường. Sau đó sử dụng thiết bị đo chuyên dụng để kiểm tra nguồn nuôi cảm biến, tín hiệu đầu ra của cảm biến Hall và mạch xử lý tín hiệu trước khi đưa về CPU.
Song song với đó, toàn bộ khối công suất cũng được kiểm tra nhằm loại trừ khả năng IGBT hoặc mạch Driver bị lỗi gây ra hiện tượng báo sai dòng điện. Chỉ khi chắc chắn khối công suất hoạt động bình thường, kỹ thuật viên mới kết luận nguyên nhân nằm ở cảm biến dòng hoặc mạch xử lý tín hiệu liên quan.

Sau khi hoàn tất việc khoanh vùng, CNCZONE tổng hợp toàn bộ kết quả đo kiểm, so sánh với thông số chuẩn của nhà sản xuất và xây dựng phương án sửa chữa riêng cho từng biến tần. Việc chẩn đoán theo đúng quy trình giúp xác định chính xác nguyên nhân gốc, tránh thay thế linh kiện không cần thiết, đồng thời nâng cao độ ổn định của thiết bị sau khi sửa chữa.

Quy Trình Sửa Chữa Biến Tần Chết Nguồn

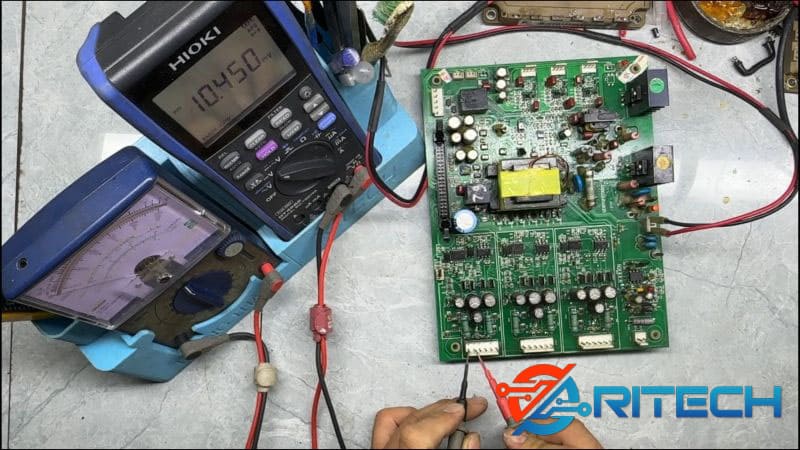

Sau khi xác định nguyên nhân sự cố nằm ở khối nguồn điều khiển, kỹ thuật viên CNCZONE tiến hành sửa chữa theo đúng quy trình nhằm đảm bảo biến tần hoạt động ổn định và không phát sinh lỗi trở lại sau khi bàn giao.

Đầu tiên, toàn bộ linh kiện hư hỏng trên mạch nguồn được tháo ra và kiểm tra chéo với các linh kiện liên quan. Đối với mạch nguồn Switching, CNCZONE không chỉ thay thế linh kiện bị hỏng mà còn kiểm tra toàn bộ chuỗi hoạt động của nguồn để tránh tình trạng thay một linh kiện nhưng vẫn còn nguyên nhân gây hỏng phía sau.
Các linh kiện như IC nguồn, MOSFET công suất, diode tốc độ cao, opto cách ly, tụ điện lọc nguồn, điện trở khởi động, điện trở cầu chì và các linh kiện bảo vệ đều được đo kiểm chi tiết. Những linh kiện có dấu hiệu suy giảm thông số hoặc hoạt động không ổn định sẽ được thay thế đồng thời nhằm tăng độ tin cậy cho mạch nguồn.
Sau khi hoàn tất việc thay thế linh kiện, biến tần được cấp điện thông qua nguồn hạn dòng để theo dõi dòng tiêu thụ và tránh phát sinh hư hỏng nếu vẫn còn lỗi tiềm ẩn. Kỹ thuật viên tiếp tục kiểm tra lần lượt các đường nguồn thứ cấp như 24V, 15V, 12V, 5V và 3.3V, đảm bảo tất cả đều đạt đúng giá trị thiết kế và không có hiện tượng dao động hoặc sụt áp.
Khi khối nguồn đã hoạt động ổn định, CNCZONE tiếp tục kiểm tra khả năng khởi động của CPU, màn hình hiển thị, mạch Driver và các tín hiệu điều khiển để xác nhận toàn bộ hệ thống điều khiển đã được khôi phục hoàn toàn.
Trước khi chuyển sang giai đoạn chạy thử, kỹ thuật viên còn tiến hành kiểm tra tổng thể khối công suất, IGBT, mạch kích và các mạch bảo vệ nhằm đảm bảo sự cố chết nguồn không kéo theo hư hỏng ở các khối chức năng khác.
Cuối cùng, biến tần được vận hành thử trên tải mô phỏng và theo dõi trong thời gian đủ dài. Các thông số điện áp, dòng điện, nhiệt độ và trạng thái hoạt động được giám sát liên tục để xác nhận thiết bị làm việc ổn định trước khi bàn giao lại cho khách hàng.

Việc sửa chữa theo quy trình bài bản giúp CNCZONE không chỉ khôi phục nguồn điều khiển mà còn loại bỏ các nguyên nhân tiềm ẩn, nâng cao độ ổn định và kéo dài tuổi thọ của biến tần sau khi đưa trở lại dây chuyền sản xuất.

Quy Trình Thay Thế Và Hiệu Chuẩn Cảm Biến Dòng

Đối với biến tần QMA 45kW thứ hai, sau quá trình đo kiểm và phân tích tín hiệu, kỹ thuật viên CNCZONE xác định nguyên nhân gây lỗi nằm ở cảm biến dòng. Tuy nhiên, trước khi tiến hành thay thế, toàn bộ mạch liên quan đều được kiểm tra để đảm bảo cảm biến thực sự là linh kiện bị hỏng, tránh thay thế không cần thiết.

Bước đầu tiên, kỹ thuật viên kiểm tra điện áp cấp cho cảm biến Hall và đo tín hiệu đầu ra trong nhiều trạng thái hoạt động khác nhau. Đồng thời, các đường tín hiệu từ cảm biến về bo điều khiển cũng được đo thông mạch nhằm loại trừ khả năng đứt mạch, oxy hóa chân cắm hoặc lỗi kết nối.
Sau khi xác nhận cảm biến không còn đáp ứng đúng thông số kỹ thuật, CNCZONE tiến hành tháo linh kiện bằng thiết bị chuyên dụng, đảm bảo không làm ảnh hưởng đến mạch in hoặc các linh kiện xung quanh. Cảm biến mới được lựa chọn đúng chủng loại, đúng thông số dòng điện và đặc tính đáp ứng theo thiết kế của nhà sản xuất.
Sau khi lắp đặt cảm biến mới, kỹ thuật viên tiếp tục kiểm tra lại toàn bộ nguồn nuôi, tín hiệu đầu ra và các mạch khuếch đại xử lý tín hiệu để đảm bảo dữ liệu truyền về CPU chính xác và ổn định.
Tiếp theo là quá trình hiệu chuẩn (Calibration). Đây là bước rất quan trọng bởi dù sử dụng cảm biến đúng chủng loại, sai số nhỏ trong tín hiệu đo vẫn có thể khiến biến tần báo lỗi hoặc điều khiển động cơ không chính xác. CNCZONE sử dụng thiết bị đo chuyên dụng để so sánh giá trị dòng điện thực tế với giá trị mà CPU nhận được, từ đó kiểm tra độ chính xác của toàn bộ hệ thống đo dòng.
Sau khi hoàn tất hiệu chuẩn, biến tần được chạy thử ở nhiều mức tải khác nhau để theo dõi dòng điện trên từng pha, kiểm tra khả năng phản hồi của cảm biến và xác nhận các chức năng bảo vệ như quá dòng, mất pha và mất cân bằng dòng vẫn hoạt động đúng theo thiết kế.

Chỉ khi toàn bộ thông số đo đạt giá trị ổn định và biến tần không còn phát sinh cảnh báo liên quan đến cảm biến dòng, CNCZONE mới chuyển sang giai đoạn kiểm tra tổng thể trước khi bàn giao thiết bị. Việc thay thế kết hợp hiệu chuẩn đúng quy trình giúp hệ thống đo dòng của biến tần hoạt động chính xác, đảm bảo khả năng điều khiển động cơ, bảo vệ IGBT và duy trì sự ổn định lâu dài cho máy ép nhựa trong quá trình sản xuất.

Những Lỗi Thường Gặp Trên Biến Tần QMA 45kW Ngoài Chết Nguồn Và Hỏng Cảm Biến Dòng

Lỗi thường gặp	Biểu hiện	Nguyên nhân phổ biến	Mức độ ảnh hưởng
Hỏng IGBT công suất	Báo quá dòng, ngắn mạch, nổ cầu chì, không chạy động cơ	Quá tải, chập động cơ, Driver lỗi, tản nhiệt kém	Rất nghiêm trọng
Hỏng mạch Driver	Mất xung điều khiển, chạy không ổn định, báo lỗi công suất	Driver hỏng, nguồn Driver mất áp, opto lỗi	Nghiêm trọng
Quá dòng (OC)	Báo Over Current khi khởi động hoặc đang chạy	Kẹt tải, động cơ chập, thông số cài đặt sai, cảm biến dòng lỗi	Cao
Quá áp DC Bus (OV)	Báo Over Voltage khi giảm tốc hoặc dừng máy	Điện áp lưới cao, điện trở xả hỏng, tụ DC Bus suy giảm	Cao
Thấp áp (LV/UV)	Không khởi động hoặc tự dừng	Điện áp nguồn thấp, mất pha, nguồn cấp không ổn định	Trung bình
Quá nhiệt (OH)	Báo Over Heat, tự dừng bảo vệ	Quạt hỏng, bụi bẩn, nhiệt độ môi trường cao	Trung bình
Hỏng tụ DC Bus	Chạy chập chờn, báo nhiều lỗi bất thường	Tụ lão hóa, nhiệt độ làm việc cao	Cao
Lỗi bo điều khiển	Không khởi động, treo chương trình, báo lỗi ngẫu nhiên	CPU, IC điều khiển hoặc mạch logic hỏng	Cao
Lỗi truyền thông	Không kết nối PLC/HMI, mất tín hiệu điều khiển	Đứt dây truyền thông, cổng giao tiếp hỏng, nhiễu tín hiệu	Trung bình
Lỗi bàn phím, màn hình	Không hiển thị, liệt phím, không cài đặt được	Màn hình LCD, cáp kết nối hoặc bàn phím hỏng	Thấp
Hỏng quạt làm mát	Nhiệt độ tăng nhanh, báo quá nhiệt	Quạt mòn bạc đạn, bụi bẩn hoặc mất nguồn quạt	Trung bình
Lỗi EEPROM hoặc mất tham số	Mất cài đặt, không lưu thông số	Bộ nhớ lỗi hoặc nguồn nuôi không ổn định	Trung bình

Qua thực tế sửa chữa tại CNCZONE, các lỗi trên đều có thể được xử lý nếu được chẩn đoán đúng nguyên nhân. Điều quan trọng là cần kiểm tra tổng thể cả khối nguồn, khối điều khiển, Driver, IGBT, cảm biến và mạch bảo vệ thay vì chỉ tập trung vào lỗi hiển thị trên màn hình, từ đó đảm bảo biến tần hoạt động ổn định và hạn chế tái phát sau sửa chữa.

Giải Pháp Phòng Ngừa Hư Hỏng Biến Tần Trong Máy Ép Nhựa

Biến tần trên máy ép nhựa thường phải làm việc liên tục với tải thay đổi liên tục, nhiệt độ cao và môi trường nhiều bụi nhựa, dầu công nghiệp. Vì vậy, nếu không được bảo trì đúng cách, các lỗi như chết nguồn, hỏng cảm biến dòng, hỏng IGBT hoặc lỗi mạch điều khiển rất dễ xảy ra. Dưới đây là những giải pháp CNCZONE khuyến nghị để nâng cao tuổi thọ thiết bị.

Giải pháp phòng ngừa	Lợi ích mang lại
Vệ sinh biến tần định kỳ 3–6 tháng/lần	Loại bỏ bụi nhựa, dầu và hơi ẩm bám trên bo mạch, tăng khả năng tản nhiệt.
Kiểm tra và vệ sinh quạt làm mát	Giúp nhiệt độ linh kiện luôn ổn định, hạn chế lỗi quá nhiệt và kéo dài tuổi thọ IGBT.
Đo kiểm tụ DC Bus theo định kỳ	Phát hiện sớm tụ điện bị lão hóa trước khi gây mất nguồn hoặc hỏng công suất.
Kiểm tra độ siết của các đầu cốt nguồn và đầu ra động cơ	Tránh phát sinh nhiệt, đánh lửa hoặc cháy terminal do tiếp xúc kém.
Đảm bảo điện áp nguồn 3 pha ổn định	Hạn chế lỗi quá áp, thấp áp, mất pha và giảm nguy cơ hỏng mạch nguồn điều khiển.
Không vận hành quá tải trong thời gian dài	Giảm áp lực lên IGBT, Driver và cảm biến dòng.
Làm sạch tủ điện và hệ thống lọc gió	Hạn chế bụi tích tụ, giúp luồng khí làm mát lưu thông hiệu quả.
Kiểm tra cảm biến dòng và các đầu nối tín hiệu khi bảo trì	Phát hiện sớm các dấu hiệu sai lệch hoặc oxy hóa trước khi biến tần báo lỗi.
Sao lưu toàn bộ thông số cài đặt sau khi hiệu chỉnh	Giúp khôi phục nhanh khi phải thay bo điều khiển hoặc mất dữ liệu.
Bảo trì định kỳ bởi đơn vị chuyên môn	Phát hiện sớm các linh kiện xuống cấp và xử lý trước khi xảy ra hư hỏng lớn.

Từ kinh nghiệm sửa chữa thực tế tại CNCZONE, phần lớn các lỗi nặng trên biến tần máy ép nhựa đều bắt đầu từ những vấn đề nhỏ như bụi bẩn tích tụ, quạt làm mát hoạt động kém, tụ điện suy giảm hoặc nguồn điện không ổn định. Nếu được kiểm tra và bảo trì định kỳ, doanh nghiệp có thể giảm đáng kể nguy cơ dừng máy đột xuất, kéo dài tuổi thọ biến tần và tiết kiệm đáng kể chi phí sửa chữa trong quá trình vận hành.

Nên Sửa Chữa Hay Thay Mới Khi Biến Tần QMA 45kW Gặp Sự Cố?

Đây là câu hỏi mà CNCZONE nhận được rất nhiều từ các nhà máy ép nhựa khi biến tần QMA 45kW gặp sự cố. Thực tế, không phải lỗi nào cũng cần thay mới. Việc nên sửa chữa hay thay thế phụ thuộc vào mức độ hư hỏng, tình trạng linh kiện và hiệu quả kinh tế của từng trường hợp.

Đối với các lỗi như chết nguồn điều khiển, hỏng cảm biến dòng, lỗi Driver, lỗi bo điều khiển hoặc hỏng một phần khối công suất, khả năng sửa chữa thường rất cao. Sau khi thay thế linh kiện hư hỏng, kiểm tra toàn bộ các khối chức năng và chạy thử trên tải, biến tần hoàn toàn có thể hoạt động ổn định trong thời gian dài với chi phí chỉ bằng một phần nhỏ so với đầu tư thiết bị mới.

Ngay cả những trường hợp hỏng IGBT hoặc lỗi công suất, CNCZONE vẫn luôn kiểm tra và đánh giá tổng thể trước khi đưa ra phương án. Nếu phần còn lại của biến tần vẫn đảm bảo chất lượng, việc sửa chữa thường mang lại hiệu quả kinh tế cao hơn rất nhiều so với thay mới.

Chỉ nên cân nhắc thay thế khi thiết bị rơi vào các trường hợp như:

Bo mạch bị cháy lan trên diện rộng và không còn khả năng phục hồi.
Hư hỏng đồng thời nhiều khối chức năng với chi phí sửa chữa quá cao.
Thiết bị đã hoạt động quá lâu, nhiều linh kiện đã xuống cấp nghiêm trọng.
Không còn linh kiện thay thế hoặc model đã ngừng sản xuất trong thời gian dài.
Doanh nghiệp có nhu cầu nâng cấp hệ thống điều khiển để đáp ứng yêu cầu sản xuất mới.

Đối với hai biến tần QMA 45kW trong trường hợp thực tế của bài viết, một thiết bị chỉ bị hỏng khối nguồn điều khiển, thiết bị còn lại hỏng cảm biến dòng. Đây đều là những lỗi mà CNCZONE đánh giá có khả năng sửa chữa rất cao, thời gian xử lý nhanh và chi phí hợp lý hơn rất nhiều so với việc thay mới toàn bộ biến tần.

Với kinh nghiệm xử lý nhiều dòng biến tần công nghiệp, CNCZONE luôn ưu tiên đánh giá đúng tình trạng thiết bị trước khi tư vấn. Chúng tôi chỉ khuyến nghị thay mới khi việc sửa chữa không còn mang lại hiệu quả về kỹ thuật hoặc kinh tế. Mục tiêu là giúp khách hàng tối ưu chi phí đầu tư, rút ngắn thời gian dừng máy và đảm bảo thiết bị hoạt động ổn định sau khi sửa chữa.
