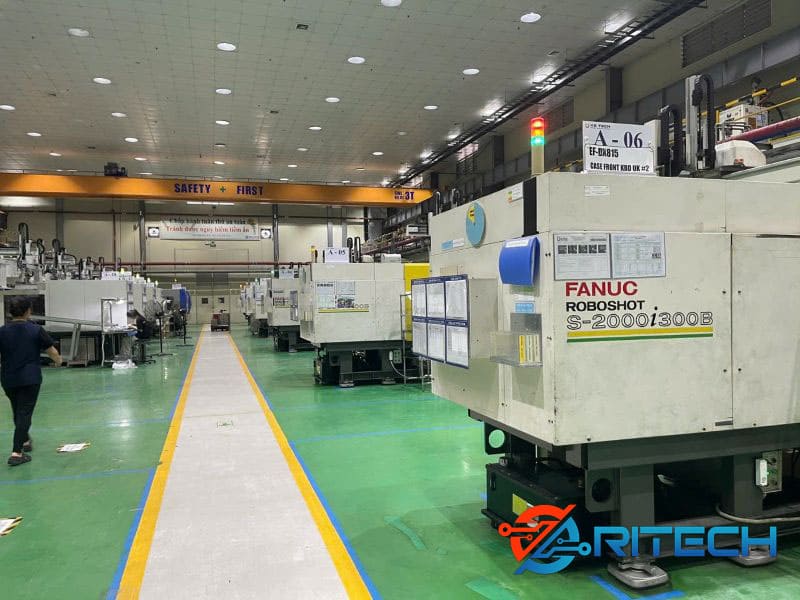

Sửa AMP Fanuc A06B-6117-H109#J012 lỗi số 8 cho máy ép nhựa tại Bắc Ninh

Trong hệ thống điều khiển Fanuc sử dụng trên máy CNC và máy ép nhựa điện, lỗi số 8 (Alarm 8) xuất hiện trên bộ Servo Amplifier Fanuc A06B-6117-H109#J012 là Lỗi truyền thông cáp quang FSSB (FSSB Communication Error). FSSB (Fanuc Serial Servo Bus) là mạng truyền thông công nghiệp độc quyền của Fanuc sử dụng đường truyền cáp quang để kết nối giữa bộ điều khiển trung tâm (CNC/MCU) và các bộ Servo Amplifier. Khi mã lỗi số 8 xuất hiện, điều đó có nghĩa là chuỗi liên kết truyền thông này đã bị gián đoạn, bộ Amplifier H109#J012 không thể gửi hoặc nhận dữ liệu điều khiển từ hệ thống.

1. Cách nhận biết hiện tượng lỗi số 8 thực tế trên máy

Khi bộ Amplifier A06B-6117-H109#J012 gặp sự cố truyền thông, hệ thống sẽ phát ra các tín hiệu cảnh báo đồng thời:

• Trên màn hình điều khiển máy ép nhựa/CNC: Hệ thống sẽ hiển thị các mã cảnh báo nghiêm trọng như:

  • SV0438 – Inverter: FSSB Communication Error

  • SV0513 – FSSB: Link Error

  • SV0401 – V Ready Off (Lỗi hệ quả do hệ thống ngắt nguồn động lực để bảo vệ an toàn).

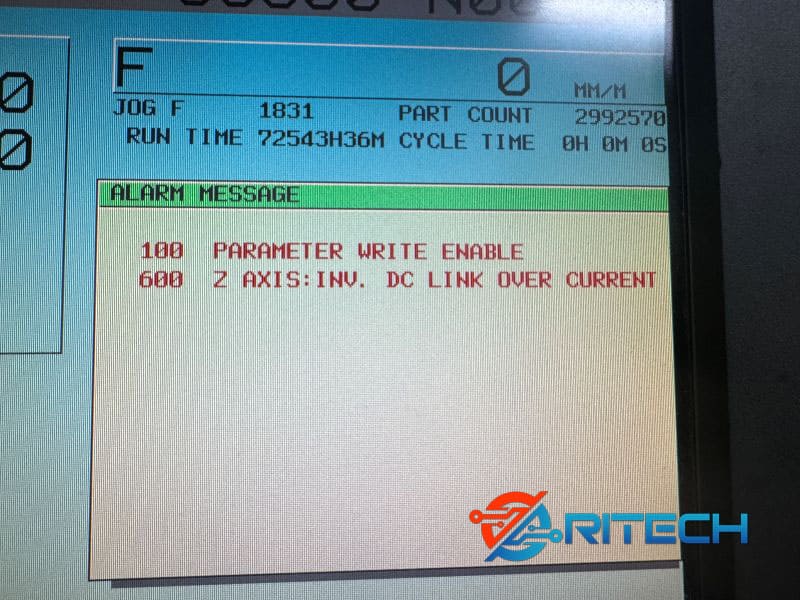

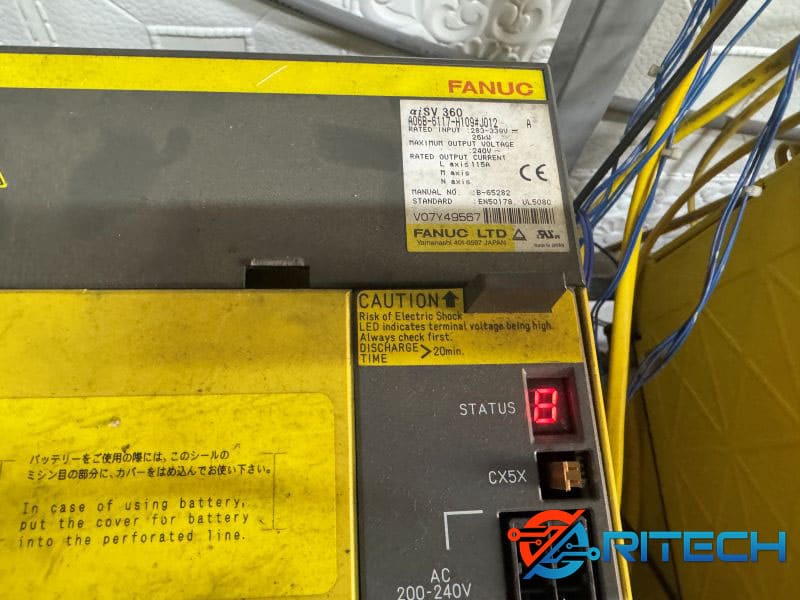

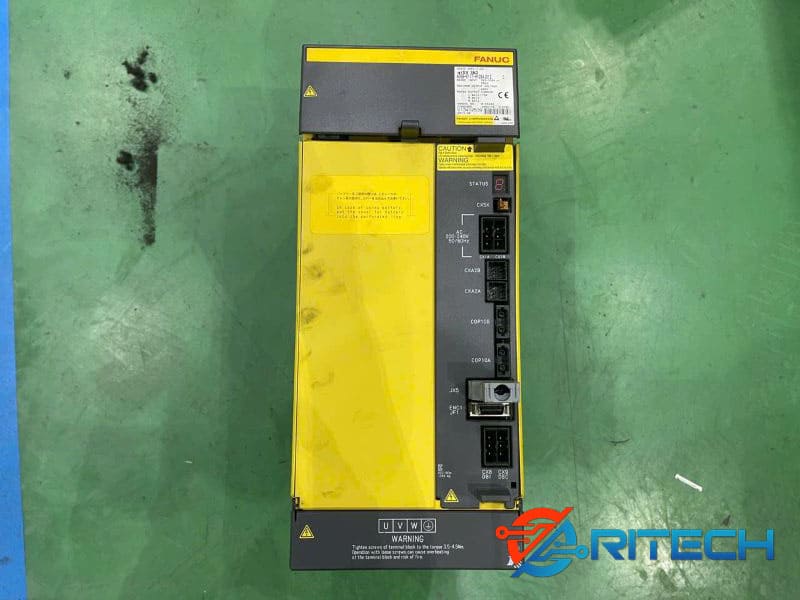

• Trên màn hình LED 7 đoạn của bộ Amplifier (trong tủ điện): Đèn LED trên bề mặt mô-đun H109 dòng 360A này sẽ hiển thị đứng số 8 hoặc số 8. (có dấu chấm).

• Trạng thái dây chuyền: Máy ngay lập tức phát lệnh dừng khẩn cấp (Emergency Stop). Toàn bộ chu kỳ ép phun, nạp liệu hoặc đóng mở khuôn bị đóng băng ngay lập tức để tránh va đập cơ khí do mất kiểm soát hành trình.

2. Bản chất kỹ thuật: Lỗi số 8 và Lỗi số 8 có dấu chấm (8.)

Kỹ sư CNCZONE phân biệt rất rõ hai trạng thái này trên đèn LED của bộ H109 để khoanh vùng pan bệnh:

• Hiển thị số 8 (Không có dấu chấm): Bộ Amplifier hoàn toàn bị mất kết nối truyền thông từ thời điểm khởi động máy. Hệ thống CNC trung tâm không tìm thấy sự hiện diện của bộ Servo 360A này trong chuỗi FSSB.

• Hiển thị số 8. (Có dấu chấm nhấp nháy hoặc đứng yên): Truyền thông FSSB đã được thiết lập thành công lúc bật nguồn, nhưng bị gián đoạn đột ngột trong quá trình máy đang vận hành. Dạng lỗi này thường liên quan đến hiện tượng xung nhiễu điện từ trường lớn, sụt nguồn nuôi 24V tức thời, hoặc cáp quang bị rung lắc dẫn đến suy hao tín hiệu vượt ngưỡng cho phép.

3. Các thời điểm xuất hiện lỗi 8 thường gặp

• Báo lỗi ngay khi vừa bật nguồn tổng: Máy vừa khởi động, chưa chạy gì đã báo lỗi 8. Hiện tượng này phần lớn do hỏng phần cứng bo mạch điều khiển nội bộ bên trong Amplifier (chết IC thu phát quang, chết chip xử lý giao thức FSSB) hoặc đứt/gãy dây cáp quang ngoại vi.

• Chạy máy được một lúc, hoặc khi trục động cơ bắt đầu tăng tốc mới báo lỗi 8.: Máy nạp hệ thống bình thường, nhưng khi trục phun nhựa hoặc trục kẹp khuôn bắt đầu di chuyển tốc độ cao thì nhảy lỗi. Hiện tượng này do cáp quang chạy trong xích tải bị vặn xoắn gây suy hao, hoặc khối công suất IGBT xuất dòng lớn phát ra xung nhiễu điện từ cực mạnh tấn công vào mạch truyền thông số (nếu mạch cách ly của bo điều khiển bị suy giảm chất lượng).

4. Hệ lụy và khuyến nghị từ chuyên gia CNCZONE

Lỗi số 8 là lỗi thuần túy về mặt truyền thông và tín hiệu điều khiển, không phải lỗi chập nổ mạch động lực trực tiếp như lỗi 11. Tuy nhiên, nếu không xử lý dứt điểm, lỗi này sẽ gây ra:

• Tình trạng dừng máy đột ngột liên tục làm hư hại phôi nhựa, kẹt liệu đông cứng trong xylanh phun.

• Gây nhiễu loạn tín hiệu điều khiển sang các bộ Servo Amplifier trục khác xếp liền kề do chuỗi cáp quang FSSB bị ngắt quãng nối tiếp.

Khuyến nghị kỹ thuật: Khi xuất hiện lỗi số 8, bước đầu tiên người vận hành nên kiểm tra các đầu giắc cáp quang (COP10A/B) xem có bị lỏng hoặc bám màng dầu thủy lực hay không. Tuyệt đối không tự ý cắm rút cáp quang khi máy đang bật nguồn vì có thể làm cháy mắt nhận/phát quang do phóng điện hồ quang tĩnh.

Lỗi số 8 (hoặc hiển thị 8. có dấu chấm) trên các bộ Servo Amplifier Fanuc (như mã A06B-6117-H109#J012 và các dòng Alpha/Alpha $i$ khác) là cảnh báo Lỗi truyền thông cáp quang FSSB (FSSB Communication Error). Khi hệ thống báo lỗi này, nghĩa là chuỗi liên kết tín hiệu số giữa bộ điều khiển trung tâm (CNC) và bộ Amplifier đã bị đứt gãy. Về mặt kỹ thuật, nguyên nhân gây ra lỗi số 8 được chia thành hai nhóm chính: Nguyên nhân nội bộ (Do bản thân bo mạch Amplifier) và Nguyên nhân ngoại vi (Do dây cáp, nguồn và xung nhiễu bên ngoài).

1. Nguyên nhân nội bộ (Do bản thân bộ Amplifier Fanuc)

Đây là nhóm nguyên nhân phổ biến nhất khi máy vừa bật nguồn tổng lên đã báo ngay lỗi số 8 đứng yên trên đèn LED.

• Hỏng mắt nhận/phát quang (Module quang FSSB): Trên bo mạch điều khiển (Control Board) của Amplifier có các linh kiện thu phát tín hiệu cáp quang (nằm ngay dưới cổng COP10A và COP10B). Sau nhiều năm làm việc trong môi trường nhiệt độ cao, các diode quang này bị già hóa, giảm hiệu suất phát quang hoặc bị chết hoàn toàn, khiến bo mạch không thể đọc được tín hiệu số truyền đến.

• Chết chip xử lý giao thức truyền thông FSSB: Tín hiệu từ cáp quang sau khi qua mắt nhận sẽ được đưa vào một chip IC xử lý chuyên dụng để giải mã lệnh từ CNC. Nếu chip này bị lỗi hoặc chập do sốc điện, Amplifier sẽ hoàn toàn mất liên lạc với hệ thống.

• Lỗi mạch nguồn nuôi Low-Voltage nội bộ: Mạch truyền thông FSSB và vi xử lý cần nguồn DC ổn định (thường là 5V và 3.3V) được hạ áp từ nguồn 24V đầu vào. Nếu các linh kiện ổn áp, IC nguồn hoặc tụ lọc nguồn nội bộ trên bo điều khiển bị chập, sụt áp, mạch FSSB sẽ không khởi động được và báo lỗi 8.

• Bo mạch điều khiển bị nhiễm bẩn do môi trường nhà xưởng: Hơi dầu thủy lực, hơi nhựa (đối với máy ép nhựa) hoặc độ ẩm kết hợp với bụi mịn kim loại bám dày trên bo mạch in. Lớp bẩn này tạo thành các cầu dẫn điện siêu nhỏ, gây rò rỉ tín hiệu số và làm gián đoạn đường truyền FSSB tốc độ cao.

2. Nguyên nhân ngoại vi (Do các yếu tố bên ngoài)

Nhiều trường hợp bộ Amplifier hoàn toàn bình thường, nhưng lỗi số 8 (đặc biệt là lỗi 8. có dấu chấm) xuất hiện do sự cố từ đường truyền hoặc nguồn cấp bên ngoài.

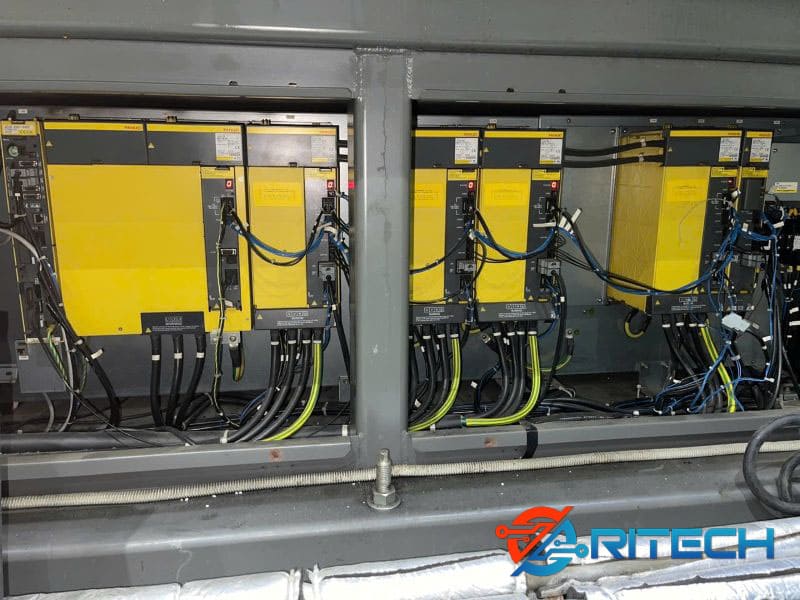

• Sự cố dây cáp quang truyền thông:

  • Đứt gãy lõi: Dây cáp quang kết nối giữa CNC và Amplifier (hoặc giữa các Amplifier với nhau) bị bẻ gập góc nhọn, bị kẹp dập hoặc bị kéo quá căng, làm gãy sợi thủy tinh truyền dẫn tín hiệu bên trong.

  • Đầu giắc cắm bị bẩn: Đầu kết nối cáp quang (giắc cắm COP10A/B) bị dính màng dầu, bụi bẩn hoặc nước làm mát, làm suy hao cường độ ánh sáng truyền qua vượt ngưỡng cho phép.

• Sụt nguồn điều khiển 24VDC đầu vào: Nguồn 24V cấp vào chân CXA2A/B bị sụt áp tức thời (do sụt lưới điện hoặc do bộ nguồn 24V tổng của tủ điện bị yếu khi các thiết bị khác khởi động). Khi nguồn điều khiển bị drop, bo mạch của Amplifier sẽ bị reset hoặc ngắt truyền thông tạm thời, kích hoạt lỗi 8..

• Nhiễu điện từ trường lớn (EMI): Khi động cơ Servo công suất lớn tăng tốc đột ngột, khối công suất IGBT xuất dòng lớn (lên tới 360A đối với mã H109) sẽ phát ra xung nhiễu điện từ trường cực mạnh. Nếu hệ thống tiếp địa (Grounding) của máy không tốt, hoặc mạch cách ly chống nhiễu trên bo điều khiển của Amplifier đã bị suy giảm chất lượng, xung nhiễu này sẽ tấn công vào đường truyền tín hiệu số, gây mất đồng bộ FSSB.

• Lỗi dây chuyền từ bộ Amplifier liền kề: Truyền thông FSSB chạy theo chuỗi nối tiếp (Series). Nếu một bộ Amplifier đứng trước hoặc sau nó trong chuỗi bị mất nguồn hoặc hỏng bo điều khiển, nó sẽ làm ngắt quãng toàn bộ đường truyền, khiến bộ Amplifier lân cận cũng nhảy lỗi số 8 theo.

3. Mẹo phân biệt nguyên nhân dựa trên ký tự hiển thị

Kỹ sư CNCZONE thường quan sát kỹ ký tự hiển thị trên LED 7 đoạn để định vị nhanh pan bệnh:

Khuyến nghị từ chuyên gia CNCZONE: Khi gặp lỗi số 8, bước đầu tiên nên kiểm tra ngoại vi: Thử vệ sinh sạch đầu giắc cáp quang bằng cồn chuyên dụng hoặc thay thế bằng một sợi cáp quang tốt khác để loại trừ hoàn toàn nguyên nhân do dây. Tuyệt đối không tự ý cắm rút cáp quang khi máy đang bật nguồn để tránh làm hỏng mắt thu phát quang do phóng điện tĩnh.

Tại CNCZONE, quy trình sửa chữa và khôi phục phần cứng cho bộ Servo Amplifier Fanuc A06B-6117-H109#J012 bị lỗi số 8 được thực hiện ngay sau khi hoàn thành chu trình chẩn đoán 4 giai đoạn. Do đặc thù đây là dòng Amplifier công suất đại dòng (360A) chuyên dụng cho máy ép nhựa điện, mạch xử lý tín hiệu truyền thông cáp quang FSSB đòi hỏi độ chính xác cực cao về linh kiện và kỹ thuật hàn sấy.

Dưới đây là quy trình sửa chữa chuyên sâu gồm 5 bước tiêu chuẩn công nghiệp được áp dụng thực tế tại phòng Lab của CNCZONE:

1. Sơ đồ quy trình sửa chữa khôi phục phần cứng tại CNCZONE

• Bước 1: Tháo rã độc lập và xử lý chống tĩnh điện (ESD)

  Tiến hành tách biệt hoàn toàn bo mạch điều khiển (Control Board) ra khỏi module công suất động lực và tấm nhôm tản nhiệt. Quá trình tháo rã phải tuân thủ nghiêm ngặt quy tắc chống tĩnh điện để bảo vệ chip MCU và các IC số nhạy cảm trên bo mạch truyền thông FSSB.

• Bước 2: Thay thế linh kiện truyền thông FSSB chính hãng

  Tùy thuộc vào kết quả chẩn đoán, kỹ sư tiến hành bóc tách linh kiện hỏng bằng trạm hàn xung hồng ngoại chuyên dụng:

  • Thay mới cụm mắt nhận/phát quang (Module cổng COP10A/COP10B).

  • Thay thế chip IC điều khiển giao thức FSSB nếu xác định chip bị chập, treo.

• Bước 3: Khắc phục mạch nguồn nuôi Low-Voltage và mạch chống nhiễu

  Xử lý dứt điểm các tụ gốm SMD bị rò điện trên đường nguồn 5V và 3.3V. Thay thế hệ thống Opto cách ly cao tốc và các cuộn cảm chokes lọc nhiễu nhằm khôi phục khả năng chặn xung nhiễu điện từ (EMI) phát ra từ khối động lực 360A.

• Bước 4: Tẩy rửa màng dầu công nghiệp và sấy cách điện

  Do đặc thù máy ép nhựa có nhiều hơi dầu thủy lực và khí nhựa bám vào, bo mạch sau khi sửa sẽ được đưa vào bể tẩy rửa siêu âm bằng hóa chất chuyên dụng để đánh bay màng bẩn rò điện. Sau đó, bo mạch được đưa vào tủ sấy nhiệt độ tiêu chuẩn trong 2 – 4 tiếng để đạt độ cách điện tuyệt đối.

• Bước 5: Lắp ráp đồng bộ và gia cố phần cứng

  Lắp ráp bo điều khiển trở lại khối động lực. Thay mới mỡ tản nhiệt (Thermal Paste) cho khối công suất IGBT, tra dầu bảo dưỡng hoặc thay mới hệ thống quạt tản nhiệt nội bộ để đảm bảo thiết bị giải nhiệt tốt nhất khi vận hành liên tục.

2. Các lưu ý kỹ thuật bắt buộc để đảm bảo độ bền sau sửa chữa

Để bộ Amplifier Fanuc dòng $\alpha i$ SV 360 hoạt động bền bỉ, không bị “bệnh cũ tái phát” khi đưa trở lại nhà xưởng máy ép nhựa tại Bắc Ninh, kỹ sư CNCZONE luôn tuân thủ các nguyên tắc:

• Tuyệt đối không dùng linh kiện bóc máy cũ (Hàng rã xác): Linh kiện truyền thông số và mắt quang cũ thường đã bị suy hao cường độ sáng. CNCZONE cam kết chỉ sử dụng mắt nhận/phát quang và IC điều khiển mới 100% chuẩn chính hãng Fanuc (hoặc từ các nhà sản xuất bán dẫn gốc như Toshiba, Broadcom) để đảm bảo đường truyền ổn định.

• Đồng bộ hóa mạch lọc nguồn tín hiệu: Khi mắt quang bị chết, nguyên nhân sâu xa thường do xung điện trồi sụt trên đường nguồn 5V nội bộ. Do đó, việc thay thế đồng bộ các IC ổn áp nguồn nuôi và tụ lọc là bắt buộc để bảo vệ linh kiện mới thay thế.

• Gia cố chống rung giắc cắm: Đối với máy ép nhựa điện, chu kỳ đóng mở khuôn và phun nhựa tạo ra lực rung lắc cơ học rất lớn. Các giắc cắm cáp phản hồi (JF1) và giắc điều khiển (CXA2A/B) sau khi sửa đều được xử lý gia cố tiếp xúc chắc chắn để tránh tình trạng lỏng giắc gây báo lỗi 8. giả trong quá trình máy vận hành.

3. Quy trình thử nghiệm động (Test tải thực tế) trước khi bàn giao

Sau khi hoàn tất quy trình sửa chữa phần cứng, bộ Amplifier A06B-6117-H109#J012 bắt buộc phải trải qua chu trình kiểm tra nghiêm ngặt trên hệ thống bàn test mô phỏng chuẩn Fanuc tại CNCZONE:

Cam kết dịch vụ tại CNCZONE: Thiết bị sau sửa chữa đạt hiệu suất tương đương 95 – 98% so với bộ mới mua từ hãng, lắp đặt vào tủ điện máy ép nhựa là chạy ngay (Plug and Play), giữ nguyên toàn bộ tham số cài đặt (Parameter) gốc của máy khách hàng, giúp nhà máy tối ưu hóa chi phí và giảm thiểu tối đa thời gian dừng máy chờ sản xuất.

Khi bộ Servo Amplifier Fanuc $\alpha i$ SV 360 (Mã sản phẩm: A06B-6117-H109#J012) trên máy ép nhựa xuất hiện lỗi số 8, các nhà xưởng thường đứng trước hai sự lựa chọn: Mua mới nguyên cụm từ hãng hoặc Sửa chữa khôi phục phần cứng.

Thực tế vận hành tại các nhà máy ở Bắc Ninh và kinh nghiệm từ CNCZONE cho thấy, giải pháp sửa chữa chuyên sâu đối với mã sản phẩm này mang lại những lợi ích vượt trội, giải quyết bài toán chi phí và thời gian dừng máy một cách tối ưu nhất.

1. Bảng so sánh kinh tế và vận hành: Sửa chữa vs Thay mới

2. Bản chất kỹ thuật: Tại sao sửa chữa lại hiệu quả như thay mới?

Nhiều doanh nghiệp lo ngại việc sửa chữa bo mạch truyền thông FSSB sẽ không bền bằng mua mới. Tuy nhiên, cấu tạo mô-đun hóa của Fanuc A06B-6117-H109#J012 cho phép khôi phục thiết bị hoàn hảo vì những lý do sau:

• Sửa đúng “bệnh gốc”, bảo toàn phần còn lại: Lỗi số 8 thuần túy là lỗi gián đoạn tín hiệu trên bo mạch điều khiển (Control Board). Khối động lực công suất lớn (IGBT), tấm tản nhiệt nhôm và khung vỏ của bộ Amplifier – những thành phần chiếm phần lớn giá trị phần cứng – hoàn toàn không bị tổn hại. Việc thay đúng mắt quang hoặc IC xử lý giao thức bị hỏng sẽ giúp thiết bị hoạt động như mới.

• Linh kiện thay thế mới 100% chuẩn hãng: CNCZONE cam kết không dùng linh kiện rã xác cũ. Các IC thu phát quang, chip FSSB và tụ lọc nguồn nuôi đều sử dụng linh kiện mới từ các nhà sản xuất bán dẫn gốc cho Fanuc (như Toshiba, Broadcom, Fuji…), đảm bảo độ bền và độ nhạy tín hiệu tuyệt đối.

• Tránh rủi ro từ “hàng bãi” trôi nổi: Việc mua một bộ Amplifier cũ nguyên bản trên thị trường bãi tiềm ẩn rủi ro rất cao. Dù bo mạch chưa sửa chữa, nhưng dàn tụ điện nội bộ và quạt tản nhiệt của bộ đó đã bị già hóa qua nhiều năm sử dụng, rất dễ phát sinh lỗi quá dòng (lỗi 11) hoặc quá nhiệt sau một thời gian ngắn chạy máy.

3. Tối ưu hóa tuổi thọ thiết bị sau sửa chữa tại CNCZONE

Để giải pháp sửa chữa đạt độ bền cao nhất và ngăn ngừa lỗi số 8 tái diễn khi đưa thiết bị trở lại dây chuyền đúc nhựa tại Bắc Ninh, kỹ sư CNCZONE luôn hỗ trợ khách hàng kiểm soát các yếu tố ngoại vi:

• Kiểm tra và xử lý dứt điểm nguyên nhân bên ngoài: Hỗ trợ kiểm tra độ suy hao của sợi cáp quang FSSB trong xích tải và độ ổn định của nguồn tổng 24VDC cấp cho máy để đảm bảo không còn hiện tượng sụt áp gây reset mạch truyền thông số.

• Tư vấn bảo vệ môi trường tủ điện máy ép nhựa: Khuyến nghị nhà máy đóng kín cửa tủ điện, định kỳ vệ sinh lưới lọc bụi và duy trì hệ thống giải nhiệt (quạt gió/điều hòa tủ điện) để ngăn hơi dầu thủy lực và khí nhựa lọt vào bám lên bo mạch làm nhiễu tín hiệu.

Kết luận: Đối với lỗi số 8 trên bộ Fanuc A06B-6117-H109#J012, phương án sửa chữa phần cứng chuyên sâu tại CNCZONE không chỉ là giải pháp tình thế, mà là một chiến lược quản lý thiết bị thông minh, giúp doanh nghiệp tiết kiệm tối đa ngân sách bảo trì mà vẫn đảm bảo dây chuyền ép nhựa vận hành ổn định, liên tục.
