Chuyên Sâu Lỗi Biến Tần PWM FUJI: OC, OV, UV, IGBT Và Phương Pháp Kiểm Tra Thực Tế

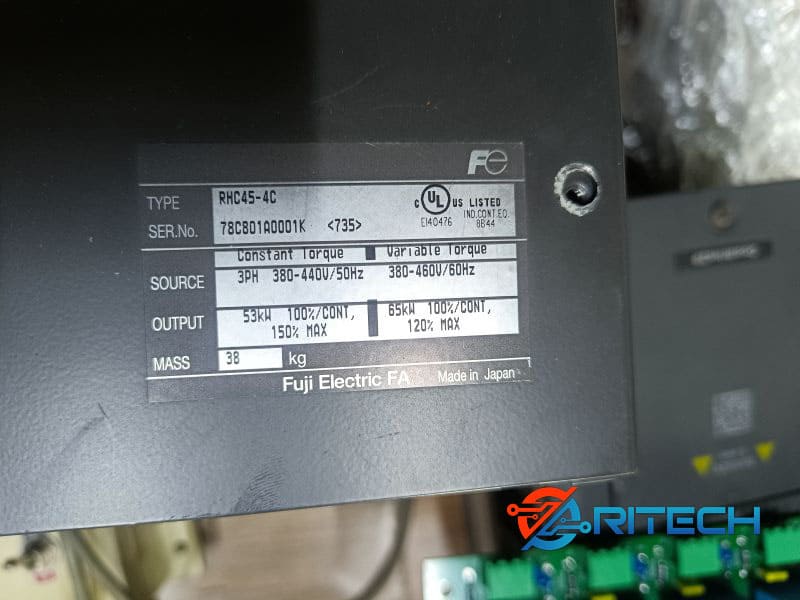

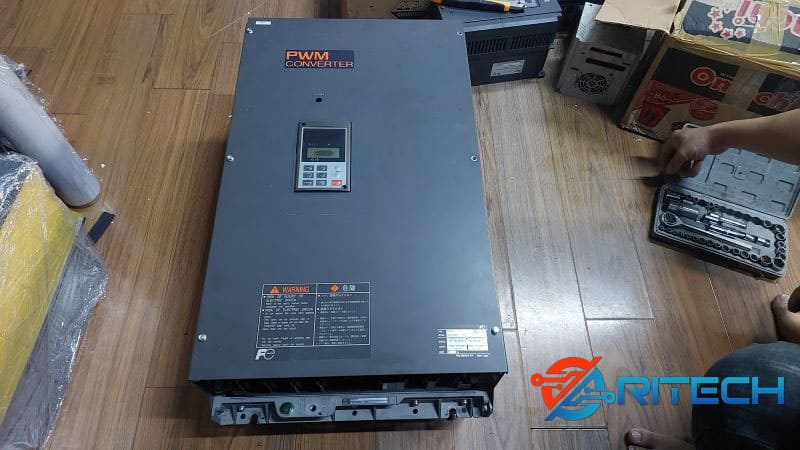

Biến tần PWM FUJI là thiết bị điều khiển tốc độ động cơ sử dụng nguyên lý điều chế độ rộng xung (Pulse Width Modulation), giúp thay đổi tần số và điện áp cấp cho động cơ một cách linh hoạt. Nhờ khả năng điều khiển chính xác, vận hành ổn định và đáp ứng nhanh, biến tần FUJI được sử dụng rộng rãi trong các hệ thống công nghiệp như băng tải, máy ép nhựa, máy gia công cơ khí, hệ thống quạt – bơm và dây chuyền sản xuất tự động. Trong cấu trúc hoạt động, biến tần FUJI PWM gồm các khối chính như: khối chỉnh lưu, khối DC bus, khối công suất IGBT, mạch driver và bo điều khiển trung tâm. Sự phối hợp giữa các khối này giúp tạo ra dạng sóng PWM cấp cho động cơ, đảm bảo khả năng khởi động êm, tiết kiệm điện năng và tăng tuổi thọ thiết bị.

Tuy nhiên, trong quá trình vận hành thực tế, đặc biệt khi làm việc liên tục trong môi trường công nghiệp, biến tần FUJI có thể phát sinh nhiều nhóm lỗi khác nhau. Các lỗi này thường liên quan trực tiếp đến điều kiện tải, chất lượng nguồn điện hoặc sự suy giảm linh kiện theo thời gian.

Nhóm lỗi phổ biến nhất trên biến tần FUJI PWM bao gồm:

OC (Overcurrent – quá dòng): xảy ra khi dòng điện vượt ngưỡng cho phép do tải nặng, kẹt cơ khí hoặc tăng tốc quá nhanh.
OV (Overvoltage – quá áp DC Bus): xuất hiện khi năng lượng hồi về từ động cơ quá lớn trong quá trình giảm tốc hoặc tải quán tính cao.
UV (Undervoltage – thấp áp): liên quan đến sụt áp nguồn cấp, mất pha hoặc nguồn điện không ổn định.
Lỗi IGBT: phát sinh khi khối công suất bị quá tải, quá nhiệt hoặc hư hỏng driver kích, dẫn đến mất khả năng đóng cắt chính xác.

Các nhóm lỗi trên không chỉ phản ánh tình trạng vận hành của hệ thống mà còn giúp kỹ thuật viên nhanh chóng khoanh vùng nguyên nhân, từ đó đưa ra phương án kiểm tra và sửa chữa phù hợp. Việc hiểu rõ đặc điểm từng lỗi là cơ sở quan trọng để đảm bảo biến tần FUJI hoạt động ổn định và hạn chế tối đa thời gian dừng máy trong sản xuất.

Vai Trò Của Khối PWM Trong Biến Tần FUJI Đối Với Điều Khiển Động Cơ Công Nghiệp

Trong biến tần FUJI PWM, khối PWM (Pulse Width Modulation) đóng vai trò trung tâm trong việc tạo ra tín hiệu điều khiển để cấp cho động cơ. Đây là công nghệ giúp biến đổi điện áp DC sau khối chỉnh lưu thành dạng điện áp xoay chiều giả lập với tần số và biên độ có thể thay đổi linh hoạt.

Khối PWM hoạt động bằng cách đóng cắt các linh kiện công suất (chủ yếu là IGBT) theo tốc độ rất cao. Bằng việc thay đổi độ rộng xung, biến tần có thể điều chỉnh được tần số đầu ra, từ đó kiểm soát tốc độ quay và mô-men của động cơ một cách chính xác. Đây chính là yếu tố giúp biến tần FUJI vận hành hiệu quả trong các hệ thống yêu cầu điều khiển tốc độ linh hoạt như băng tải, máy ép nhựa, quạt công nghiệp và máy gia công cơ khí.

Một vai trò quan trọng khác của khối PWM là giúp khởi động động cơ êm hơn, hạn chế dòng khởi động lớn gây sốc điện cho hệ thống. Thay vì cấp điện trực tiếp như phương pháp truyền thống, PWM giúp tăng tốc dần theo thời gian, giảm áp lực cơ khí và điện cho cả động cơ và lưới điện.

Ngoài ra, khối PWM còn góp phần tối ưu hóa hiệu suất năng lượng. Khi tải thay đổi, hệ thống sẽ tự động điều chỉnh xung PWM để phù hợp với điều kiện làm việc thực tế, giúp giảm tiêu hao điện năng và tăng tuổi thọ thiết bị.

Tuy nhiên, do phải làm việc với tần số đóng cắt cao và dòng công suất lớn, khối PWM – đặc biệt là IGBT và mạch driver – cũng là khu vực dễ phát sinh hư hỏng nhất trong biến tần FUJI. Các sự cố như quá dòng (OC), quá áp (OV) hay hư hỏng IGBT thường bắt nguồn từ sự mất ổn định trong quá trình điều khiển PWM hoặc điều kiện tải vượt ngưỡng thiết kế.

Vì vậy, việc hiểu rõ vai trò của khối PWM không chỉ giúp nắm được nguyên lý vận hành của biến tần FUJI mà còn hỗ trợ kỹ thuật viên trong quá trình chẩn đoán và sửa chữa các lỗi liên quan đến công suất và điều khiển.

Lỗi OC (Overcurrent) – Quá Dòng Trên Biến Tần FUJI: Nguyên Nhân Và Hiện Tượng

Lỗi OC (Overcurrent) trên biến tần FUJI PWM là một trong những lỗi phổ biến nhất trong quá trình vận hành công nghiệp. Khi lỗi này xảy ra, biến tần sẽ ngay lập tức ngắt đầu ra để bảo vệ khối công suất IGBT và hệ thống động cơ, đồng thời hiển thị cảnh báo quá dòng trên màn hình điều khiển.

Về bản chất, lỗi OC xuất hiện khi dòng điện đầu ra vượt quá giới hạn cho phép trong một khoảng thời gian rất ngắn. Điều này có thể xảy ra ở nhiều giai đoạn khác nhau như lúc khởi động, tăng tốc, chạy ổn định hoặc giảm tốc.

Hiện tượng thực tế khi lỗi OC xảy ra

Trong thực tế vận hành, biến tần FUJI báo lỗi OC thường đi kèm các biểu hiện như:

Động cơ rung mạnh hoặc giật khi khởi động
Biến tần dừng đột ngột ngay khi vừa chạy
Lỗi xuất hiện nhiều hơn khi chạy tải nặng
Có tiếng “rẹt” hoặc sụt áp nhẹ trước khi dừng
Đôi khi chỉ chạy được ở tải nhẹ, tải cao là báo lỗi

Những hiện tượng này phản ánh sự mất cân bằng giữa khả năng cấp dòng của biến tần và yêu cầu tải thực tế của động cơ.

Nguyên nhân gây lỗi OC trên biến tần FUJI

Nguyên nhân gây lỗi OC có thể chia thành nhiều nhóm khác nhau:

1. Nguyên nhân từ tải cơ khí
Khi động cơ bị kẹt, bạc đạn khô dầu hoặc tải quá nặng, dòng điện sẽ tăng đột ngột vượt mức cho phép, dẫn đến kích hoạt bảo vệ OC.

2. Cài đặt thời gian tăng tốc không phù hợp
Nếu thời gian tăng tốc (ACC) quá ngắn, động cơ phải đạt tốc độ nhanh trong thời gian ngắn, khiến dòng khởi động tăng cao và gây lỗi OC. Đây là nguyên nhân rất phổ biến trong thực tế.

3. Sự cố khối công suất IGBT
IGBT suy yếu, driver kích không ổn định hoặc mất cân bằng pha đầu ra có thể làm dòng điện tăng bất thường, gây lỗi OC ngay cả khi tải không quá lớn.

4. Nguồn điện và nhiễu công nghiệp
Nguồn điện không ổn định, sụt áp hoặc nhiễu từ môi trường công nghiệp cũng có thể làm sai lệch tín hiệu điều khiển dòng, dẫn đến kích hoạt lỗi quá dòng.

Đánh giá kỹ thuật

Lỗi OC trên biến tần FUJI không chỉ đơn thuần là lỗi vận hành mà còn có thể là dấu hiệu cảnh báo sớm của hư hỏng phần cứng. Việc phân biệt giữa lỗi do tải và lỗi do linh kiện là yếu tố quan trọng để đưa ra hướng xử lý chính xác, tránh thay thế không cần thiết hoặc bỏ sót hư hỏng tiềm ẩn trong hệ thống công suất.

Lỗi OV (Overvoltage) – Quá Áp DC Bus Do Hồi Năng Lượng Trong Hệ FUJI

Lỗi OV (Overvoltage) trên biến tần FUJI PWM là lỗi liên quan đến tình trạng điện áp DC Bus tăng vượt ngưỡng cho phép trong quá trình vận hành. Khi điện áp này vượt mức an toàn, biến tần sẽ tự động ngắt đầu ra để bảo vệ khối công suất IGBT và các linh kiện điện tử bên trong.

Hiện tượng thực tế khi lỗi OV xảy ra

Trong thực tế sản xuất, lỗi OV thường xuất hiện khi:

Động cơ đang chạy bình thường nhưng dừng đột ngột khi giảm tốc
Lỗi xuất hiện nhiều khi dừng máy nhanh hoặc đảo chiều liên tục
Biến tần báo OV khi tải có quán tính lớn
Một số trường hợp có hiện tượng “vọt áp” trước khi dừng

Đây là dấu hiệu cho thấy năng lượng cơ học từ động cơ đang hồi ngược về DC Bus nhưng không được tiêu tán kịp thời.

Nguyên nhân gây lỗi OV trên biến tần FUJI

1. Hiện tượng hồi năng lượng từ tải quán tính lớn
Trong các hệ thống như băng tải dài, quạt công nghiệp lớn, máy ly tâm hoặc cơ cấu nâng hạ, khi giảm tốc nhanh, động cơ hoạt động như một máy phát điện. Năng lượng này trả ngược về biến tần, làm tăng điện áp DC Bus vượt mức cho phép và gây lỗi OV.

2. Thời gian giảm tốc quá ngắn
Khi cài đặt deceleration time quá thấp, biến tần buộc phải giảm tốc nhanh, dẫn đến năng lượng hồi về không được xử lý kịp thời. Đây là nguyên nhân phổ biến nhất trong thực tế vận hành.

3. Điện trở xả (braking resistor) không hoạt động hoặc thiếu
Trong các hệ thống có tải quán tính cao, điện trở xả đóng vai trò tiêu tán năng lượng dư. Nếu điện trở bị hỏng, đấu sai hoặc không được trang bị, lỗi OV sẽ dễ dàng xuất hiện.

4. Điện áp nguồn đầu vào cao bất thường
Nguồn điện lưới không ổn định hoặc tăng áp cũng có thể góp phần làm DC Bus vượt ngưỡng, đặc biệt khi kết hợp với điều kiện tải xấu.

Đánh giá kỹ thuật

Lỗi OV trên biến tần FUJI thường không xuất phát từ hư hỏng phần cứng ngay lập tức mà chủ yếu liên quan đến đặc tính tải và cấu hình vận hành. Tuy nhiên, nếu lỗi OV xuất hiện lặp lại thường xuyên mà không liên quan đến cài đặt, cần kiểm tra thêm các mạch giám sát DC Bus và khối nguồn để loại trừ khả năng suy giảm linh kiện bên trong.

Việc xử lý đúng nguyên nhân giúp hệ thống vận hành ổn định hơn, hạn chế kích hoạt bảo vệ sai và kéo dài tuổi thọ của biến tần trong môi trường công nghiệp.

Lỗi UV (Undervoltage) – Thấp Áp Và Ảnh Hưởng Từ Nguồn Cấp Trên Biến Tần FUJI

Lỗi UV (Undervoltage) trên biến tần FUJI PWM là lỗi xảy ra khi điện áp DC Bus hoặc điện áp nguồn đầu vào giảm xuống dưới mức cho phép. Khi đó, biến tần sẽ kích hoạt chế độ bảo vệ và ngừng hoạt động để tránh gây sai lệch điều khiển hoặc hư hỏng khối công suất IGBT.

Hiện tượng thực tế khi lỗi UV xảy ra

Trong quá trình vận hành thực tế tại nhà máy, lỗi UV thường có các biểu hiện như:

Biến tần khởi động được nhưng nhanh chóng dừng lại
Động cơ quay yếu, không đạt tốc độ mong muốn
Lỗi xuất hiện khi nhiều thiết bị cùng hoạt động
Biến tần reset hoặc tắt đột ngột khi tải tăng
Màn hình hiển thị cảnh báo thấp áp trước khi ngừng chạy

Những hiện tượng này cho thấy hệ thống đang không được cấp đủ năng lượng ổn định để duy trì hoạt động.

Nguyên nhân gây lỗi UV trên biến tần FUJI

1. Sụt áp nguồn điện lưới
Đây là nguyên nhân phổ biến nhất. Khi điện lưới không ổn định hoặc bị sụt áp do tải lớn trong nhà máy, điện áp đầu vào giảm xuống khiến DC Bus không đủ mức duy trì, dẫn đến lỗi UV.

2. Mất pha hoặc tiếp xúc kém đầu vào
Dây nguồn lỏng, contactor tiếp xúc không tốt hoặc mất một pha điện có thể làm giảm đáng kể điện áp cấp cho biến tần, gây mất ổn định hệ thống.

3. Tải khởi động đồng thời quá lớn
Khi nhiều thiết bị công suất lớn cùng khởi động, điện áp toàn hệ thống bị kéo xuống, khiến biến tần FUJI không đủ điện áp để duy trì hoạt động.

4. Lỗi trong mạch chỉnh lưu hoặc DC Bus
Trong một số trường hợp, cầu diode chỉnh lưu suy yếu hoặc tụ DC Bus lão hóa có thể làm giảm khả năng tích trữ và ổn định điện áp, gây ra lỗi UV ngay cả khi nguồn điện bên ngoài vẫn bình thường.

Đánh giá kỹ thuật

Lỗi UV trên biến tần FUJI không chỉ phản ánh chất lượng nguồn điện mà còn có thể là dấu hiệu của sự suy giảm linh kiện bên trong biến tần, đặc biệt là tụ lọc DC Bus hoặc mạch chỉnh lưu. Nếu lỗi xảy ra thường xuyên, cần kiểm tra toàn diện cả hệ thống cấp nguồn và khối nguồn nội bộ để xác định chính xác nguyên nhân.

Việc xử lý sớm lỗi UV giúp đảm bảo biến tần hoạt động ổn định, tránh tình trạng reset liên tục và giảm nguy cơ ảnh hưởng đến các thiết bị khác trong dây chuyền sản xuất.

Hư Hỏng IGBT Trong Biến Tần FUJI – Dấu Hiệu, Nguyên Nhân Và Cảnh Báo Sớm

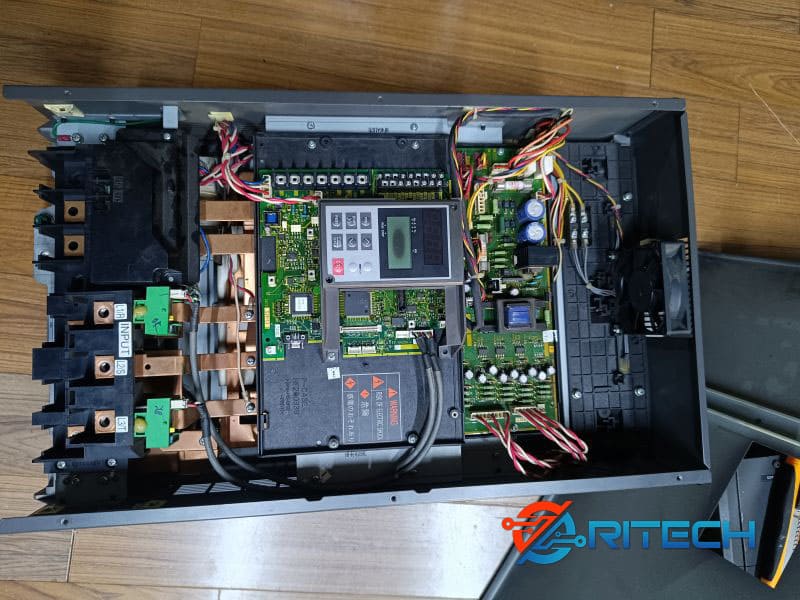

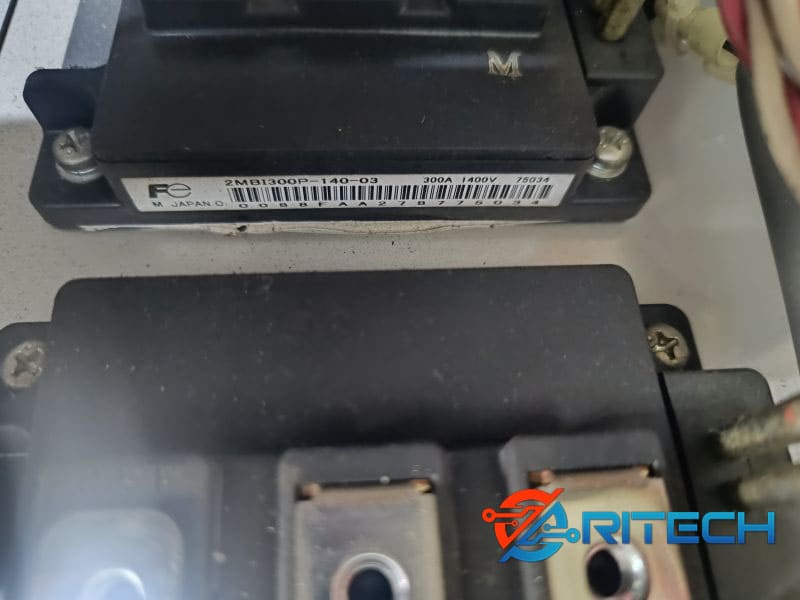

IGBT (Insulated Gate Bipolar Transistor) là linh kiện công suất quan trọng nhất trong biến tần FUJI PWM, đóng vai trò đóng cắt tốc độ cao để tạo ra dạng sóng PWM cấp cho động cơ. Khi IGBT gặp sự cố, biến tần gần như không thể vận hành ổn định và thường dẫn đến lỗi nghiêm trọng như OC, SC hoặc nổ công suất.

Dấu hiệu hư hỏng IGBT trên biến tần FUJI

Trong thực tế sửa chữa, IGBT hư hỏng thường biểu hiện qua các dấu hiệu rõ rệt như:

Biến tần báo lỗi OC ngay khi khởi động hoặc vừa chạy
Không thể khởi động động cơ hoặc chạy rất yếu
Có hiện tượng chập pha đầu ra U–V–W
Biến tần phát tiếng “rẹt” hoặc ngắt đột ngột
Trường hợp nặng có thể cháy nổ linh kiện công suất

Những dấu hiệu này thường cho thấy khối công suất đã mất khả năng điều khiển dòng điện một cách chính xác.

Nguyên nhân gây hư hỏng IGBT trong biến tần FUJI

1. Quá dòng kéo dài (OC không xử lý kịp thời)
Khi động cơ bị kẹt hoặc tải quá nặng, dòng điện tăng vượt ngưỡng và nếu bảo vệ không kịp kích hoạt, IGBT sẽ bị quá nhiệt và hư hỏng.

2. Quá nhiệt trong quá trình vận hành
Hệ thống tản nhiệt kém, quạt làm mát yếu hoặc môi trường nhiệt độ cao khiến IGBT hoạt động vượt ngưỡng nhiệt cho phép, dẫn đến suy giảm và phá hủy cấu trúc bán dẫn.

3. Nhiễu điện và xung áp cao
Trong môi trường công nghiệp, xung điện từ hoặc sét lan truyền có thể gây stress điện áp lên IGBT, làm hỏng lớp cách điện bên trong linh kiện.

4. Lỗi driver kích IGBT
Driver điều khiển sai xung hoặc mất đồng bộ có thể khiến IGBT đóng cắt không đúng thời điểm, gây chập pha hoặc đánh thủng linh kiện.

5. Lão hóa linh kiện theo thời gian
Sau thời gian dài vận hành liên tục, IGBT và các linh kiện liên quan sẽ suy giảm hiệu suất, đặc biệt trong các hệ thống chạy 24/7.

Cảnh báo sớm khi IGBT bắt đầu suy yếu

Trước khi hư hoàn toàn, IGBT thường có một số dấu hiệu cảnh báo:

Lỗi OC xuất hiện khi tải tăng nhẹ
Biến tần nóng nhanh bất thường
Dòng điện dao động không ổn định
Khởi động chập chờn, lúc chạy lúc không

Đánh giá kỹ thuật

Hư hỏng IGBT trong biến tần FUJI là lỗi nghiêm trọng thuộc nhóm khối công suất. Việc phát hiện sớm và xử lý đúng nguyên nhân gốc (tải, driver, làm mát, nguồn điện) là yếu tố quan trọng giúp tránh tái hư hỏng và giảm chi phí sửa chữa. Nếu chỉ thay IGBT mà không xử lý nguyên nhân, lỗi có thể tái phát rất nhanh trong quá trình vận hành thực tế.

Mối Liên Hệ Giữa OC – OV – UV Và Hư Hỏng Khối Công Suất Trong Biến Tần FUJI

Trong biến tần FUJI PWM, các lỗi OC (Overcurrent), OV (Overvoltage) và UV (Undervoltage) không chỉ là các cảnh báo vận hành đơn lẻ mà còn có mối liên hệ chặt chẽ với tình trạng của khối công suất IGBT và hệ thống nguồn DC Bus. Việc hiểu rõ mối quan hệ này giúp kỹ thuật viên phân tích đúng bản chất sự cố thay vì chỉ xử lý theo mã lỗi hiển thị.

OC – OV – UV và vai trò cảnh báo “đầu vào” của hư hỏng công suất

Trong nhiều trường hợp thực tế, các lỗi OC, OV và UV xuất hiện như tín hiệu cảnh báo sớm cho thấy khối công suất đang chịu áp lực bất thường:

OC (quá dòng) thường liên quan trực tiếp đến IGBT làm việc quá tải, dòng tăng đột ngột hoặc driver kích không ổn định.
OV (quá áp DC Bus) phản ánh năng lượng hồi ngược từ động cơ gây áp lực lên tụ DC và IGBT.
UV (thấp áp) cho thấy nguồn cấp không ổn định, làm mạch điều khiển và driver hoạt động sai lệch.

Ba nhóm lỗi này đều tác động trực tiếp hoặc gián tiếp đến khả năng đóng cắt an toàn của IGBT.

Chuỗi nguyên nhân dẫn đến hư hỏng khối công suất

Trong thực tế sửa chữa biến tần FUJI, có thể thấy một chuỗi hư hỏng điển hình:

UV kéo dài → nguồn nuôi không ổn định → driver hoạt động sai
OV lặp lại → DC Bus chịu áp lực cao → tụ và IGBT suy yếu
OC xuất hiện thường xuyên → IGBT bị quá nhiệt → giảm tuổi thọ nhanh

Khi các hiện tượng này kéo dài, khối công suất IGBT sẽ dần mất khả năng chịu tải, dẫn đến lỗi nặng hơn như chập pha đầu ra, nổ IGBT hoặc biến tần không thể khởi động.

Ảnh hưởng chéo giữa các lỗi

Điểm quan trọng trong biến tần FUJI là các lỗi OC – OV – UV không tồn tại độc lập. Một lỗi ban đầu có thể kéo theo các lỗi khác:

OV do giảm tốc đột ngột có thể gây dòng tăng bất thường → dẫn đến OC
UV làm sụt áp điều khiển → IGBT đóng cắt sai → gây OC hoặc lỗi nội bộ
OC kéo dài → gây nhiệt → làm DC Bus dao động → dễ phát sinh OV/UV giả

Kết luận kỹ thuật

Mối liên hệ giữa OC – OV – UV và khối công suất IGBT cho thấy rằng các lỗi trên biến tần FUJI không nên được xử lý riêng lẻ theo từng mã lỗi. Thay vào đó, cần phân tích theo hệ thống tổng thể: nguồn – DC Bus – driver – IGBT – tải cơ khí để xác định đúng nguyên nhân gốc.

Cách tiếp cận này giúp hạn chế thay thế sai linh kiện, giảm chi phí sửa chữa và tăng độ ổn định của biến tần trong vận hành thực tế.

Phương Pháp Kiểm Tra Khối Chỉnh Lưu Và DC Bus Trên Biến Tần FUJI

Trong biến tần FUJI PWM, khối chỉnh lưu và DC Bus đóng vai trò nền tảng trong việc tạo ra nguồn điện một chiều ổn định để cấp cho khối công suất IGBT. Khi xảy ra các lỗi như OC, OV, UV hoặc lỗi IGBT, việc kiểm tra khối chỉnh lưu và DC Bus là bước bắt buộc để xác định tình trạng thực tế của thiết bị.

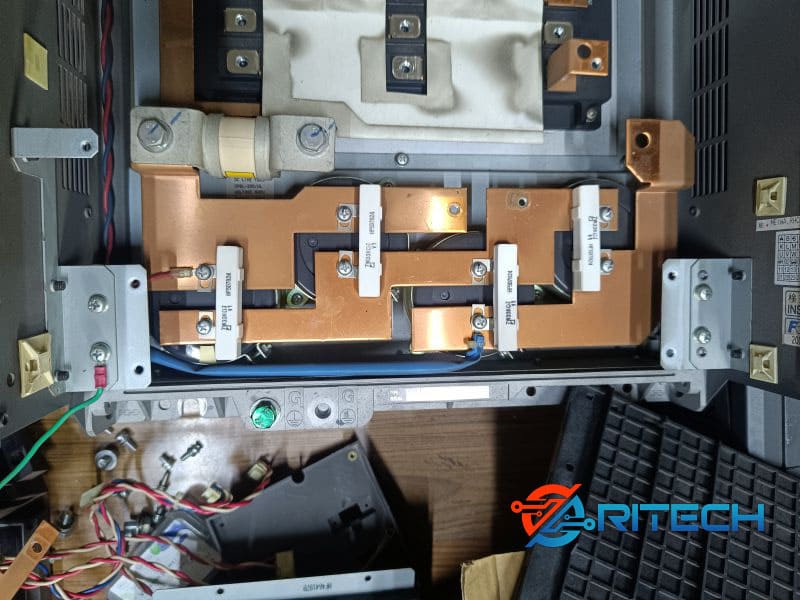

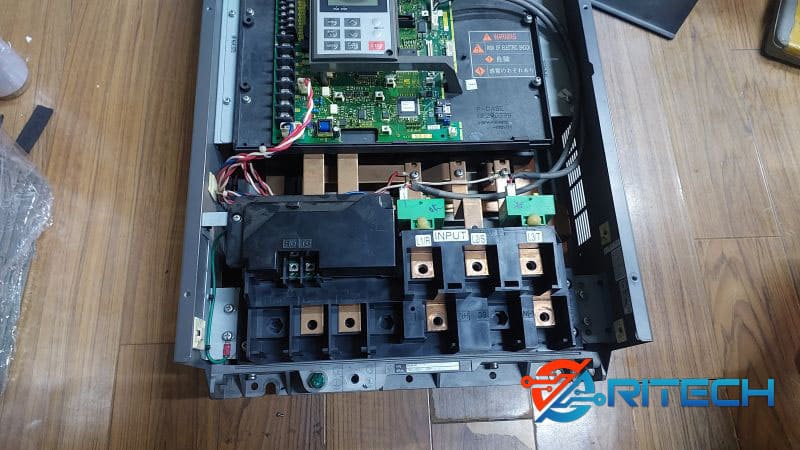

1. Kiểm tra khối chỉnh lưu đầu vào (Rectifier)

Khối chỉnh lưu có nhiệm vụ biến đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC). Khi kiểm tra thực tế, kỹ thuật viên thường thực hiện các bước sau:

Đo điện trở giữa các pha đầu vào R–S–T để phát hiện chập hoặc rò
Kiểm tra diode chỉnh lưu bằng đồng hồ thang diode
Quan sát dấu hiệu cháy, nứt, đổi màu trên cầu diode
Kiểm tra cân bằng điện áp giữa các pha khi cấp nguồn

Nếu cầu chỉnh lưu bị suy yếu hoặc hư hỏng, điện áp DC Bus sẽ không ổn định, dẫn đến các lỗi như UV hoặc OC giả trong quá trình vận hành.

2. Kiểm tra điện áp DC Bus

DC Bus là trung tâm năng lượng của biến tần, nơi lưu trữ và cung cấp điện áp cho khối IGBT hoạt động. Khi kiểm tra, cần thực hiện:

Đo điện áp DC Bus trực tiếp tại tụ lọc (thường ký hiệu P/N hoặc +/–)
Theo dõi điện áp khi khởi động, chạy không tải và có tải
Kiểm tra độ dao động điện áp khi thay đổi tốc độ động cơ

Nếu điện áp DC Bus:

Quá cao → có thể gây lỗi OV
Quá thấp → gây lỗi UV
Dao động mạnh → nghi ngờ tụ DC Bus hoặc nguồn chỉnh lưu yếu

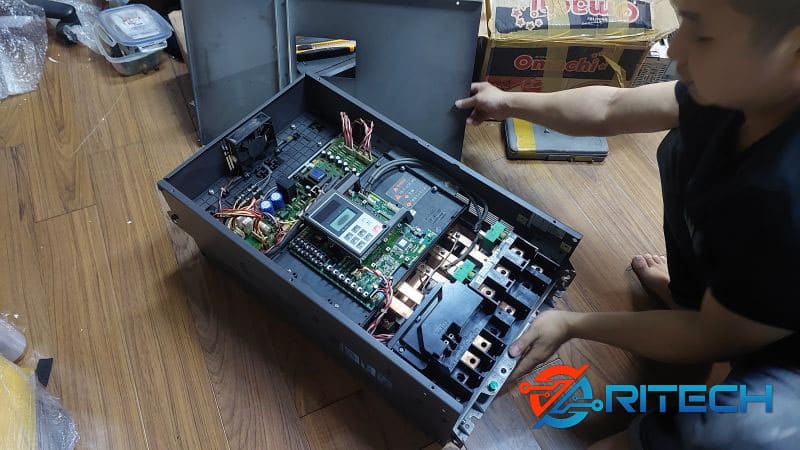

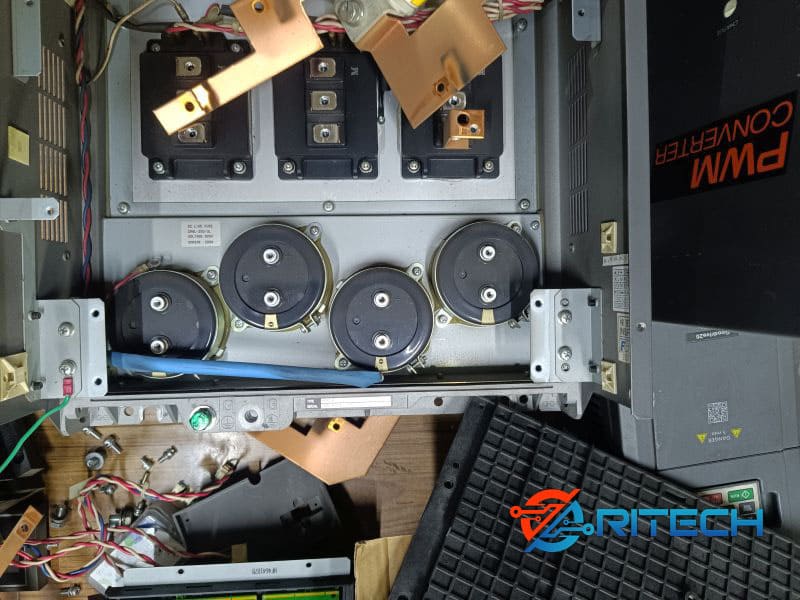

3. Kiểm tra tụ DC Bus (DC Capacitor)

Tụ DC Bus là linh kiện quan trọng giúp ổn định điện áp một chiều. Trong thực tế:

Tụ yếu sẽ gây sụt áp khi tải tăng
Tụ khô hoặc ESR cao làm điện áp dao động mạnh
Tụ phồng hoặc rò điện cần được thay thế ngay

Đây là nguyên nhân phổ biến gây ra lỗi UV và OC khi chạy tải nặng.

4. Kiểm tra mạch xả (Braking Circuit)

Mạch xả giúp tiêu tán năng lượng hồi về từ động cơ. Khi kiểm tra cần:

Đo điện trở xả có đúng giá trị không
Kiểm tra transistor xả (braking transistor)
Quan sát tình trạng quá nhiệt khi giảm tốc

Nếu mạch xả không hoạt động, năng lượng hồi về sẽ làm tăng DC Bus và gây lỗi OV.

5. Đánh giá tổng thể hệ DC Bus

Sau khi kiểm tra từng phần, kỹ thuật viên cần đánh giá tổng thể:

DC Bus ổn định hay dao động bất thường
Có hiện tượng sụt áp khi tăng tải không
Có dấu hiệu hồi áp quá mức khi giảm tốc không

Kết luận kỹ thuật

Khối chỉnh lưu và DC Bus là nền tảng quyết định sự ổn định của biến tần FUJI PWM. Hầu hết các lỗi như OC, OV, UV và lỗi IGBT đều có liên quan trực tiếp hoặc gián tiếp đến khu vực này. Vì vậy, kiểm tra đúng quy trình giúp xác định chính xác nguyên nhân gốc, tránh thay thế sai linh kiện và giảm đáng kể thời gian sửa chữa trong thực tế.

Phương Pháp Kiểm Tra IGBT Và Driver Kích Trong Biến Tần FUJI

Trong biến tần FUJI PWM, khối IGBT và driver kích IGBT là hai thành phần cốt lõi quyết định khả năng đóng cắt công suất và tạo ra dạng sóng PWM cấp cho động cơ. Khi xảy ra các lỗi như OC, SC, FOC hoặc nổ công suất, việc kiểm tra IGBT và driver là bước quan trọng nhất để xác định tình trạng thực tế của biến tần.

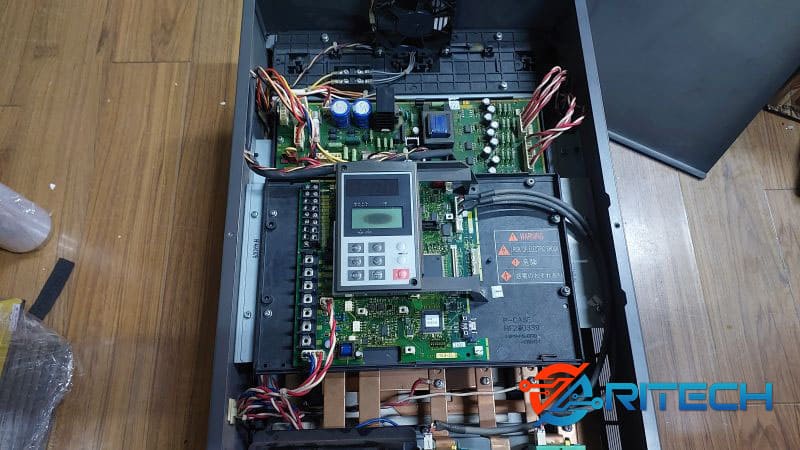

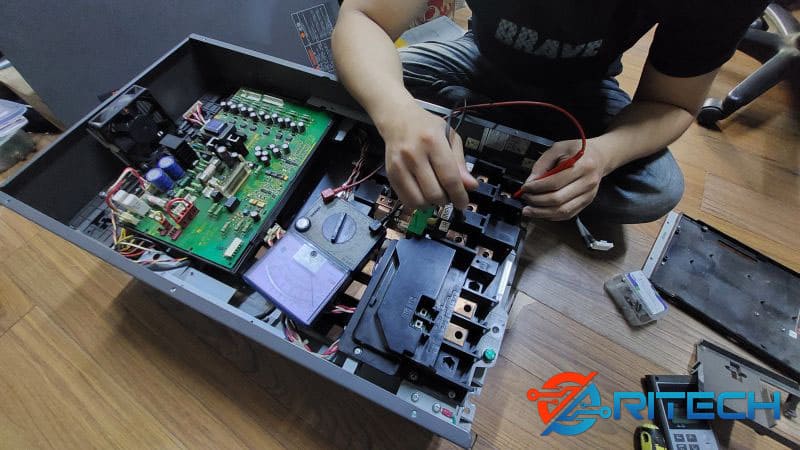

1. Kiểm tra IGBT bằng đồng hồ đo chuyên dụng

IGBT có thể được kiểm tra sơ bộ bằng đồng hồ vạn năng ở chế độ diode test. Các bước thực hiện gồm:

Đo giữa các chân collector–emitter để phát hiện chập
Kiểm tra từng pha đầu ra U–V–W so với DC Bus
So sánh giá trị dẫn thuận và nghịch của từng nhánh IGBT
Quan sát hiện tượng rò điện hoặc chập nhẹ

Trong thực tế, nếu IGBT bị chập hoặc rò mạnh, biến tần thường báo lỗi OC ngay khi cấp nguồn hoặc vừa chạy tải.

2. Kiểm tra cách ly IGBT khỏi mạch điều khiển

Để xác định chính xác IGBT có hư hay không, cần:

Tháo kết nối giữa driver và gate IGBT
Đo lại từng nhánh công suất độc lập
Loại trừ ảnh hưởng từ mạch điều khiển

Bước này giúp phân biệt giữa IGBT hư thật và lỗi do driver kích sai tín hiệu.

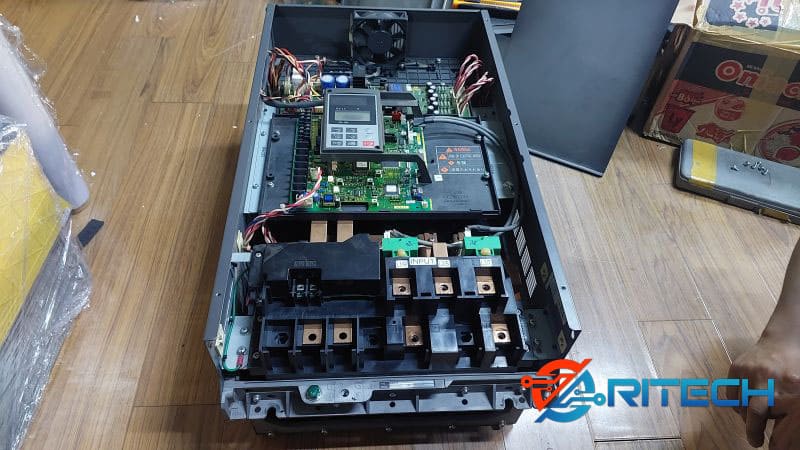

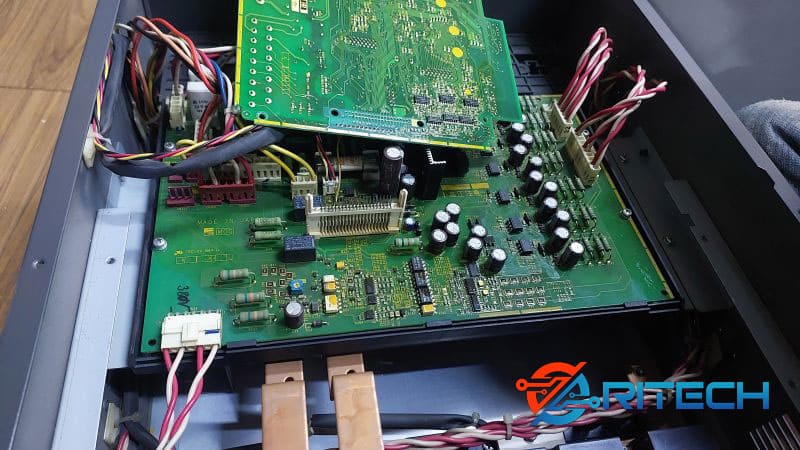

3. Kiểm tra driver kích IGBT

Driver IGBT có nhiệm vụ khuếch đại tín hiệu PWM từ bo điều khiển để điều khiển đóng cắt IGBT. Khi kiểm tra cần chú ý:

Đo nguồn cấp cho driver (thường ±15V hoặc 15V DC)
Kiểm tra tín hiệu PWM đầu vào từ bo điều khiển
Quan sát xung kích bằng oscilloscope nếu có
Kiểm tra linh kiện cách ly như opto hoặc IC driver

Nếu driver bị lỗi, IGBT có thể đóng cắt sai thời điểm, gây ra hiện tượng OC giả hoặc chập pha đầu ra.

4. Kiểm tra xung kích thực tế

Trong sửa chữa chuyên sâu, việc đo xung gate là rất quan trọng:

Xung phải rõ ràng, vuông và ổn định
Không được méo dạng hoặc mất xung
Không có hiện tượng trễ bất thường giữa các pha

Nếu xung không ổn định, nguyên nhân thường nằm ở bo điều khiển hoặc driver cách ly.

5. Đánh giá tổng thể khối công suất

Sau khi kiểm tra IGBT và driver, cần đánh giá:

Có chập pha đầu ra hay không
DC Bus có ổn định khi cấp nguồn
Tín hiệu PWM có đồng bộ giữa các pha
Nhiệt độ IGBT khi chạy không tải

Kết luận kỹ thuật

IGBT và driver kích trong biến tần FUJI PWM là hai khối liên kết chặt chẽ. Một lỗi nhỏ ở driver cũng có thể dẫn đến hư hỏng IGBT, và ngược lại IGBT suy yếu cũng có thể làm driver hoạt động sai. Vì vậy, việc kiểm tra phải thực hiện đồng thời theo cả hai hướng để xác định chính xác nguyên nhân gốc, tránh thay thế sai linh kiện và giảm rủi ro hư hỏng lặp lại trong vận hành thực tế.

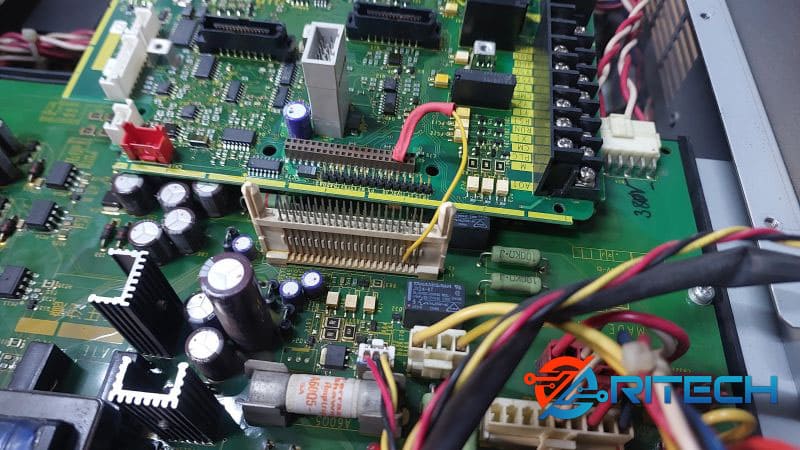

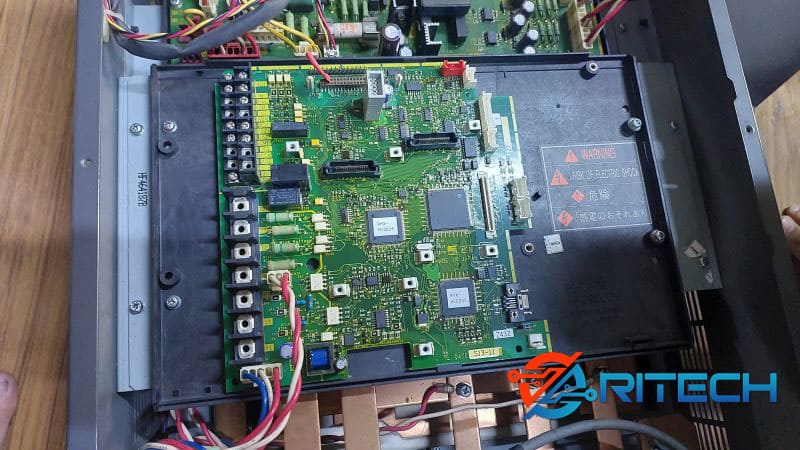

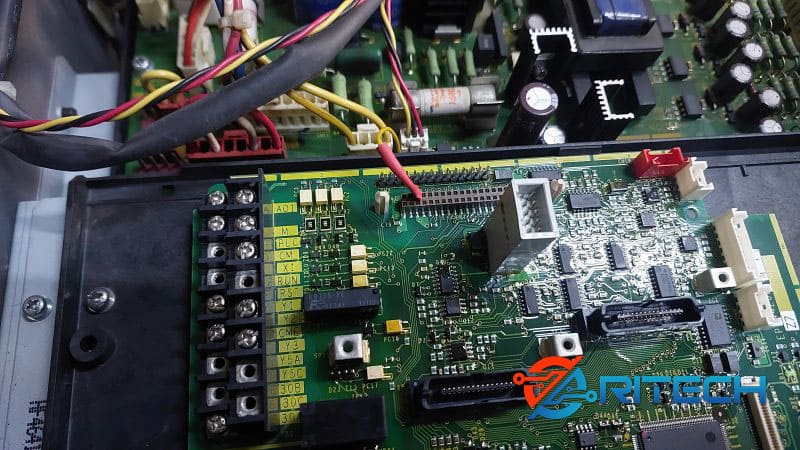

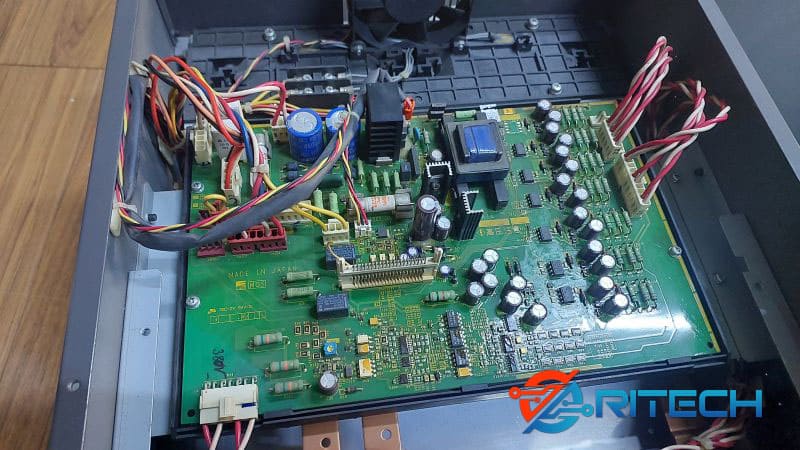

Phương Pháp Kiểm Tra Bo Điều Khiển Và Mạch Phản Hồi Tín Hiệu

Trong biến tần FUJI PWM, bo điều khiển (control board) và mạch phản hồi tín hiệu đóng vai trò trung tâm trong việc xử lý lệnh điều khiển, giám sát dòng điện, điện áp và điều phối toàn bộ hoạt động của khối công suất IGBT. Khi xảy ra các lỗi như OC, OV, UV, F0035 hoặc mất điều khiển, việc kiểm tra hai khối này là bước quan trọng để xác định nguyên nhân gốc.

1. Kiểm tra nguồn cấp cho bo điều khiển

Bo điều khiển chỉ hoạt động ổn định khi được cấp đủ các mức nguồn nội bộ. Khi kiểm tra cần:

Đo các mức nguồn DC như 5V, 12V, 15V (tùy dòng FUJI)
Kiểm tra độ ổn định điện áp khi bật nguồn
Quan sát hiện tượng sụt áp khi biến tần bắt đầu chạy
Kiểm tra linh kiện ổn áp, IC nguồn và tụ lọc

Nếu nguồn nội bộ dao động hoặc yếu, bo điều khiển có thể xử lý sai tín hiệu, dẫn đến lỗi vận hành giả hoặc lỗi nội bộ.

2. Kiểm tra tín hiệu điều khiển PWM

Tín hiệu PWM từ bo điều khiển là đầu ra quan trọng để điều khiển driver IGBT:

Kiểm tra tín hiệu PWM bằng oscilloscope nếu có
Đánh giá độ ổn định xung (biên độ, tần số, độ rộng xung)
Kiểm tra sự đồng bộ giữa các kênh U–V–W
Quan sát tín hiệu khi thay đổi tốc độ động cơ

Nếu tín hiệu PWM bị méo, mất xung hoặc không đồng đều, biến tần có thể báo lỗi OC hoặc không kích được IGBT.

3. Kiểm tra mạch phản hồi dòng và điện áp

Mạch phản hồi giúp biến tần giám sát trạng thái hoạt động của hệ thống:

Kiểm tra cảm biến dòng (current sensor / shunt)
Đo tín hiệu phản hồi dòng về bo điều khiển
Kiểm tra mạch chia áp đo DC Bus
Quan sát tín hiệu phản hồi khi thay đổi tải

Sai lệch trong mạch phản hồi có thể khiến biến tần hiểu sai trạng thái tải, dẫn đến kích hoạt lỗi không chính xác như OC hoặc UV.

4. Kiểm tra mạch cách ly và truyền tín hiệu

Trong biến tần FUJI, các tín hiệu điều khiển thường được cách ly bằng opto hoặc IC cách ly:

Kiểm tra opto cách ly tín hiệu PWM
Đo tín hiệu qua rào cách ly
Quan sát hiện tượng nhiễu hoặc mất tín hiệu từng kênh
Kiểm tra đường mạch in có bị oxy hóa hoặc nứt không

Mạch cách ly yếu có thể gây sai lệch tín hiệu điều khiển giữa bo điều khiển và driver IGBT.

5. Đánh giá tổng thể bo điều khiển

Sau khi kiểm tra từng phần, cần đánh giá tổng thể:

Bo có khởi động ổn định không
Có lỗi nội bộ hoặc reset ngẫu nhiên không
Tín hiệu điều khiển có đồng bộ với phản hồi không
Có hiện tượng sai lệch khi tăng tải không

Kết luận kỹ thuật

Bo điều khiển và mạch phản hồi tín hiệu trong biến tần FUJI PWM là trung tâm xử lý toàn bộ hệ thống. Khi hai khối này hoạt động không ổn định, các lỗi như OC, OV, UV hoặc lỗi IGBT có thể xuất hiện dù phần công suất vẫn còn tốt. Vì vậy, việc kiểm tra phải thực hiện đồng bộ giữa nguồn – tín hiệu – phản hồi để xác định chính xác nguyên nhân và tránh thay thế sai linh kiện.

Quy Trình Khoanh Vùng Lỗi Biến Tần PWM FUJI Tại CNCZONE

Trong sửa chữa biến tần FUJI PWM, khoanh vùng lỗi là bước quyết định để xác định đúng nguyên nhân gốc của các sự cố như OC, OV, UV hoặc lỗi IGBT. Quy trình tại CNCZONE được xây dựng theo hướng đi từ tổng quan đến chi tiết, nhưng trình bày và thực hiện theo từng bước rõ ràng để dễ theo dõi và tránh bỏ sót lỗi trong thực tế.

Bước 1: Tiếp nhận và đánh giá tình trạng ban đầu

Kỹ thuật viên tiếp nhận biến tần và kiểm tra nhanh tình trạng bên ngoài như dấu hiệu cháy nổ, phồng tụ, mùi khét hoặc oxy hóa. Đồng thời đọc mã lỗi hiển thị trên thiết bị (OC, OV, UV, FOC…) và ghi nhận thông tin vận hành từ khách hàng như tải đang chạy, thời điểm lỗi xuất hiện và tần suất lỗi. Đây là bước giúp định hướng nhanh mức độ hư hỏng và khoanh vùng ban đầu.

Bước 2: Kiểm tra khối nguồn và DC Bus

Tiến hành đo điện áp đầu vào và điện áp DC Bus trong các trạng thái khác nhau như lúc cấp nguồn, không tải và khi có tải. Đồng thời kiểm tra cầu diode chỉnh lưu và tụ DC Bus để phát hiện dấu hiệu sụt áp, dao động hoặc mất ổn định. Nếu khối nguồn không ổn định, toàn bộ hệ thống điều khiển phía sau có thể bị ảnh hưởng và gây ra các lỗi giả như UV hoặc OC.

Bước 3: Kiểm tra khối công suất IGBT

Thực hiện đo kiểm các nhánh công suất giữa U–V–W và DC Bus để phát hiện chập, rò hoặc suy giảm cách điện. Đồng thời quan sát dấu hiệu vật lý như đổi màu, nứt vỡ hoặc quá nhiệt trên IGBT. Đây là khu vực thường liên quan trực tiếp đến lỗi OC và các sự cố nặng như chập pha.

Bước 4: Kiểm tra driver kích IGBT

Kiểm tra nguồn cấp cho driver, tín hiệu PWM đầu vào và xung kích gate IGBT. Nếu có điều kiện, quan sát dạng xung bằng thiết bị đo chuyên dụng để đánh giá độ ổn định và tính đồng bộ giữa các pha. Driver lỗi có thể khiến IGBT đóng cắt sai thời điểm, gây ra lỗi giả hoặc hư hỏng lan sang khối công suất.

Bước 5: Kiểm tra bo điều khiển và mạch phản hồi

Đo kiểm các mức nguồn nội bộ (5V, 12V, 15V tùy dòng máy), kiểm tra tín hiệu phản hồi dòng và điện áp DC Bus, đồng thời đánh giá mạch cách ly tín hiệu. Nếu bo điều khiển hoặc mạch phản hồi sai lệch, biến tần có thể báo lỗi OC, OV hoặc UV dù phần công suất vẫn còn tốt.

Bước 6: Tổng hợp và xác định nguyên nhân gốc

Sau khi hoàn tất kiểm tra từng khối, kỹ thuật viên tiến hành tổng hợp toàn bộ kết quả để xác định nguyên nhân chính gây lỗi. Từ đó phân biệt rõ lỗi thuộc về nguồn, điều khiển, công suất hay do tải bên ngoài, tránh nhầm lẫn giữa lỗi giả và lỗi thực tế.

Kết luận kỹ thuật

Quy trình khoanh vùng tại CNCZONE giúp xác định chính xác nguyên nhân hư hỏng trên biến tần FUJI PWM bằng cách kiểm tra theo từng khối chức năng nhưng vẫn đảm bảo mạch logic rõ ràng. Cách tiếp cận này giúp giảm thời gian chẩn đoán, tránh thay thế sai linh kiện và nâng cao tỷ lệ sửa chữa thành công trong thực tế sản xuất công nghiệp.

Thử Nghiệm Không Tải Và Có Tải Sau Khi Sửa Chữa Biến Tần FUJI

Sau khi hoàn tất quá trình khoanh vùng lỗi, kiểm tra và thay thế linh kiện hư hỏng trên biến tần FUJI PWM, bước tiếp theo tại CNCZONE là tiến hành thử nghiệm không tải và có tải. Đây là công đoạn quan trọng nhằm đảm bảo thiết bị hoạt động ổn định, đúng thông số kỹ thuật và không còn tái phát lỗi như OC, OV, UV hoặc lỗi IGBT trong điều kiện vận hành thực tế.

Bước 1: Kiểm tra trước khi chạy thử

Trước khi cấp nguồn và chạy thử, kỹ thuật viên thực hiện kiểm tra lại toàn bộ hệ thống:

Xác nhận đã thay đúng linh kiện hư hỏng
Kiểm tra siết lại toàn bộ đầu nối công suất và điều khiển
Đo kiểm lại DC Bus và khối nguồn
Đảm bảo không có chập pha đầu ra U–V–W
Kiểm tra cách điện giữa công suất và mass

Bước này nhằm loại bỏ các rủi ro phát sinh ngay khi cấp nguồn.

Bước 2: Chạy thử không tải

Ở giai đoạn không tải, biến tần được cấp nguồn và chạy ở chế độ không gắn tải cơ khí để đánh giá khả năng hoạt động cơ bản:

Quan sát quá trình khởi động và tăng tốc
Kiểm tra dòng không tải có ổn định hay không
Theo dõi điện áp DC Bus trong suốt quá trình chạy
Kiểm tra nhiệt độ IGBT và khối tản nhiệt
Xác nhận không xuất hiện lại lỗi OC, OV hoặc UV

Nếu hệ thống hoạt động ổn định ở giai đoạn này, có thể chuyển sang kiểm tra tải thực tế.

Bước 3: Chạy thử có tải

Sau khi đạt yêu cầu không tải, biến tần được đưa vào vận hành với tải thực tế hoặc tải giả lập:

Kiểm tra khả năng kéo tải ở các mức thấp đến cao
Theo dõi dòng điện khi tăng và giảm tốc
Đánh giá độ ổn định của DC Bus khi tải thay đổi
Kiểm tra phản ứng của biến tần khi dừng và đảo chiều
Quan sát hiện tượng rung, nóng hoặc báo lỗi bất thường

Giai đoạn này giúp xác nhận khả năng làm việc thực tế của biến tần trong điều kiện sản xuất.

Bước 4: Đánh giá tổng thể sau thử nghiệm

Sau khi chạy thử, kỹ thuật viên tiến hành đánh giá:

Thiết bị có hoạt động ổn định liên tục không
Có xuất hiện lỗi lặp lại hay không
Dòng điện và điện áp có nằm trong giới hạn cho phép
Nhiệt độ vận hành có ổn định khi chạy lâu

Kết luận kỹ thuật

Quy trình thử nghiệm không tải và có tải tại CNCZONE giúp đảm bảo rằng biến tần FUJI PWM sau sửa chữa đã đạt trạng thái vận hành ổn định trước khi bàn giao. Đây là bước kiểm chứng cuối cùng, giúp loại bỏ rủi ro tái lỗi và đảm bảo thiết bị có thể đưa vào sản xuất ngay mà không phát sinh sự cố trong quá trình vận hành thực tế.

Những Sai Lầm Thường Gặp Khi Chẩn Đoán Lỗi OC, OV, UV Trên Biến Tần FUJI

Trong quá trình sửa chữa biến tần FUJI PWM, các lỗi như OC (Overcurrent), OV (Overvoltage) và UV (Undervoltage) thường dễ bị chẩn đoán sai nếu không hiểu rõ mối liên hệ giữa tải, nguồn điện và khối công suất. Việc nhận diện sai nguyên nhân không chỉ làm kéo dài thời gian sửa chữa mà còn dẫn đến thay thế linh kiện không cần thiết.

1. Nhầm lẫn giữa lỗi do tải và lỗi do phần cứng

Một sai lầm phổ biến là cho rằng lỗi OC hoặc OV luôn xuất phát từ hư hỏng bên trong biến tần. Thực tế, rất nhiều trường hợp lỗi đến từ tải cơ khí nặng, kẹt trục, hoặc cài đặt tăng/giảm tốc không phù hợp. Nếu không kiểm tra phần cơ khí và thông số vận hành, rất dễ thay nhầm IGBT hoặc driver.

2. Chỉ dựa vào mã lỗi hiển thị

Nhiều trường hợp kỹ thuật viên chỉ đọc mã lỗi OC, OV hoặc UV mà không phân tích điều kiện xảy ra lỗi. Ví dụ:

OC xuất hiện khi tăng tốc → có thể do ACC quá ngắn
OV xuất hiện khi giảm tốc → có thể do năng lượng hồi về
UV xuất hiện khi tải lớn khởi động đồng thời

Nếu chỉ dựa vào mã lỗi mà không xem ngữ cảnh, chẩn đoán sẽ thiếu chính xác.

3. Bỏ qua kiểm tra DC Bus và nguồn cấp

Một sai lầm nghiêm trọng là không đo trực tiếp điện áp DC Bus. Trong thực tế:

DC Bus dao động → gây OV hoặc UV giả
Tụ DC yếu → dễ gây OC khi tải tăng
Cầu chỉnh lưu yếu → gây sụt áp toàn hệ thống

Đây là nhóm lỗi nền tảng nhưng thường bị bỏ sót.

4. Thay IGBT khi chưa kiểm tra driver

Nhiều trường hợp OC lặp lại khiến kỹ thuật viên thay IGBT ngay, nhưng nguyên nhân thực tế lại nằm ở driver kích sai xung. Nếu driver không được kiểm tra, việc thay IGBT sẽ không giải quyết triệt để và lỗi sẽ tái phát.

5. Không kiểm tra mạch phản hồi dòng và áp

Mạch phản hồi sai có thể khiến biến tần “hiểu nhầm” trạng thái tải. Điều này dẫn đến:

Báo OC khi dòng thực tế bình thường
Báo UV dù nguồn ổn định
Dao động điều khiển không hợp lý

Nếu bỏ qua bước này, rất dễ kết luận sai lỗi.

6. Không chạy thử sau sửa chữa

Một số trường hợp chỉ kiểm tra tại chỗ mà không chạy thử không tải và có tải. Điều này khiến lỗi chỉ xuất hiện khi đưa vào sản xuất thực tế, gây dừng máy trở lại và mất thêm chi phí xử lý.

Kết luận kỹ thuật

Các lỗi OC, OV, UV trên biến tần FUJI có tính chất liên quan chặt chẽ giữa tải – nguồn – điều khiển – công suất. Sai lầm lớn nhất trong chẩn đoán là xử lý theo mã lỗi đơn lẻ thay vì phân tích theo hệ thống. Việc kiểm tra đúng quy trình giúp tránh thay thế sai linh kiện, rút ngắn thời gian sửa chữa và nâng cao độ ổn định của thiết bị trong vận hành thực tế.

Giải Pháp Phòng Ngừa Hư Hỏng Biến Tần FUJI Trong Môi Trường Công Nghiệp

Trong môi trường công nghiệp, biến tần FUJI PWM thường phải hoạt động liên tục với tải thay đổi, nguồn điện không ổn định và điều kiện nhiệt độ cao. Đây là những yếu tố trực tiếp gây ra các lỗi phổ biến như OC (quá dòng), OV (quá áp), UV (thấp áp) và hư hỏng IGBT. Vì vậy, việc áp dụng các giải pháp phòng ngừa từ sớm là yếu tố quan trọng giúp kéo dài tuổi thọ thiết bị và giảm thiểu thời gian dừng máy.

1. Ổn định nguồn điện đầu vào

Nguồn điện không ổn định là nguyên nhân hàng đầu gây ra các lỗi UV và gián tiếp ảnh hưởng đến OC và OV. Do đó cần:

Lắp đặt hệ thống ổn áp hoặc lọc nhiễu cho nguồn cấp
Đảm bảo không mất pha, lệch pha trong hệ thống điện 3 pha
Kiểm tra định kỳ các điểm đấu nối, contactor và CB
Hạn chế sụt áp khi nhiều thiết bị công suất lớn khởi động cùng lúc

Nguồn điện ổn định giúp DC Bus hoạt động an toàn và giảm áp lực lên toàn bộ hệ thống công suất.

2. Cấu hình thông số tăng/giảm tốc hợp lý

Sai lệch trong cài đặt thời gian tăng tốc (ACC) và giảm tốc (DEC) là nguyên nhân phổ biến gây lỗi OC và OV:

Không đặt ACC quá ngắn để tránh dòng khởi động tăng đột ngột
Điều chỉnh DEC phù hợp với tải có quán tính lớn
Sử dụng điện trở xả khi hệ thống có tải hồi năng lượng
Tinh chỉnh theo từng loại máy thay vì dùng thông số mặc định

Cấu hình đúng giúp giảm sốc điện cho IGBT và hạn chế quá áp DC Bus.

3. Kiểm soát tải cơ khí và bảo trì định kỳ

Nhiều lỗi OC không đến từ biến tần mà xuất phát từ cơ khí:

Kiểm tra bạc đạn, trục truyền động và bôi trơn định kỳ
Tránh tình trạng kẹt tải hoặc quá tải kéo dài
Cân bằng tải trong hệ thống truyền động
Theo dõi dòng tải thực tế để phát hiện bất thường sớm

Tải ổn định giúp giảm áp lực trực tiếp lên khối IGBT.

4. Duy trì hệ thống làm mát hiệu quả

Nhiệt độ cao là yếu tố làm giảm tuổi thọ IGBT và tụ DC Bus:

Vệ sinh quạt làm mát định kỳ
Đảm bảo luồng gió thông thoáng trong tủ điện
Tránh lắp biến tần trong môi trường bụi hoặc nhiệt độ cao
Kiểm tra keo tản nhiệt và bề mặt tiếp xúc IGBT

Làm mát tốt giúp giảm nguy cơ quá nhiệt và lỗi nội bộ.

5. Kiểm tra định kỳ khối DC Bus và linh kiện công suất

Các linh kiện như tụ DC, diode chỉnh lưu và IGBT cần được kiểm tra định kỳ:

Đo ESR và dung lượng tụ DC Bus
Kiểm tra dấu hiệu phồng, rò hoặc suy giảm tụ
Đánh giá độ cân bằng điện áp DC Bus
Theo dõi nhiệt độ IGBT khi chạy tải cao

Phát hiện sớm giúp tránh sự cố lớn như nổ IGBT hoặc mất nguồn hoàn toàn.

6. Giảm nhiễu điện và bảo vệ hệ thống điều khiển

Môi trường công nghiệp có nhiều nhiễu điện có thể ảnh hưởng đến biến tần:

Sử dụng dây tín hiệu chống nhiễu
Tách riêng đường công suất và điều khiển
Lắp đặt tiếp địa đúng tiêu chuẩn
Sử dụng lọc nhiễu EMI nếu cần thiết

Giảm nhiễu giúp ổn định tín hiệu PWM và mạch phản hồi.

Kết luận kỹ thuật

Phòng ngừa hư hỏng biến tần FUJI PWM không chỉ nằm ở một yếu tố đơn lẻ mà là sự kết hợp giữa nguồn điện ổn định, cấu hình phù hợp, tải cơ khí tốt, làm mát hiệu quả và kiểm tra định kỳ linh kiện. Khi các yếu tố này được kiểm soát đồng bộ, hệ thống sẽ hạn chế tối đa các lỗi như OC, OV, UV và hư hỏng IGBT, từ đó đảm bảo vận hành ổn định và giảm chi phí sửa chữa trong dài hạn.

Nên Sửa Chữa Hay Thay Mới Khi Biến Tần FUJI Gặp Lỗi Nặng

Khi biến tần FUJI PWM gặp các lỗi nghiêm trọng như OC lặp lại, OV/UV không ổn định hoặc hư hỏng IGBT, doanh nghiệp thường đứng trước hai lựa chọn: sửa chữa hoặc thay mới. Việc lựa chọn phương án nào phụ thuộc vào mức độ hư hỏng, chi phí đầu tư và yêu cầu dừng máy trong sản xuất.

1. Khi nào nên ưu tiên sửa chữa biến tần FUJI

Sửa chữa là phương án phù hợp trong nhiều trường hợp thực tế, đặc biệt khi:

Biến tần chỉ hư hỏng một phần khối công suất hoặc driver
Lỗi liên quan đến tụ DC Bus, cầu diode, bo nguồn hoặc mạch phản hồi
Thiết bị còn khả năng thay thế linh kiện phổ thông
Model vẫn đang được sử dụng rộng rãi trong nhà máy
Chi phí sửa chữa thấp hơn đáng kể so với thay mới

Trong các trường hợp này, sửa chữa giúp tiết kiệm chi phí và rút ngắn thời gian dừng máy mà vẫn đảm bảo hiệu quả vận hành.

2. Khi nào nên cân nhắc thay mới

Thay mới biến tần FUJI thường được cân nhắc khi:

Hư hỏng lan rộng nhiều khối: công suất + điều khiển + nguồn
Bo mạch chính bị cháy nặng, không còn khả năng phục hồi ổn định
Thiết bị đã quá cũ, linh kiện khó tìm hoặc không còn hỗ trợ
Yêu cầu hệ thống mới đồng bộ hóa công nghệ hoặc nâng cấp công suất
Chi phí sửa chữa gần bằng hoặc vượt 60–70% giá trị thiết bị mới

Trong những trường hợp này, thay mới giúp giảm rủi ro vận hành lâu dài.

3. So sánh nhanh giữa sửa chữa và thay mới

Tiêu chí	Sửa chữa biến tần FUJI	Thay mới
Chi phí	Thấp hơn 30–70%	Cao hơn
Thời gian	Nhanh nếu có linh kiện	Phụ thuộc hàng mới
Tính ổn định	Cao nếu sửa đúng lỗi gốc	Rất cao
Khả năng tương thích	Giữ nguyên hệ thống cũ	Có thể phải chỉnh lại hệ thống
Rủi ro	Tái lỗi nếu chẩn đoán sai	Gần như không

4. Vai trò của đơn vị sửa chữa uy tín như CNCZONE

Việc quyết định sửa hay thay phụ thuộc rất lớn vào năng lực chẩn đoán của đơn vị sửa chữa. Một đơn vị chuyên sâu như CNCZONE có thể:

Khoanh vùng chính xác lỗi gốc thay vì chỉ thay linh kiện bề mặt
Kiểm tra toàn bộ khối nguồn – DC Bus – driver – IGBT – điều khiển
Đánh giá khả năng phục hồi thực tế của thiết bị trước khi báo giá
Thử tải không tải và có tải trước khi bàn giao
Hạn chế tối đa việc thay sai linh kiện hoặc sửa không triệt để

Nhờ đó, nhiều biến tần FUJI gặp lỗi nặng vẫn có thể phục hồi ổn định với chi phí thấp hơn đáng kể so với thay mới.

Kết luận kỹ thuật

Không phải mọi trường hợp lỗi nặng trên biến tần FUJI PWM đều cần thay mới. Nếu được chẩn đoán đúng và sửa chữa bởi đơn vị chuyên sâu, thiết bị hoàn toàn có thể hoạt động ổn định trở lại. Tuy nhiên, với những trường hợp hư hỏng lan rộng hoặc thiết bị quá cũ, thay mới sẽ là giải pháp an toàn hơn về lâu dài.

Lựa chọn tối ưu nhất luôn phụ thuộc vào mức độ hư hỏng thực tế và năng lực kỹ thuật của đơn vị sửa chữa.
